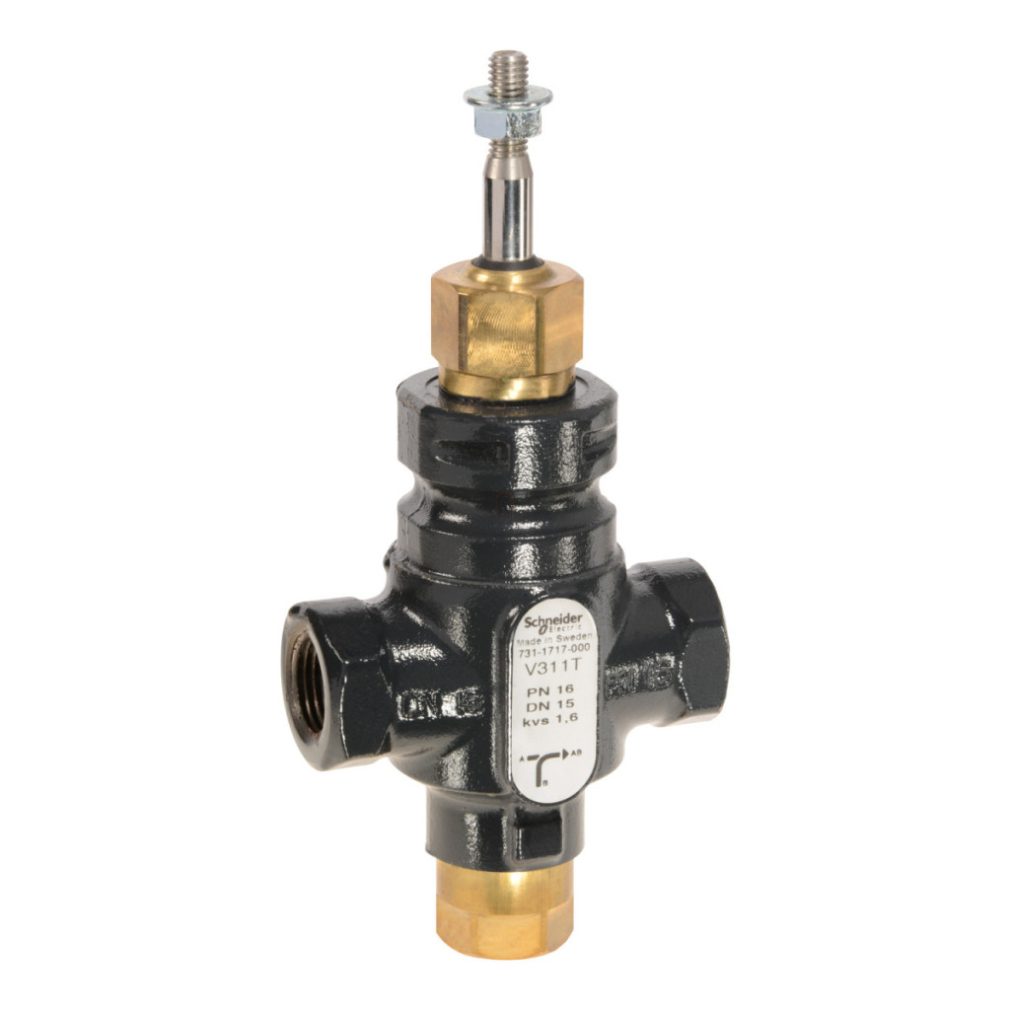

Supapa de control cu 3 căi Venta V311T Globe Valve oferă o soluție excelentă pentru controlul debitului de fluid în sistemele moderne de utilități pentru clădiri. Această supapă filetată cu trei căi, cu numărul de articol 7311717000, are o presiune nominală de PN16, ceea ce asigură o funcționare corespunzătoare chiar și la sarcini mari. Produsul este disponibil cu o conexiune cu filet intern Rp 1/2 în dimensiunea DN15, ideală pentru sistemele de țevi cu diametru mai mic. Supapa cu numărul de model V311T/15/1.6 are un coeficient de debit de 1,6 kvs, ceea ce corespunde la 1,85 cv în sistemul de măsurare american. Acest parametru determină cantitatea de fluid care trece printr-o supapă complet deschisă la o diferență de presiune dată. Datorită caracteristicii sale de debit procentual egal, supapa oferă o controlabilitate remarcabilă, ceea ce este deosebit de important în aplicațiile din domeniul serviciilor pentru clădiri, unde controlul precis al debitului este esențial pentru funcționarea eficientă a sistemului. Gama de reglare de peste 50:1 asigură funcționarea fiabilă a valvei într-un interval larg de funcționare. Supapa cu bilă Venta V311T este compatibilă cu o varietate de medii: poate fi utilizată cu apă și soluții de glicol 25%, 30% și 50%, ceea ce o face flexibilă pentru utilizare în diverse sisteme de încălzire, răcire și alte sisteme de transport al fluidelor. Intervalul său de temperatură de funcționare este între -20 °C și 120 °C, ceea ce permite utilizarea sa atât în aplicații de încălzire, cât și de răcire. Diferența maximă de presiune în timpul duratei de viață normale este de 399,9 kPa. Clasa de închidere a portului A este IV-S1, ceea ce înseamnă o scurgere maximă de 0,005% - o valoare deosebit de bună în această categorie de produse. Cursa de 20 mm și mișcarea liniară a tijei permit un control precis. Când tija se mișcă în sus, închide portul A și deschide portul B spre AB. Supapa V311T este fabricată din materiale durabile, de înaltă calitate: corpul supapei este fabricat din fontă cu grafit sferoidal (EN-JS 1030), tija supapei este fabricată din oțel inoxidabil (AISI 303), iar știftul supapei este fabricat din alamă CW602N. Scaunele supapei de pe ambele porturi (A și B) sunt fabricate din fontă cu grafit sferoidal (EN-JS 1030). Garniturile și garniturile tijei sunt fabricate din EPDM (etilen propilen dien monomer), care are o rezistență excelentă la căldură și rezistență chimică. Supapa V311T oferă o soluție tehnică care combină calitatea înaltă, performanța fiabilă și aplicabilitatea versatilă, fiind alegerea ideală pentru sistemele moderne de servicii pentru clădiri, unde controlul precis al debitului este esențial.
Supape cu glob și actuatoare Schneider Electric - 7311717000 - Supapă de control cu trei căi filetată V311T/15/1.6 date tehnice
Date generale
Gama de produse pentru supape: Venta
Tipul produsului sau componentului: Supapă
Tip supapă: Glob
Seria de produse supapă: V311T
Model supapă: V311T/15/1.6
Compatibilitate și configurație
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurație supapă: 3 căi
Tip conexiune supapă: Rp internă
Dimensiune conexiune supapă: Rp 1/2
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Parametri tehnici
Caracteristică de debit: Procent egal
Coeficient de debit: 1,85 cv, 1,6 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20…120 °C
Delta P maximă a fluidului sub presiune în condiții normale de funcționare: 399,9 kPa
Gama de reglare a supapei de control: Mai mare de 50:1
Lungimea cursei: 20 mm
Scurgeri la scaun: Port A: Clasa IV-S1 (0,005 %)
Acțiune flux tijă: Tija în sus închide A și deschide B către AB
Mișcare tijă: Linear
Materiale
Material garnitură: Alamă
Material corp:Fier nodular turnat EN-JS 1030 Material scaun: Port A: fier nodular turnat EN-JS 1030, Port B: fier nodular turnat EN-JS 1030 Material tijă: Oțel inoxidabil AISI 303 Material dop: Alamă CW602N
Material garnitură tijă: EPDM (etilen propilen dien monomer)
Material garnitură scaun: Port A: EPDM (etilen propilen dien monomer), Port B: EPDM (etilen propilen dien monomer)
Material garnitură: EPDM (etilen propilen dien monomer)
Informații regionale
Regiune vizată: Europa, Asia Pacific, Australia
