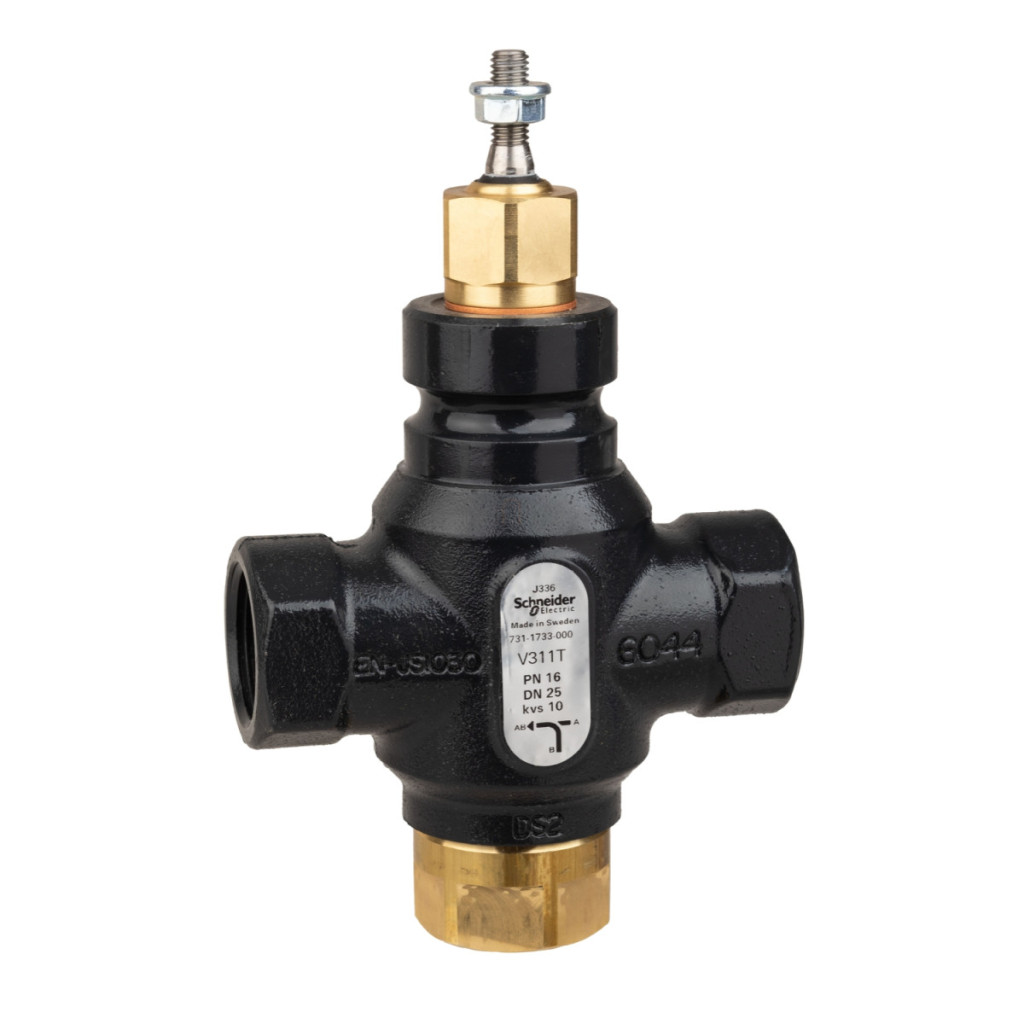

Supapa de control cu trei căi Venta V311T Globe Valve este un dispozitiv de control de calitate profesională oferit de Schneider Electric pentru controlul precis al debitului de fluid în sistemele de automatizare a clădirilor și de încălzire/răcire. Numărul de produs 7311733000 este special conceput pentru sisteme de dimensiuni medii, cu dimensiunea DN25 și filet interior Rp 1, care facilitează conectarea la sistemele standard de țevi. Modelul V311T/25/10 oferă performanțe excelente atunci când este utilizat cu diverse medii. Supapa este compatibilă cu apă și soluții de glicol de diferite concentrații (25%, 30%, 50%), ceea ce o face o alegere ideală pentru sistemele de încălzire, răcire și climatizare. Datorită presiunii nominale PN16, este adecvată pentru aplicații de înaltă presiune și poate fi utilizată într-un interval larg de temperaturi (-20 °C până la 120 °C). Coeficientul de debit de 10 Kvs (11,56 cv) oferă caracteristici de debit adecvate pentru majoritatea sistemelor de dimensiuni medii. Designul unic al robinetului cu bilă V311T permite o controlabilitate excelentă. Intervalul de control de peste 50:1 asigură un control extrem de precis al debitului, în timp ce caracteristica de debit procentual egal asigură performanțe optime chiar și în condiții de sarcină variabilă. Mecanismul supapei efectuează o mișcare liniară cu o cursă de 20 mm, în timpul căreia ridicarea tijei închide portul A și deschide portul B către AB. La portul A, închiderea supapei este de clasa IV-S1 (0,005%), ceea ce asigură o etanșeitate excelentă. Materialul supapei este special conceput pentru o durată lungă de viață și fiabilitate. Corpul supapei din fontă nodulară (EN-JS 1030) este robust și durabil, în timp ce dopul din alamă (CW602N) și tija din oțel inoxidabil (AISI 303) sunt rezistente la coroziune și uzură. Garniturile sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență excelentă la căldură și la substanțe chimice. Supapa poate suporta o diferență de presiune maximă de 399,9 kPa, ceea ce garantează o funcționare fără probleme pe toată durata de viață normală. Supapa de control Venta V311T (7311733000) este o alegere excelentă pentru toate aplicațiile din domeniul serviciilor de construcții în care este necesar un control precis și fiabil al debitului.
Supape cu glob și actuatoare Schneider Electric - 7311733000 - Supapă de control cu trei căi filetată V311T/25/10 date tehnice
Caracteristici principale
Tip supapă: cu glob
Seria de produse a supapei: V311T
Model supapă: V311T/25/10
Configurație supapă: 3 căi
Clasă de presiune: PN16
Dimensiune și racord
Tip racord supapă: filet interior Rp
Dimensiune racord supapă: Rp 1
Dimensiune corp: 25 mm (1 in)
Dimensiune țeavă: 25 mm
Caracteristici de funcționare
Curba caracteristică de debit: Procent egal
Coeficient de debit: 11,56 cv / 10 kvs
Temperatura fluidului de funcționare: -20...120 °C
Diferența maximă de presiune a fluidului pentru durata de viață normală: 399,9 kPa
Controlabilitatea supapei de control: Mai mare de 50:1
Lungimea cursei: 20 mm
Clasa de scurgere: Port A: Clasa IV-S1 (0,005%)
Funcționarea debitului tijei: Ridicarea tijei închide A și deschide B spre AB
Mișcarea tijei: Linear
Compatibilitate
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Materiale
Material garnitură: Alamă
Material corp: Fontă cu grafit sferoidal EN-JS 1030
Material scaun: Port A: Fontă cu grafit sferoidal EN-JS 1030, Port B: fontă ductilă EN-JS 1030 Materialul tijei: Oțel inoxidabil AISI 303 Materialul dopului: Alamă CW602N Materialul garniturii tijei: EPDM (monomer de etilenă propilenă dienă) Material garnitură scaun: Port A: EPDM (monomer de etilenă propilenă dienă), Port B: EPDM (etilen propilen dien monomer) Material de etanșare: EPDM (etilen propilen dien monomer) Aplicație geografică Regiuni țintă: Europa, Asia-Pacific, Australia
