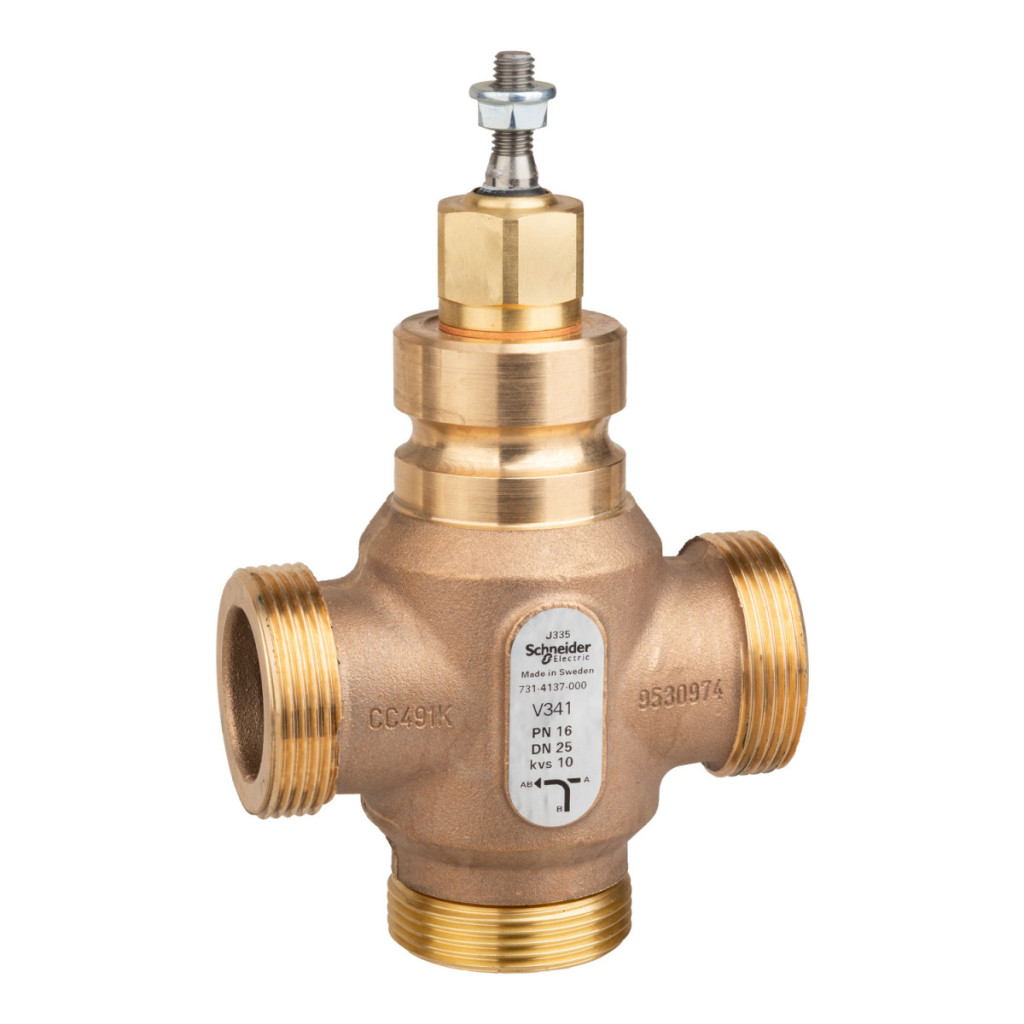

Supapa cu bilă Venta V341 face parte din familia dispozitivelor industriale de control al debitului de calitate superioară dezvoltate de Schneider Electric pentru a oferi cel mai înalt nivel de performanță și fiabilitate. Cu numărul de piesă 7314137000, această supapă cu trei căi este special concepută pentru aplicații care necesită un control precis al debitului de fluid în condiții variabile de temperatură și presiune. Modelul V341/25/10 face parte din familia de robinete Venta, recunoscută pe scară largă pentru calitatea sa superioară și durata lungă de viață. Acest robinet cu bilă cu corp din bronz (Rg5) are un filet exterior G 1-1/2 și un diametru nominal de DN25. Supapa are o valoare Kvs de 10, care corespunde la 11,56 cv, și oferă un control excelent al debitului. Supapa de clasă de presiune PN16 poate fi utilizată într-un interval larg de temperaturi (-20 °C până la 150 °C), ceea ce oferă o flexibilitate excepțională în diverse aplicații. Este compatibilă cu o varietate de medii, inclusiv apă și soluții de glicol de diferite concentrații (25%, 30%, 50%), ceea ce o face o alegere ideală pentru sisteme de încălzire, răcire și industriale. Proiectarea tehnică a supapei cu bilă V341 are o serie de caracteristici avantajoase. Caracteristica de debit procentual egal asigură o controlabilitate precisă, în timp ce gama largă de control (peste 100:1) permite un spectru larg de funcționare. Supapa are o tijă liniară cu o cursă de 20 mm. Conform principiului de funcționare, când tija se deplasează în sus, orificiul A se închide și orificiul B se deschide spre orificiul AB. Materialele scaunului și corpului supapei sunt extrem de durabile: oțel inoxidabil AISI 303, scaune de supapă din oțel inoxidabil pe ambele porturi A și B și garnituri EPDM (etilen propilen dien monomer). Scurgerile sunt extrem de reduse: mai puțin de 0,02% din valoarea Kvs la portul A (între porturile A și AB) și mai puțin de 0,05% din valoarea Kvs (între porturile B și AB). Supapa cu bilă Venta V341, număr de articol 7314137000, este proiectată pentru uz profesional, în special în sistemele în care controlul precis al debitului de fluid este esențial. Diferența maximă de presiune la durata de viață normală este de 599,8 kPa, asigurând o funcționare fiabilă pe termen lung. Construcția din oțel inoxidabil și bronz o face rezistentă la medii corozive, fiind alegerea ideală pentru o gamă largă de aplicații industriale, comerciale și de servicii de construcții în Europa, Asia-Pacific și Australia.
Supape cu glob și actuatoare Schneider Electric - 7314137000 -Supapă de control cu trei căi filetate V341/25/10 date tehnice
Caracteristici produs
Tip produs: Supapă cu bilă
Categorie produs: Venta
Model: V341/25/10
Număr de piesă: 7314137000
Specificații tehnice
Configurație supapă: 3 căi
Tip conexiune: Filet exterior G
Dimensiune conexiune: G 1-1/2B
Dimensiune corp: 25 mm (1 inch)
Dimensiune țeavă: 25 mm
Valoare Kvs: 10 (echivalent cu 11,56 cv)
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Diferență maximă de presiune în timpul duratei normale de viață: 599,8 kPa
Domeniu de control: Mai mare de 100:1
Lungime cursă: 20 mm
Materiale
Material corp: Bronz Rg5
Componente interne: Oțel inoxidabil
Material scaun supapă: Port A: oțel inoxidabil AISI 303, Port B: oțel inoxidabil AISI 303
Material arbore: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare tijă: EPDM (etilen propilen dien monomer)
Material etanșare scaun: Port A: metal pe metal
Material garnitură: EPDM (etilen propilen dien monomer)
Caracteristici de funcționare
Caracteristici de debit: Procent egal
Valoare de scurgere: Port A: valoare Kvs mai mică de 0,02% (între porturile A și AB), Portul A: valoare Kvs mai mică de 0,05% (între porturile B și AB)
Principiul de funcționare al tijei: Tija închide portul A în sus și deschide portul B spre AB
Tipul de mișcare al tijei: Linear
Compatibilitate
Compatibilitate cu fluidele: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Regiuni țintă: Europa, Asia-Pacific, Australia
