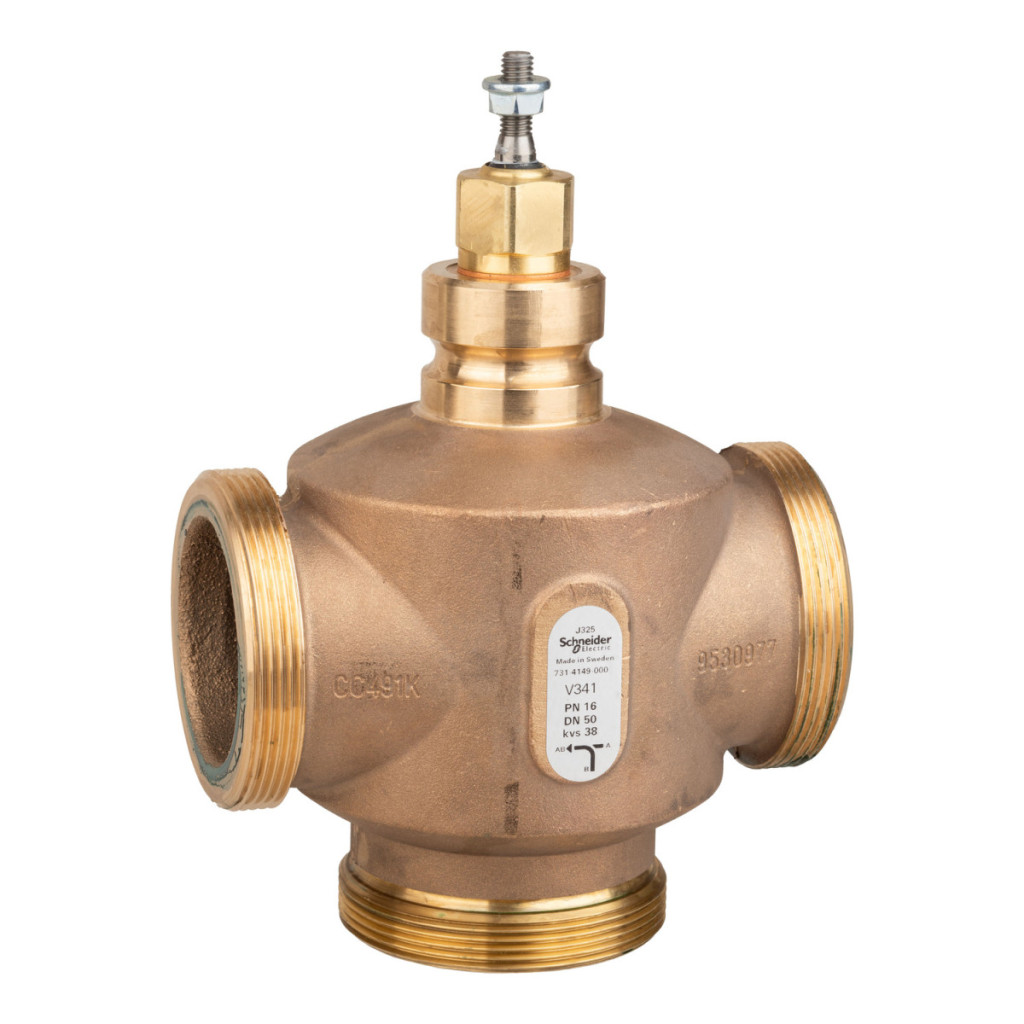

Supapa cu glob Venta V341 este o supapă de control profesională cu trei căi, concepută special pentru sisteme industriale și de servicii pentru clădiri. Această supapă cu clasa de presiune PN16 are o conexiune cu filet exterior G 2-3/4" și este disponibilă în dimensiunea DN50 (2"). Modelul V341/50/38 cu o valoare kvs de 38 (43,94 cv) asigură un debit adecvat în sistem, fiind alegerea ideală pentru controlul precis al diverselor fluide. Combinația dintre corpul din bronz (Rg5) și componentele interne din oțel inoxidabil (AISI 303) asigură o durabilitate excelentă și rezistență la coroziune. Venta V341 poate fi utilizată într-un interval larg de temperaturi (-20 °C până la +150 °C) și este compatibilă cu apă și diverse amestecuri de glicol (25%, 30%, 50%). Caracteristica de debit procentual egal permite un control precis, care este susținut și de o gamă de reglare mai mare de 100:1. Tija liniară a supapei are o lungime de cursă de 20 mm, iar în timpul funcționării, tija care se mișcă în sus închide portul A și deschide portul B către AB. Supapa are valori excelente de etanșeitate: scurgeri kvs mai mici de 0,02% între porturile A și AB și scurgeri kvs mai mici de 0,05% între porturile B și AB. Garnitura și etanșarea tijei din EPDM (monomer de etilenă propilenă dienă) conferă o fiabilitate suplimentară sistemului. Supapa cu glob Venta V341 poate fi utilizată cu o diferență de presiune maximă de 599,8 kPa pe durata sa normală de funcționare. În ceea ce privește domeniul de aplicare, aceasta este comercializată în principal în Europa, regiunea Asia-Pacific și Australia. Supapa cu bilă cu trei căi Venta V341, numărul de articol 7314149000, este alegerea ideală pentru sistemele de încălzire, răcire și climatizare, unde controlul precis al debitului de fluid și fiabilitatea pe termen lung sunt esențiale.
Date tehnice ale supapei cu bilă cu trei căi Venta V341
Caracteristici generale
Seria supapei: Venta
Tipul produsului sau componentului: Supapă
Grupa de supape: V341
Model supapă: V341/50/38
Număr piesă: 7314149000
Specificații tehnice
Configurație supapă: 3 căi
Tip supapă: Supapă cu bilă
Medii compatibile: Apă, 25% glicol, 30% glicol, 50% glicol
Tip conexiune supapă: Filet exterior G
Dimensiune conexiune supapă: G 2-3/4B
Diametru nominal: DN50 (2")
Dimensiune țeavă: 50 mm
Caracteristică de debit: Procent egal
Coeficient de debit: 43,94 cv / 38 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Diferența maximă de presiune în timpul duratei normale de viață: 599,8 kPa
Gama supapei de control: Mai mare de 100:1
Caracteristici mecanice
Lungimea cursei: 20 mm
Scurgeri:Mai mică de 0,02% kvs (porturi A-AB), mai mică de 0,05% kvs (porturi B-AB) Funcționarea tijei: Tija care se mișcă în sus închide portul A și deschide portul B către AB Designul tijei: LinearLinear Materiale Material carcasă: Bronz Rg5 Material părți interne: Oțel inoxidabil Material scaun: Port A: Oțel inoxidabil AISI 303, Port B: Oțel inoxidabil AISI 303 Material tijă: Oțel inoxidabil AISI 303 oțel inoxidabil AISI 303
Material tijă: oțel inoxidabil AISI 303
Material dop: oțel inoxidabil AISI 303
Material etanșare tijă:EPDM (monomer de etilenă propilenă dienă) Material garnitură scaun: Port A: metal pe metal Material etanșare: EPDM (monomer de etilenă propilenă dienă)
