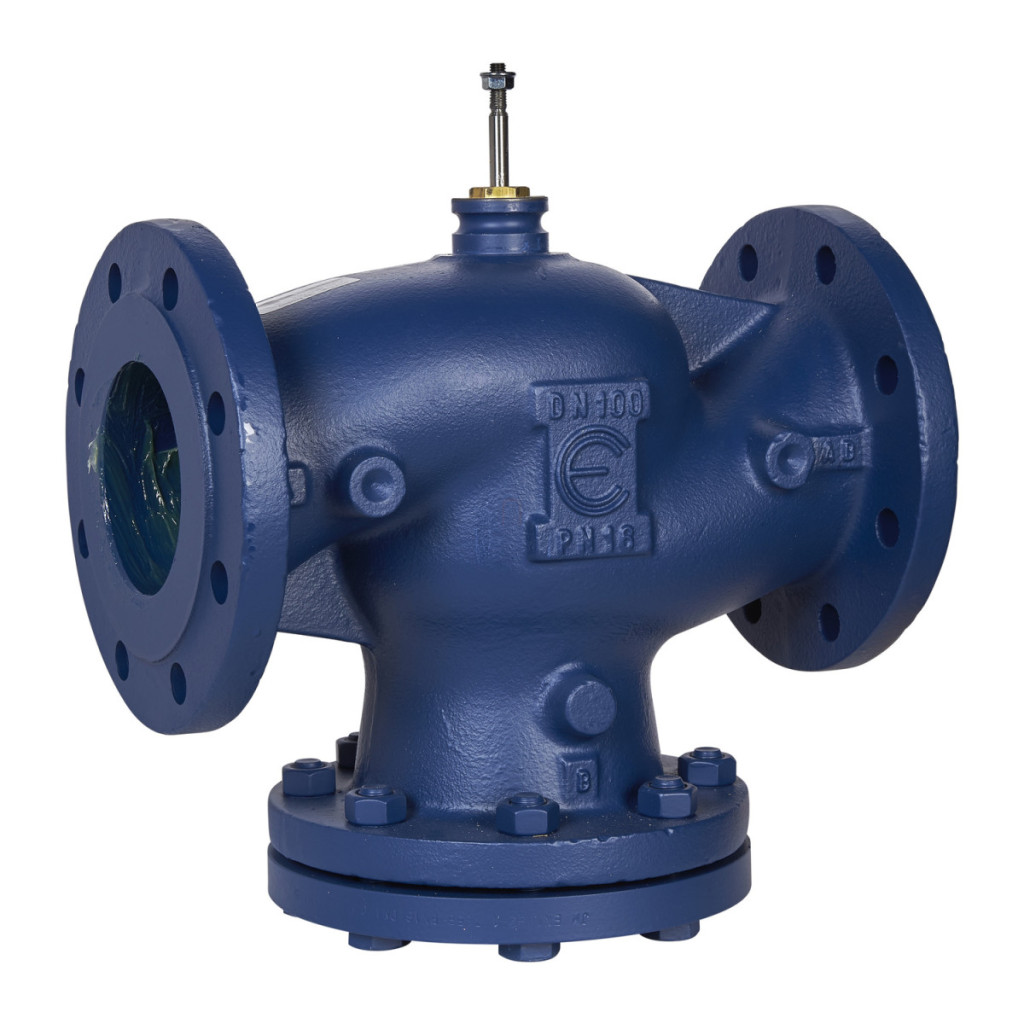

Supapa de control Schneider Electric VG221F-100C este un element profesional de control al debitului pentru sisteme industriale și de servicii pentru clădiri. Această supapă cu bilă cu flanșă bidirecțională este proiectată în dimensiunea DN100, cu o valoare Kvs de 130 m³/h, oferind caracteristici excelente de debit pentru diverse aplicații de manipulare a fluidelor. Ca parte a seriei VG221F, modelul VG221F-100C are o conexiune cu flanșă în conformitate cu ISO 7005-2, care facilitează instalarea și asigură compatibilitatea cu sistemele standard de țevi. Corpul supapei este fabricat din fontă cenușie (GG-25), în timp ce dopul este fabricat din alamă (CW614N), asigurând o durabilitate excelentă. Garniturile EPDM sunt rezistente la diverse fluide și temperaturi, permițând utilizarea supapei într-un interval larg de funcționare: de la -10 °C la 150 °C. Supapa se închide cu tija în sus, iar cursa de 45 mm asigură o mișcare liniară. Supapa de control de înaltă performanță VG221F-100C are o gamă de control mai mare de 50:1 și caracteristici de debit procentuale egale, ceea ce permite un control extrem de precis. Supapa aparține clasei de presiune PN16, cu o diferență maximă de presiune de 199,9 kPa în condiții normale de funcționare. Are proprietăți excelente de etanșare, cu o rată de scurgere la portul A mai mică de 0,03% din valoarea Kvs. Mediile compatibile includ apă și soluții de glicol cu concentrații de 25%, 30% și 50%, ceea ce asigură o utilizare versatilă în sisteme de încălzire, răcire și alte sisteme de transport al fluidelor. Supapa Schneider Electric VG221F-100C este fabricată din oțel inoxidabil (AISI 303) cu garnitură din alamă și scaun din fontă. Această combinație robustă de materiale garantează o durată lungă de viață și o funcționare fiabilă chiar și în condiții dificile. Supapa este recomandată în special pentru situații în care este necesar un control precis al debitului de fluid în condiții de funcționare variabile, cum ar fi în aplicații de servicii pentru clădiri, procese industriale sau sisteme de control termic. Modelul VG221F-100C este destinat piețelor din Europa, Asia-Pacific și Australia, reflectând aplicabilitatea globală a produsului și prezența Schneider Electric pe piața mondială.
Supape cu glob și actuatoare Schneider Electric - VG221F-100C - Supapă de control cu flanșă cu dublă trecere PN16 VG222-100-130 date tehnice
Caracteristici principale
Tipul produsului sau componentului: Supapă
Tipul supapei: Glob
Seria de produse a supapei: VG221F
Modelul supapei: VG221F-100C 130M SU00
Aplicații și compatibilitate
Compatibilitate cu mediile: Apă, glicol 25%, glicol 30%, Glicol 50%
Configurație supapă: 2 căi
Piață țintă: Europa, regiunea Asia-Pacific, Australia
Caracteristici tehnice
Tip conexiune supapă: Flanșată
Dimensiune conexiune supapă: DN100 (ISO 7005-2) Dimensiune corp: 100 mm (4 in) Dimensiune țeavă: 100 mm Caracteristică de curgere: Procent egal Coeficient de curgere: 150,31 cv, 130 kvs Clasă de presiune: PN16 Temperatura fluidului de lucru: -10...150 °C Diferența maximă de presiune în timpul duratei de viață normale: 199,9 kPa Domeniul de control al supapei de control: Mai mare de 50:1
Lungime cursă: 45 mm
Scurgeri: A praf: Mai puțin de 0,03% din kvs
Funcționare cu flux tijă: Tijă închisă în sus
Mișcare tijă: Linear
Compoziția materialului
Material garnitură: Alamă
Material corp: Fontă cenușie GG-25
Material scaun: Port: fontă cenușie GG-25 Material tijă: oțel inoxidabil AISI 303 Material dop: alamă CW614N Material etanșare tijă: EPDM (etilen propilen dien monomer) Material etanșare scaun: Port: metal pe metal
Material de etanșare: EPDM (etilen propilen dien monomer)
