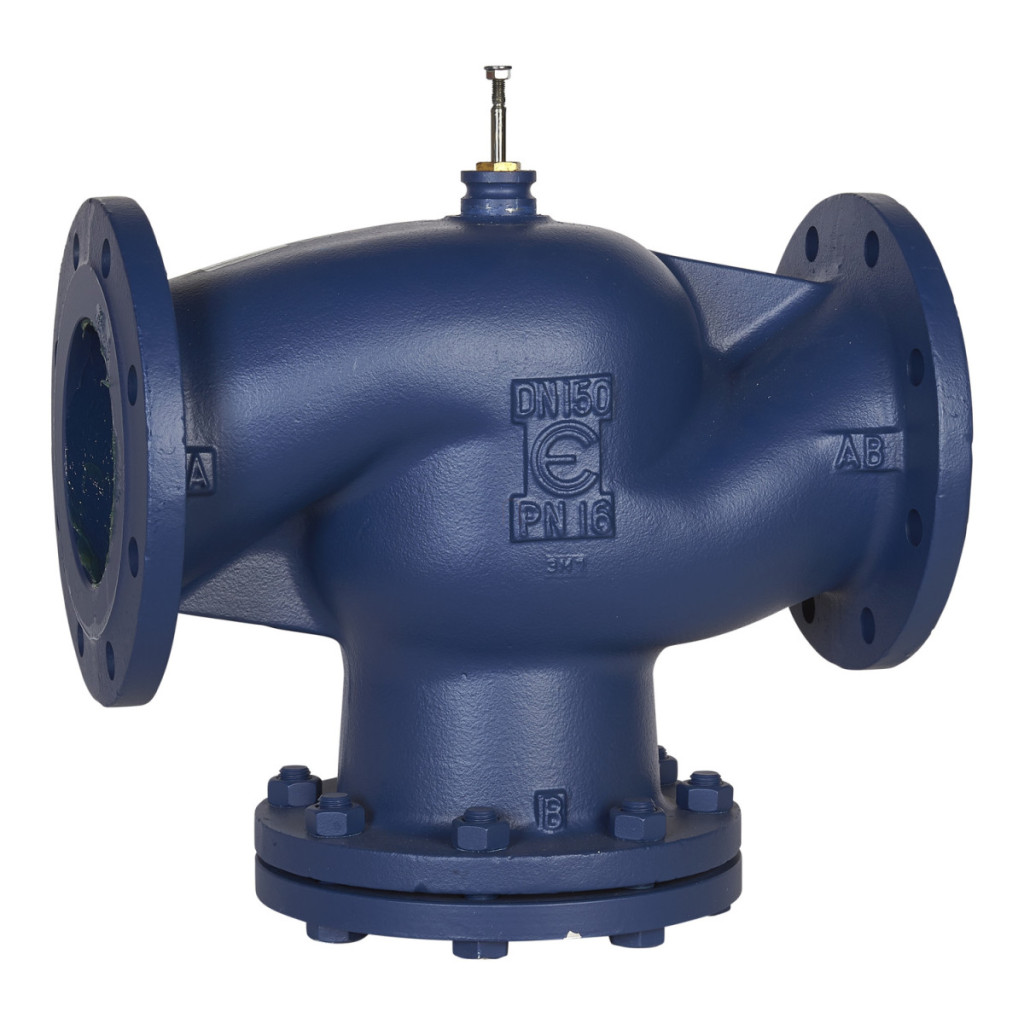

Supapa cu glob Schneider Electric VG221F-150C este o supapă de control profesională, cu două căi, concepută special pentru conducte cu diametru mare. Supapa DN150 cu racord cu flanșă în conformitate cu ISO 7005-2 este ideală pentru controlul precis al diverselor lichide, în principal apă și soluții de glicol de diferite concentrații (25%, 30%, 50%). Acest membru al seriei VG221F are o valoare Kvs remarcabilă de 300 m³/h (346,87 Cv în unități americane), care asigură o capacitate de debit extrem de mare. Supapa are o caracteristică de debit procentual egal, ceea ce este deosebit de avantajos în sistemele care necesită un control mai fin. Supapa are o gamă de reglare mai mare de 50:1, ceea ce înseamnă că are o gamă de control extrem de largă și poate funcționa eficient într-o mare varietate de condiții de funcționare. Corpul supapei este fabricat din fontă cenușie (GG-25), în timp ce discul supapei este fabricat din alamă (CW614N), asigurând o durată lungă de viață și o funcționare fiabilă. Tija supapei este fabricată din oțel inoxidabil (AISI 303), care oferă o rezistență excelentă la coroziune. VG221F-150C funcționează pe principiul „tijă sus-închis”, cu mișcare liniară și o lungime a cursei de 45 mm. Garniturile supapei sunt fabricate din material EPDM (monomer de etilenă propilenă dienă), care asigură o rezistență excelentă la căldură în intervalul de temperatură de funcționare între -10 °C și +150 °C. Etanșarea dintre scaunul supapei și discul supapei este metal-metal, ceea ce duce la scurgeri minime (mai puțin de 0,03% din valoarea Kvs la portul A). Supapa are o presiune nominală de PN16 și o diferență de presiune maximă de 199,9 kPa în condiții normale de funcționare. Supapa VG221F-150C este potrivită în special pentru instalarea în sisteme de servicii pentru clădiri, cum ar fi sistemele de încălzire și răcire, unde temperatura sau debitul fluidului trebuie controlate. De asemenea, este ideală pentru utilizarea în procese industriale mai mari, unde este necesar un control fiabil și precis. Produsul este distribuit în Europa, Asia-Pacific și Australia, fiind o componentă recunoscută la nivel mondial și utilizată pe scară largă. Modelul VG221F-150C are o configurație 300M SU00, care este o variantă specifică a produsului definită de producător.
Supape cu glob și actuatoare Schneider Electric - VG221F-150C - Supapă de control cu flanșă bidirecțională PN16 VG222-150-300 date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tip supapă: Glob
Seria de produse supapă: VG221F
Model: VG221F-150C 300M SU00
Compatibilitate și aplicație
Compatibilitate cu mediul: Apă, 25% glicol, 30% glicol, 50% glicol
Configurație supapă: 2 căi
Tip racord supapă: Cu flanșă
Dimensiune racord supapă: DN150 (ISO 7005-2)
Dimensiune corp: 150 mm (6 in)
Dimensiune țeavă: 150 mm
Caracteristici de funcționare
Caracteristici de debit: Procent egal
Coeficient de debit: 346,87 cv, 300 kvs
Clasă de presiune: PN16
Temperatura fluidului de funcționare: -10...150 °C
Delta P maximă a fluidului sub presiune la durata de viață normală: 199,9 kPa
Controlabilitate supapă de control: Mai mare de 50:1
Lungime cursă: 45 mm
Scurgeri la scaun: Particule: mai puțin de 0,03% în raport cu kvs
Funcționarea fluxului tijei: Se închide când tija se ridică
Mișcarea tijei: liniară
Materiale
Material garnitură: alamă
Material corp: fontă cenușie GG-25
Material scaun: Port: fontă cenușie GG-25 Material tijă: oțel inoxidabil AISI 303 Material disc: alamă CW614N Material garnitură tijă: EPDM (monomer de etilenă propilenă dienă) Material garnitură scaun: Port: metal pe metal
Material garnitură: EPDM (etilen propilen dien monomer)
Piețe țintă
Regiune țintă: Europa, Asia-Pacific, Australia
