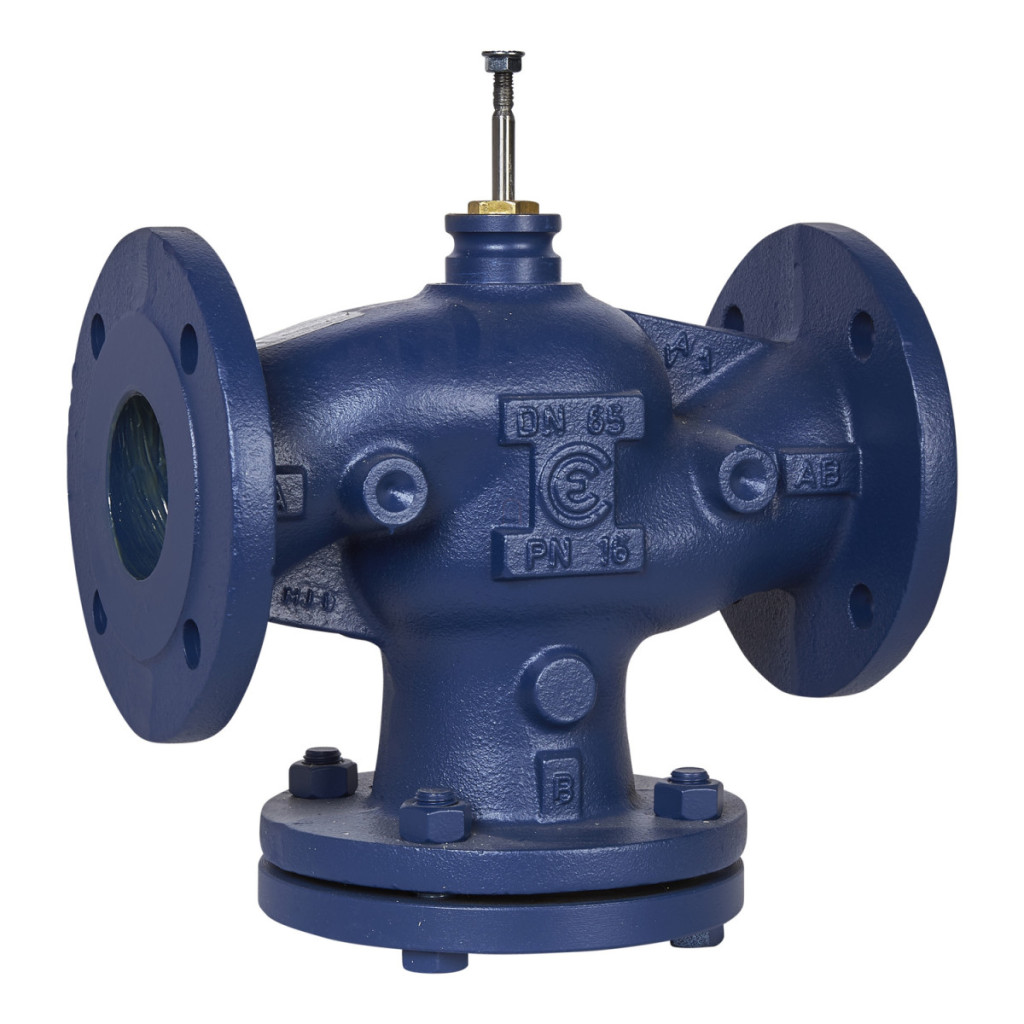

Supapa cu glob Schneider Electric VG221F-65C 63M SU00 este o supapă de control profesională cu flanșă bidirecțională, care oferă soluția perfectă pentru controlul precis al debitului în sistemele de alimentare cu apă din aplicațiile industriale și comerciale. Această supapă DN65 este o alegere excelentă pentru sistemele mai mari, unde este necesar un control fiabil, precis și durabil al debitului. Supapa, care aparține seriei VG221F, are o caracteristică de debit procentual egal, ceea ce este deosebit de avantajos pentru un control precis. Are o valoare Kvs impresionantă de 63 m³/h (72,84 cv) și un interval de control de peste 50:1, ceea ce permite un control extrem de precis. Supapa are o presiune nominală de PN16, fiind potrivită pentru utilizare la presiuni de până la 16 bari. Intervalul său de temperatură de funcționare este între -10 °C și 150 °C, acoperind o gamă largă de aplicații. Supapa VG221F-65C este fabricată din materiale de înaltă calitate: un corp din fontă cenușie GG-25, un dop din alamă (CW614N) și o tijă din oțel inoxidabil AISI 303. Garniturile sunt fabricate din EPDM, care are o rezistență excelentă la diverse medii. Supapa are o conexiune cu flanșă în conformitate cu ISO 7005-2, ceea ce o face ușor de instalat în majoritatea sistemelor. O caracteristică specială a supapei este că se închide cu tija mișcându-se în sus (Stem Up Closed), ceea ce oferă o funcționare avantajoasă în anumite sisteme, iar cursa de 25 mm permite un control precis. Mișcarea liniară a tijei sporește și mai mult precizia controlului. Supapa Schneider Electric VG221F-65C este compatibilă nu numai cu apa, ci și cu diverse amestecuri de glicol (25%, 30%, 50%), fiind potrivită atât pentru sistemele de încălzire, cât și pentru cele de răcire. Scurgerile la închiderea portului A sunt mai mici de 0,03% din valoarea Kvs, asigurând o etanșeitate excepțională. Supapa poate suporta o diferență de presiune maximă de 199,9 kPa pe durata normală de funcționare. Această supapă este alegerea ideală pentru sistemele de automatizare a clădirilor, unde controlul precis al debitului este esențial pentru funcționarea eficientă a sistemului și optimizarea consumului de energie. Modelul VG221F-65C este deosebit de potrivit pentru aplicații în care fiabilitatea și durabilitatea sunt esențiale.
Supape cu glob și actuatoare Schneider Electric - VG221F-65C - Supapă de control cu flanșă bidirecțională PN16 VG222-65-63 date tehnice
Caracteristici principale
Tipul produsului: Supapă
Tipul supapei: Glob
Seria de produse a supapei: VG221F
Model supapă: VG221F-65C 63M SU00
Compatibilitate cu mediile: Apă, Glicol 25%, Glicol 30%, glicol 50%
Configurație supapă: 2 căi
Date conexiune
Tip conexiune supapă: cu flanșă
Dimensiune conexiune supapă: DN65 (ISO 7005-2)
Dimensiune corp: 65 mm (2-1/2 in)
Dimensiune țeavă: 65 mm
Caracteristici de debit
Curba caracteristică de debit: Procent egal
Coeficient de debit: 72,84 cv, 63 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -10…150 °C
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 199,9 kPa
Domeniul de control al supapei de control: Mai mare de 50:1 Lungime cursă: 25 mm Scurgere scaun: Port A: Mai mică de 0,03% din kvs Funcționare flux tijă: Se închide cu tija mișcându-se în sus
Mișcarea tijei: Linear
Caracteristicile materialului
Materialul garniturii: Alamă
Materialul corpului: Fontă cenușie GG-25
Materialul scaunului: Port A: fontă cenușie GG-25 Material tijă: oțel inoxidabil AISI 303 Material dop: alamă CW614N Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă) Material etanșare scaun: Port A: metal pe metal
Material garnitură: EPDM (etilen propilen dien monomer)
Disponibilitate geografică
Regiuni țintă: Europa, Asia-Pacific, Australia
