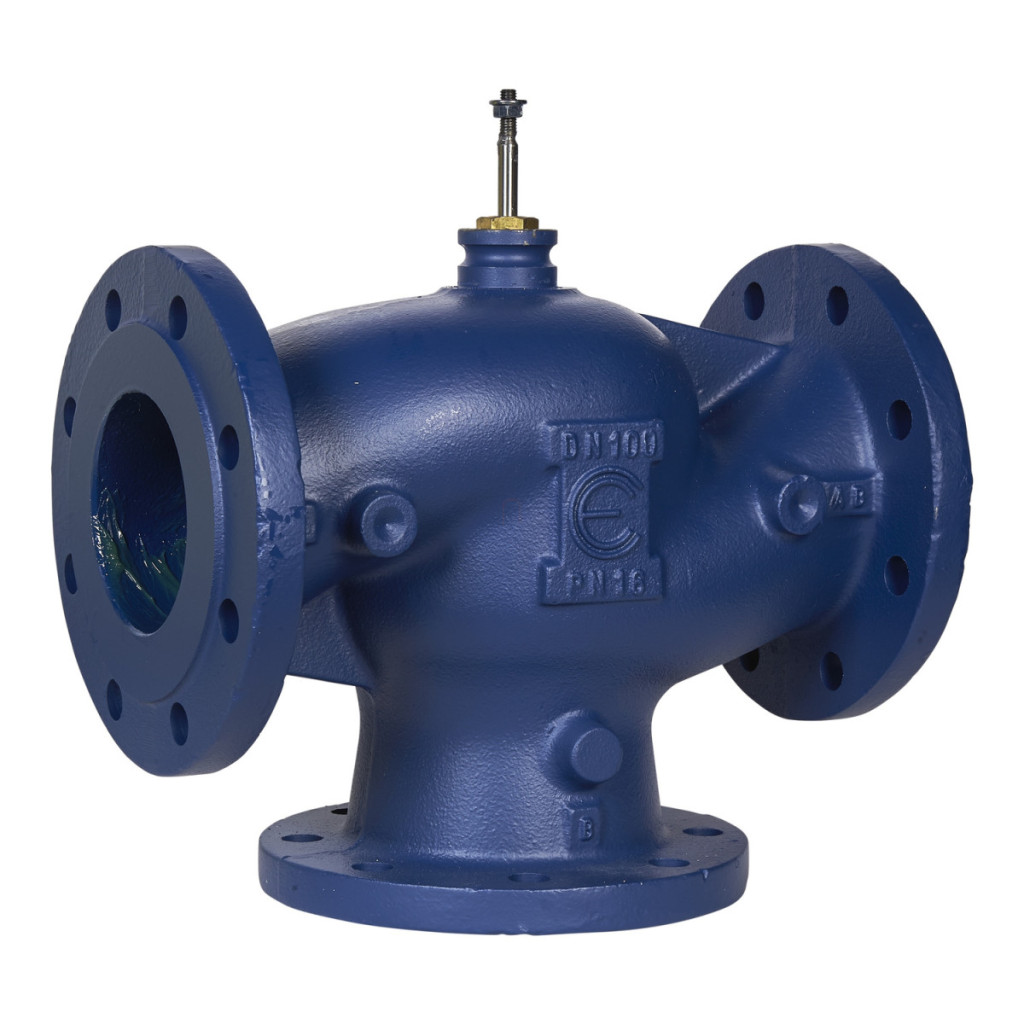

Supapa de control cu trei căi și flanșă Schneider Electric VG311F-100C a fost special concepută pentru sisteme de încălzire, răcire și climatizare de înaltă performanță. Această supapă DN100 are un design extrem de robust și un debit (Kvs) de 130 m³/h, fiind potrivită pentru utilizarea în sisteme industriale și comerciale de mare capacitate. Modelul este fabricat cu un corp și un scaun din fontă cenușie de înaltă calitate (GG-25) și un dop din alamă (CW614N), asigurând performanțe optime și durabilitate chiar și în cele mai exigente aplicații. VG311F-100C are parametri tehnici remarcabili: supapa aparține clasei de presiune PN16 și poate fi utilizată într-un interval larg de temperaturi de funcționare, între -10 °C și 150 °C. Supapa are o caracteristică de debit procentual egal, care asigură o controlabilitate precisă, în special datorită domeniului său de control de peste 50:1. Supapa are o mișcare liniară, tijă din oțel inoxidabil (AISI 303) cu o cursă de 45 mm, iar mișcarea ascendentă a tijei închide portul A în timp ce deschide portul B spre AB. Portul A are o rată de scurgere extrem de scăzută, mai mică de 0,03% din kvs, asigurând o etanșare excelentă. Etanșările tijei și garniturilor sunt realizate din material EPDM (etilen propilen dien monomer), care asigură o etanșare durabilă și fiabilă împotriva diverselor medii. Seria VG311F oferă o flexibilitate excepțională în ceea ce privește mediile care pot fi utilizate. Supapa este compatibilă cu apa pură, precum și cu soluții de glicol de diferite concentrații (25%, 30% și 50% conținut de glicol). Această versatilitate permite utilizarea supapei într-o varietate de sisteme, inclusiv cele cu protecție împotriva înghețului. Diferența maximă de presiune a supapei este de 199,9 kPa în condiții normale de funcționare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Racordul cu flanșă (conform ISO 7005-2) permite instalarea profesională și sigură în medii industriale. Supapa poate fi utilizată în Europa, Asia-Pacific și Australia, oferind oportunități de aplicare la nivel global pentru proiectanți și contractori.
Supape cu glob și actuatoare Schneider Electric - VG311F-100C - Supapă de control cu trei căi cu flanșă PN16 VG321-100-130 date tehnice
Informații generale
Tipul produsului: Supapă
Tipul supapei: Glob
Seria de produse a supapei: VG311F
Modelul supapei: VG311F-100C 130M SU00
Compatibilitate și design
Compatibilitate cu mediile: 25% glicol, 30% glicol, 50% glicol, apă
Configurație supapă: 3 căi
Tip conexiune supapă: Flanșată
Dimensiune conexiune supapă: DN100 (ISO 7005-2)
Dimensiune corp: 100 mm (4 in)
Dimensiune țeavă: 100 mm
Caracteristici de funcționare
Caracteristici de debit: Procent egal
Coeficient de debit: 115,62 cv, 130 kvs
Clasă de presiune: PN16
Temperatura fluidului de funcționare: -10...150 °C
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 199,9 kPa
Interval de control: Mai mare de 50:1
Lungime cursă: 45 mm
Scurgeri la scaun: Particule: Mai mică de 0,03% din valoarea kvs
Funcționare cu flux pe tijă: Tija închide A și deschide B spre AB
Mișcare tijă:Lineară
Materiale
Material garnitură: Alamă
Material corp: Fontă cenușie GG-25
Material scaun: Port A: fontă cenușie GG-25, Port B: fontă cenușie GG-25
Material tijă: Oțel inoxidabil AISI 303
Material dop: Alamă CW614N
Material etanșare tijă: EPDM (etilen propilen dien monomer)
Material garnitură scaun: Port A: metal pe metal
Material ambalaj: EPDM (etilen propilen dien monomer)
Piață țintă
Regiuni țintă: Europa, Asia-Pacific, Australia
