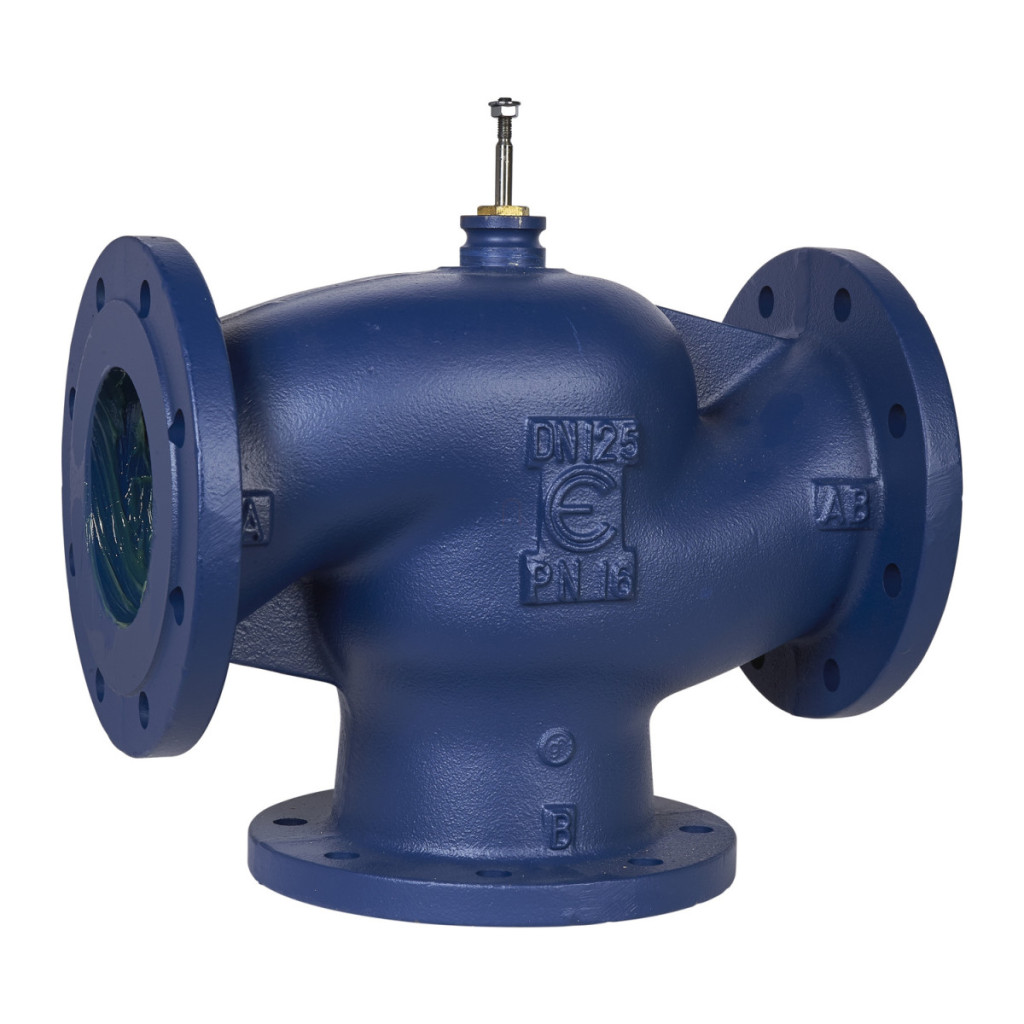

Supapa cu glob Schneider Electric VG311F-125C este o supapă de control cu trei căi, cu flanșă, extrem de fiabilă și performantă, concepută special pentru nevoile sistemelor profesionale de servicii pentru clădiri. Această supapă DN125 este alegerea ideală pentru controlul precis al debitului în sistemele de încălzire, răcire și alte sisteme de manipulare a fluidelor din clădirile mari. Produsul are parametri tehnici excelenți care asigură o durată lungă de viață și o funcționare fără probleme chiar și în cele mai exigente medii. Supapa VG311F-125C are o valoare Kvs remarcabilă de 200 m³/h (echivalentă cu 144,53 cv) și oferă caracteristici de debit procentuale egale. Produsul aparține clasei de presiune PN16 și poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -10 °C la +150 °C. Supapa este compatibilă cu diverse medii, inclusiv apă și amestecuri care conțin 25%, 30% și 50% glicol. Această versatilitate permite utilizarea supapei în diverse sisteme de schimbătoare de căldură, unități fan coil, unități de tratare a aerului și alte aplicații HVAC. Supapa Schneider Electric VG311F-125C are o construcție robustă: corpul și scaunul supapei sunt fabricate din fontă cenușie (GG-25), iar capul supapei este fabricat din alamă. Tija supapei este fabricată din oțel inoxidabil (AISI 303), iar dopul este fabricat din bronz CB491K, care oferă o rezistență excelentă la coroziune. Garniturile sunt fabricate din material EPDM (monomer de etilenă propilenă dienă), care asigură o durată lungă de viață chiar și la temperaturi ridicate. Scaunul portului A are o etanșare metal-metal, ceea ce duce la scurgeri minime: scurgerea portului A este mai mică de 0,03% din valoarea Kvs. Supapa are o cursă de 45 mm, iar tija cu mișcare liniară se deplasează în sus pentru a închide portul A și a deschide portul B spre AB. Rata de variație este mai mare de 50:1, ceea ce permite o precizie de control remarcabilă pe o gamă largă de debit. Supapa VG311F-125C a fost proiectată special de Schneider Electric pentru piețele din Europa, Asia-Pacific și Australia și, prin urmare, îndeplinește cerințele de inginerie a clădirilor din aceste regiuni. Racordul cu flanșă are dimensiunea DN125, în conformitate cu ISO 7005-2, asigurând compatibilitatea cu sistemele standard de conducte. Asamblarea și instalarea sunt simple, iar supapa are o diferență de presiune maximă de 199,9 kPa în condiții normale de funcționare. Produsul este fabricat exclusiv din materiale de înaltă calitate, asigurând durabilitate și performanță fiabilă chiar și în cele mai exigente aplicații de servicii pentru clădiri.
Supape cu glob și actuatoare Schneider Electric - VG311F-125C - Supapă de control cu flanșă cu trei căi PN16 VG321-125-200 date tehnice
Caracteristici generale
Tipul produsului: Supapă
Tip supapă: Glob (supapă cu bilă)
Seria de produse supapă: VG311F
Model: VG311F-125C 200M SU00
Compatibilitate și funcționare
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurație supapă: 3 căi
Tip conexiune: Cu flanșă
Dimensiune conexiune: DN125 (ISO 7005-2)
Dimensiune corp: 125 mm (5 inci)
Dimensiune țeavă: 125 mm
Caracteristici de debit
Caracteristică de debit: Procent egal
Coeficient de debit: 144,53 cv / 200,01 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...150 °C
Diferență maximă de presiune a fluidului: 199,9 kPa
Domeniu de control al supapei de control: Mai mare de 50:1
Lungime cursă: 45 mm
Scurgeri la scaun: Particule: Mai puțin de 0,03% din valoarea kvs
Funcționare cu flux pe tijă: Tija se deplasează în sus pentru a închide A și a deschide B la AB
Mișcare tijă:Lineară
Materiale
Material intern: Alamă
Material corp: Fontă cenușie GG-25
Material scaun: Port A: Fontă cenușie GG-25, Port B: fontă cenușie GG-25
Material tijă: Oțel inoxidabil AISI 303
Materialul dopului: Bronz CB491K
Materialul garniturii tijei: EPDM (etilen propilen dien monomer)
Materialul garniturii scaunului: Port A: metal-metal
Material garnitură: EPDM (etilen propilen dien monomer)
Informații de marketing
Piață țintă: Europa, Asia-Pacific, Australia
