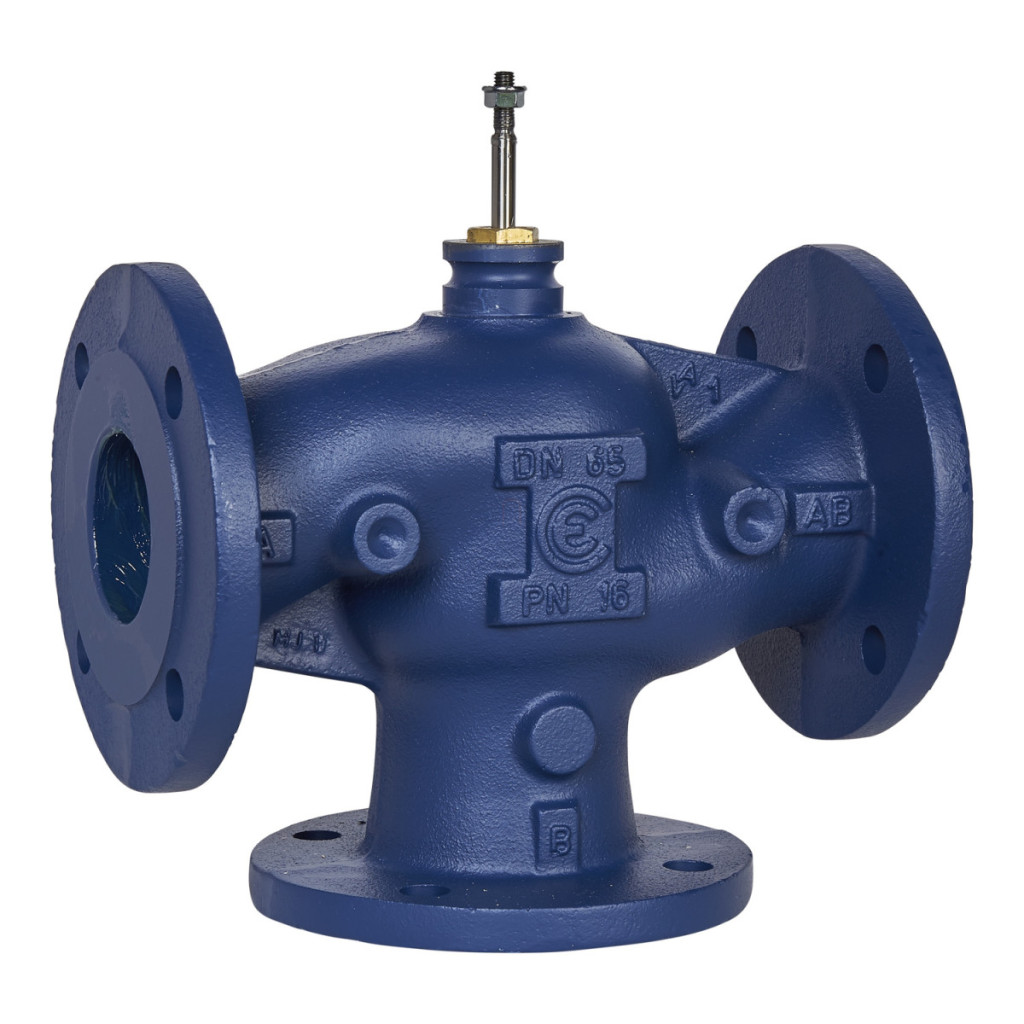

Supapa de control cu trei căi și flanșă Schneider Electric VG311F-65C este un element de control profesional de înaltă calitate pentru instalații tehnice din clădiri, care oferă o soluție fiabilă pentru controlul precis al debitului în sistemele pe bază de apă și glicol. Supapa DN65 din seria VG311F are un coeficient de debit (Kvs) de 63 m³/h, ceea ce asigură o aplicabilitate largă în diverse sisteme de servicii pentru clădiri, în special atunci când este necesar un control precis al debitului de fluid. Designul robust al valvei include un corp și scaune din fontă cenușie (GG-25), în timp ce dopul valvei este fabricat din alamă (CW614N), oferind o combinație optimă de durabilitate și funcționare fiabilă. Tija supapei este fabricată din oțel inoxidabil (AISI 303), ceea ce o face rezistentă la coroziune. Garniturile sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență excelentă în diverse condiții de funcționare. Această combinație de materiale atent selecționată asigură o durată lungă de viață și o funcționare fiabilă a supapei, chiar și în condiții de temperatură și presiune variabile. Parametrii tehnici ai supapei VG311F-65C sunt remarcabili: Poate fi utilizată la temperaturi de funcționare cuprinse între -10 °C și +150 °C, are o presiune nominală de PN16 și oferă caracteristici de debit procentuale egale. Supapa permite un control extrem de precis, oferind un interval de control mai mare de 50:1. Scurgerile din portul A sunt mai mici de 0,03% din valoarea Kvs, ceea ce înseamnă proprietăți excelente de închidere. Tija supapei cu mișcare liniară are o cursă de 25 mm, iar când tija se mișcă în sus, închide portul A și deschide portul B spre AB. Supapa este compatibilă cu apă curată și amestecuri de glicol-apă de 25%, 30% și 50%, ceea ce o face flexibilă pentru utilizare în sisteme de încălzire, răcire și alte sisteme de control al proceselor. Supapa de control cu trei căi cu flanșă Schneider Electric VG311F-65C este alegerea ideală pentru sistemele de servicii de construcții din instalații industriale, clădiri comerciale și clădiri publice mai mari. Produsul este comercializat în principal în Europa, Asia-Pacific și Australia. Datorită materialelor de înaltă calitate, capacităților de control precis și fiabilității, supapa VG311F-65C este alegerea perfectă pentru inginerii și contractorii care caută o soluție profesională pe termen lung pentru controlul sistemelor de încălzire și răcire în clădiri. Racordul cu flanșă (DN65 conform ISO 7005-2) permite instalarea ușoară în sisteme de țevi adecvate.
Supape cu glob și actuatoare Schneider Electric - VG311F-65C - Supapă de control cu trei căi cu flanșă PN16 VG321-65-63 date tehnice
Caracteristici produs
Tip produs sau componentă: Supapă
Tip supapă: Glob (clopot)
Seria supapei: VG311F
Model supapă: VG311F-65C 63M SU00
Compatibilitate și configurație
Compatibilitate cu mediul: Glicol 25%, glicol 30%, glicol 50%, apă
Configurație supapă: 3 căi
Tip conexiune supapă: cu flanșă
Dimensiune conexiune supapă: DN65 (ISO 7005-2)
Dimensiune corp: 65 mm (2-1/2 in)
Dimensiune țeavă: 65 mm
Caracteristici de debit
Caracteristică de debit: Procent egal
Coeficient de debit: 75,15 cv, 63 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...150 °C
Presiunea maximă a fluidului delta P durată de viață normală: 199,9 kPa
Controlabilitatea supapei de control: Mai mare de 50:1
Lungimea cursei: 25 mm
Scurgeri la scaun: Un port: Mai mică de 0,03% din valoarea kvs
Caracteristici de funcționare
Funcționare cu flux de tijă: Tija închide A și deschide B către AB
Mișcare tijă: Lineară
Compoziția materialului
Material intern: Alamă
Material corp: Fontă cenușie GG-25
Material scaun: Port A: Fontă cenușie GG-25, Port B: fontă cenușie GG-25 Material tijă: oțel inoxidabil AISI 303 Material dop: alamă CW614N Material etanșare tijă: EPDM (etilen propilen dien monomer) Material etanșare scaun: Portul A: metal pe metal. Material garnitură: EPDM (etilen propilen dien monomer). Informații privind distribuția Regiuni țintă: Europa, Asia-Pacific, Australia.
