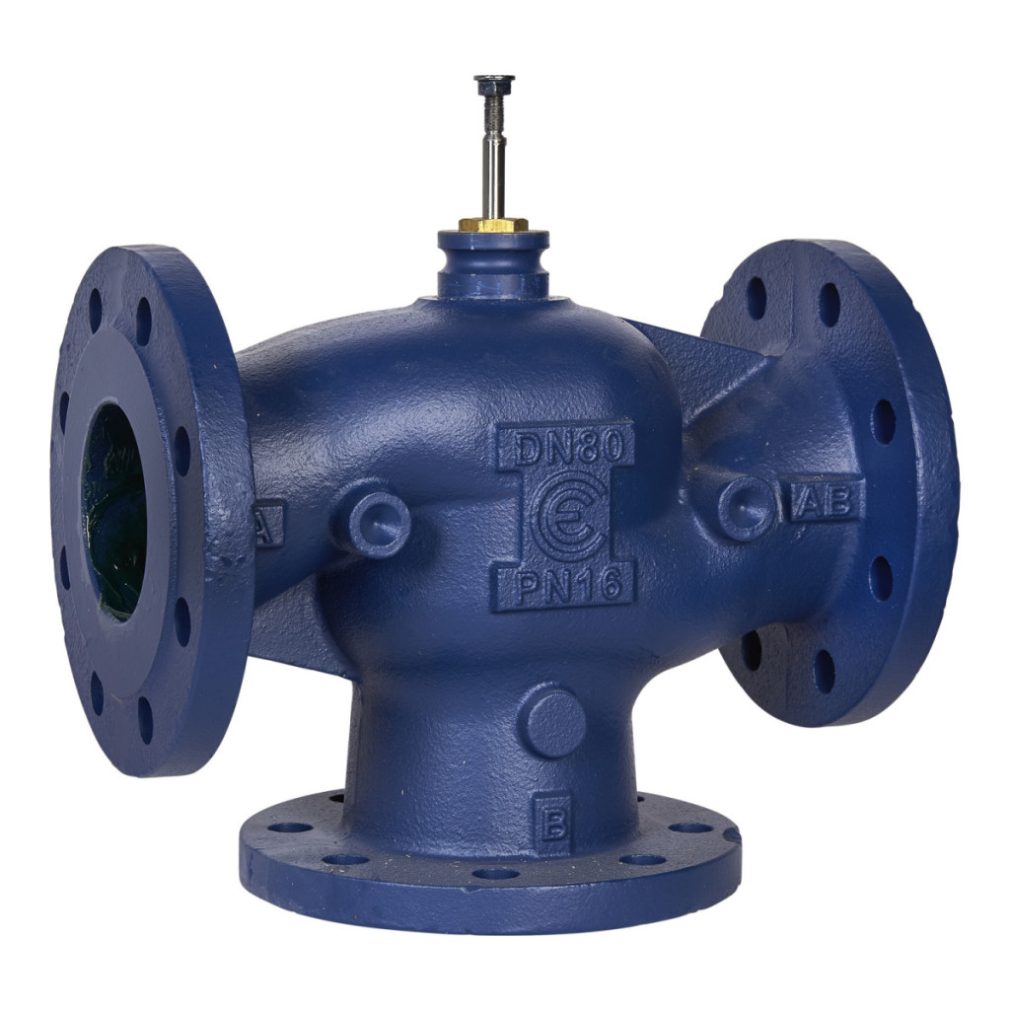

Supapa de control cu flanșă cu trei căi Schneider Electric VG311F-80C face parte din seria VG311F, care oferă o soluție fiabilă pentru sistemele profesionale de servicii pentru clădiri. Această supapă cu clasa de presiune DN80, PN16 are un debit de 100 m³/h Kvs, ceea ce asigură performanțe remarcabile în sistemele de servicii pentru clădiri mai mari, în special în aplicații de încălzire și răcire. Supapa VG311F-80C este fabricată cu un corp și un scaun din fontă GG-25 și un dop din alamă CW614N, asigurând o funcționare durabilă și fiabilă chiar și în condiții extreme. Produsul poate fi utilizat într-un interval de temperatură a fluidului de la -10 la +150 °C, ceea ce îl face extrem de versatil pentru o varietate de aplicații. Este compatibil cu apa și diverse concentrații de glicol (25%, 30%, 50%), ceea ce îl face o alegere ideală pentru sistemele de încălzire centrală, unitățile de tratare a aerului și alte aplicații de servicii pentru clădiri în care este necesar un control precis al debitului. Supapa are o caracteristică liniară, ceea ce este deosebit de avantajos în sistemele cu sarcini variabile, unde este necesar un control precis pe întreaga gamă de funcționare. Supapa de control VG311F-80C are o mișcare liniară cu o cursă de 45 mm și oferă un raport de control remarcabil de peste 50:1. Principiul său de funcționare este astfel încât, atunci când tija se deplasează în sus, închide orificiul A și deschide orificiul B spre AB, oferind opțiuni flexibile de instalare. Supapa garantează o etanșeitate excelentă: scurgerea la orificiul A este mai mică de 0,03% din valoarea Kvs. Tija supapei din oțel inoxidabil AISI 303 și materialele de etanșare EPDM (monomer de etilenă propilenă dienă) asigură o durată lungă de viață și performanțe fiabile chiar și în condiții de utilizare intensivă. Diferența maximă de presiune a produsului este de 199,9 kPa în condiții normale de funcționare, ceea ce oferă o marjă de siguranță adecvată pentru majoritatea aplicațiilor din domeniul serviciilor de construcții.
Supape cu glob și actuatoare Schneider Electric - VG311F-80C - Supapă de control cu trei căi cu flanșă PN16 VG321-80-100 date tehnice
Caracteristici principale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Glob
Seria de produse a supapei: VG311F
Modelul supapei: VG311F-80C 100M SU00
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Caracteristici tehnice
Configurație supapă: 3 căi
Tip racord supapă: Flanșat
Dimensiune racord supapă: DN80 (ISO 7005-2)
Dimensiune corp: 80 mm (3 in)
Dimensiune conductă: 80 mm
Caracteristică debit: Procent egal
Coeficient debit: 92,5 cv, 100 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...150 °C
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 199,9 kPa
Controlabilitate supapă de control: Mai mare de 50:1
Lungime cursă: 45 mm
Scurgeri scaun: Portul A: mai puțin de 0,03% din kvs
Funcționarea fluxului tijei: Tija închide A și deschide B spre AB
Mișcarea tijei:Lineară Materiale Material garnitură: Alamă Material carcasă: Fontă cenușie GG-25 Material scaun: Port A: Fontă cenușie GG-25, Port B: Fontă cenușie GG-25 Material tijă: Oțel inoxidabil AISI 303 Port B: fontă cenușie GG-25
Material tijă: oțel inoxidabil AISI 303
Material dop: alamă CW614N
Material etanșare tijă: EPDM (etilen propilen dien monomer)
Material garnitură scaun: Port A: metal pe metal
Material etanșare: EPDM (etilen propilen dien monomer)
Disponibilitate geografică
Piață țintă: Europa, regiunea Asia-Pacific, Australia
