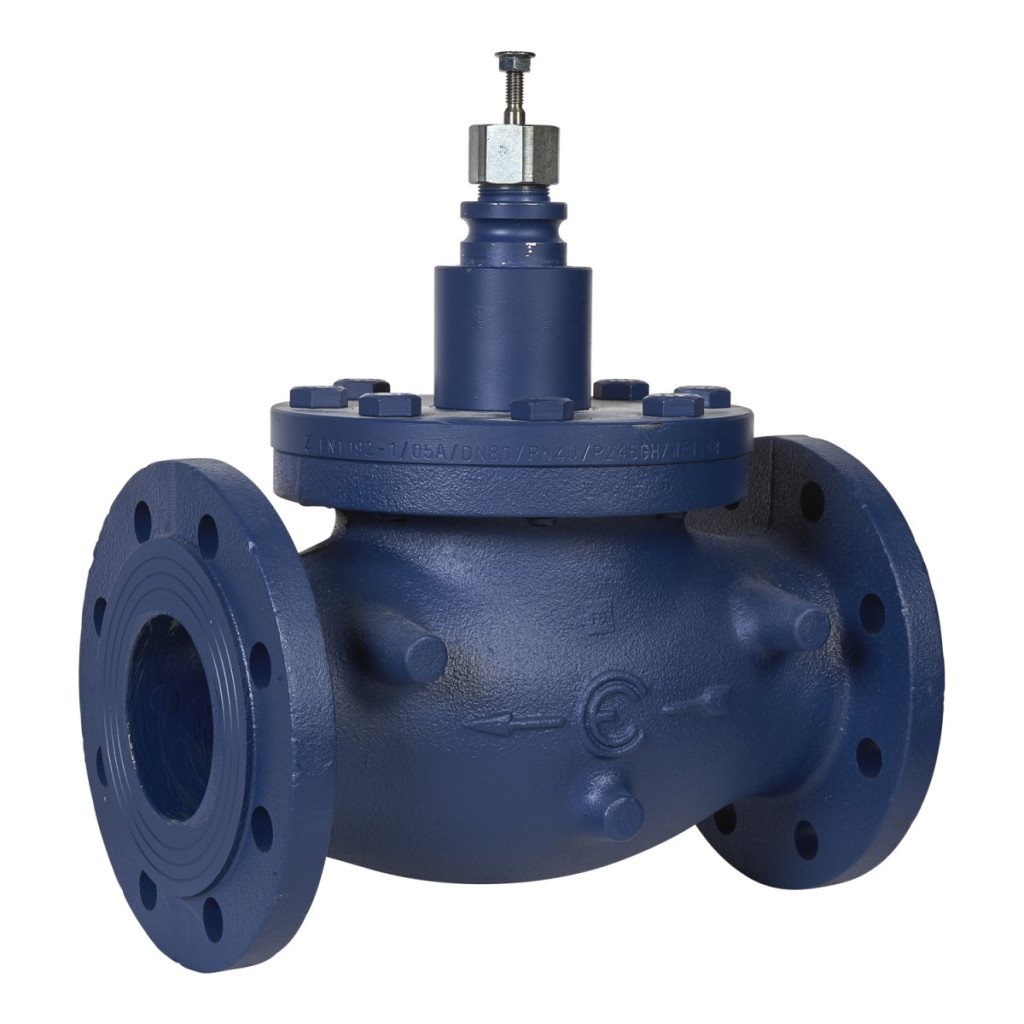

Supapa de control cu flanșă cu dublă trecere Schneider Electric VGS211F-100CS este un produs conceput pentru aplicații industriale profesionale, oferind performanțe excelente în diverse medii, cum ar fi abur, apă și soluții de glicol de diferite concentrații (25%, 30% și 50%). Această supapă de 100 mm este alegerea perfectă pentru sistemele care necesită un control precis al debitului. Modelul VGS211F-100CS are caracteristici de debit procentuale egale, ceea ce este deosebit de avantajos în aplicațiile în care este important un debit controlabil cu precizie. Supapa are un coeficient de debit de 140 kvs (echivalent cu 161,87 cv) și o gamă largă de control de peste 35:1, oferind o flexibilitate excelentă în diverse condiții de funcționare. Supapa are o rată de scurgere extrem de scăzută, mai mică de 0,02% kvs, ceea ce poate fi esențial în aplicații în care etanșeitatea este importantă. VGS211F-100CS este proiectată pentru fiabilitate și durabilitate. Corpul supapei din fontă cenușie GG-25 oferă o bază durabilă, în timp ce componentele interne din oțel inoxidabil, inclusiv tija supapei, clapeta și scaunele (AISI 303), garantează o rezistență excelentă la coroziune și o durată lungă de viață. Etanșarea tijei supapei și presetupa sunt realizate din PTFE (politetrafluoretilenă), care oferă o rezistență chimică și o durabilitate excelente chiar și la temperaturi ridicate. Supapa are o clasificare PN16, astfel încât poate suporta o diferență de presiune maximă de până la 151,7 kPa în timpul duratei sale normale de viață. Tija supapei este proiectată să se închidă în sus (tija în sus închisă), iar mișcarea tijei supapei este liniară, ceea ce asigură o funcționare precisă și fiabilă. Supapa de control VGS211F-100CS poate fi utilizată într-un interval larg de temperaturi de funcționare, de la -10 °C la 200 °C, fiind potrivită pentru majoritatea proceselor industriale. Pentru a face față condițiilor de funcționare extreme, supapa poate funcționa la temperaturi cuprinse între -10 °C și 200 °C, chiar și cu abur saturat. Tija supapei cu o cursă de 45 mm permite un control precis. Supapa are o conexiune cu flanșă (DN100, conform ISO 7005-2), care facilitează instalarea și întreținerea în sistemele existente. Acest model din seria Schneider Electric VGS211F (VGS211F-100CS 140M SD00) este alegerea ideală pentru utilizatorii care caută o supapă de control fiabilă, durabilă și precisă pentru sisteme industriale de încălzire, răcire sau control al proceselor.
Supape cu glob și actuatoare Schneider Electric - VGS211F-100CS - Supapă de control cu glob bidirecțională VG211/100/140 date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tip supapă: Glob (comanda Bell)
Seria de produse supapă: VGS211F
Model supapă: VGS211F-100CS 140M SD00
Compatibilitate cu mediile
Abur
Apă
Glicol 25%
Glicol 30%
Glicol 50%
Caracteristici tehnice
Configurație supapă: 2 căi
Tip racord supapă: Flanșat
Dimensiune racord supapă: DN100 (ISO 7005-2)
Dimensiune corp: 100 mm (4 in)
Dimensiune conductă: 100 mm
Caracteristică de debit: Procent egal
Coeficient de debit: 161,87 cv, 140 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...200 °C
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 151,7 kPa
Temperatura aburului saturat: -10...200 °C
Gama supapei de control: Mai mare de 35:1
Lungimea cursei: 45 mm
Scurgeri la scaun: Particule: Mai puțin de 0,02% din valoarea kvs
Funcționarea tijei supapei: Tija supapei se închide în sus
Mișcarea tijei supapei: Linear
Materiale
Materialul garniturii: Oțel inoxidabil
Material corp: Fontă cenușie GG-25
Material scaun: Pulbere: Oțel inoxidabil AISI 303
Material tijă supapă: Oțel inoxidabil AISI 303
Material clapetă: Oțel inoxidabil AISI 303
Material garnitură tijă supapă: PTFE (politetrafluoretilenă)
Material garnitură scaun: Metal pe metal
Material de etanșare: PTFE (politetrafluoretilenă)
Regiuni țintă
Europa
Asia-Pacific
Australia
