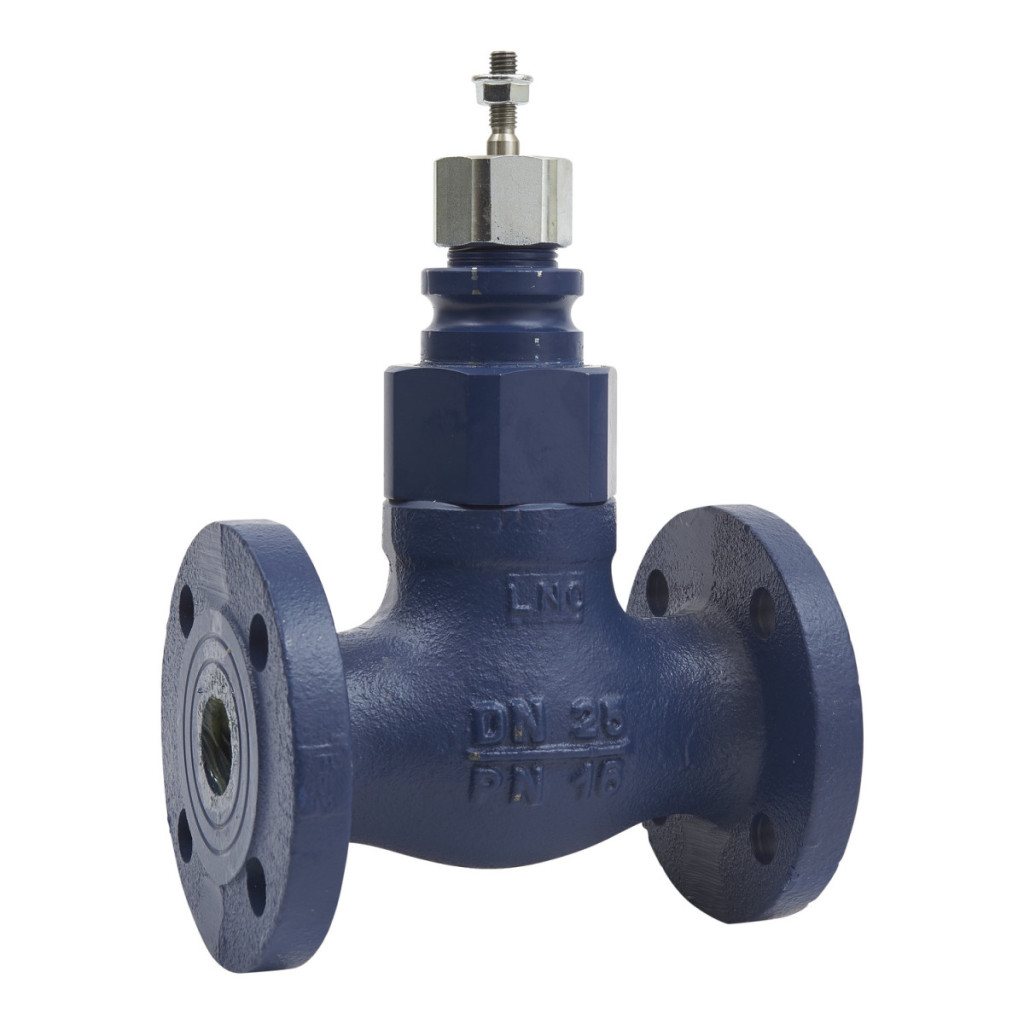

Schneider Electric VGS211F-15CS03 este o supapă profesională cu dublu trecere de 15 mm, cu flanșe, dezvoltată special pentru aplicații industriale și servicii de construcții. Această supapă de înaltă calitate este alegerea ideală pentru controlul aburului, apei și a diverselor amestecuri de glicol (25%, 30% și 50%), fiind extrem de versatilă pentru utilizarea în sisteme de încălzire, răcire și alte sisteme de control al proceselor. Ca parte a seriei VGS211F, această supapă de control are caracteristici de debit procentuale egale, permițând un control precis pe întreaga gamă de funcționare. Cu un coeficient de debit de 0,6 kvs (0,69 cv) și un raport de control mai mare de 50:1, supapa asigură un control extrem de precis al debitului de fluid, chiar și în condiții de funcționare variabile. Designul cu tijă în sus asigură o funcționare fiabilă, iar scurgerea din portul A este mai mică de 0,02% kvs, ceea ce asigură o etanșeitate remarcabilă. Materialele structurale ale valvei au fost selectate special pentru o durată lungă de viață și utilizare în condiții extreme. Corpul supapei este fabricat din fontă cenușie (GG-25), în timp ce garnitura, tija supapei, scaunul supapei și dopul sunt fabricate din oțel inoxidabil (AISI 303). Materialele de etanșare sunt compuse din PTFE (politetrafluoretilenă), care asigură o rezistență chimică excelentă și o durată lungă de viață. Supapa are o etanșare metal-metal, ceea ce o face deosebit de rezistentă la temperaturi și presiuni ridicate. Supapa VGS211F-15CS03 aparține clasei de presiune PN16 și poate fi utilizată într-un interval de temperatură de la -10 °C la +200 °C, acoperind o gamă extrem de largă de aplicații. Cu o cursă de 16,5 mm și o conexiune cu flanșă DN15 în conformitate cu ISO 7005-2, supapa este alegerea optimă pentru sistemele în care sunt necesare fiabilitate, precizie și durată lungă de viață. Cu o diferență de presiune maximă de 599,8 kPa, durata de viață normală a supapei depășește semnificativ cea a supapelor convenționale, ceea ce o face un real avantaj pentru companiile care caută soluții fiabile pe termen lung pentru sarcinile lor de control al fluidelor și aburului.
Supape cu glob și actuatoare Schneider Electric - VGS211F-15CS03 -Supapă de control cu flanșă bidirecțională VG211/15/0.6 date tehnice
Caracteristici generale
Tipul produsului: Supapă
Grupul de supape: Glob
Seria de produse: VGS211F
Tip: VGS211F-15CS03
Compatibilitate cu mediile: Abur, apă, glicol 25%, glicol 30%, Glicol 50%
Caracteristici tehnice
Configurație supapă: 2 căi
Tip conexiune: Flanșată
Dimensiune conexiune: DN15 (ISO 7005-2)
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristică de debit: Procent egal
Coeficient de debit: 0,69 cv / 0,6 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...200 °C
Diferență maximă de presiune în timpul duratei normale de viață: 599,8 kPa
Temperatura aburului saturat: -10...200 °C Domeniu de control: Mai mare de 50:1 Lungime cursă: 16,5 mm Scurgere: Mai mică de 0,02% kvs Direcție tijă: Închidere cu tijă ascendentă
Compoziția materialului
Material garnitură: Oțel inoxidabil
Material corp: Fontă cenușie GG-25
Material scaun: Pulbere: oțel inoxidabil AISI 303
Material tijă: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare tijă:PTFE (politetrafluoretilenă) Material garnitură scaun: Orificiu: etanșare metal-metal Material etanșare: PTFE (politetrafluoretilenă)
