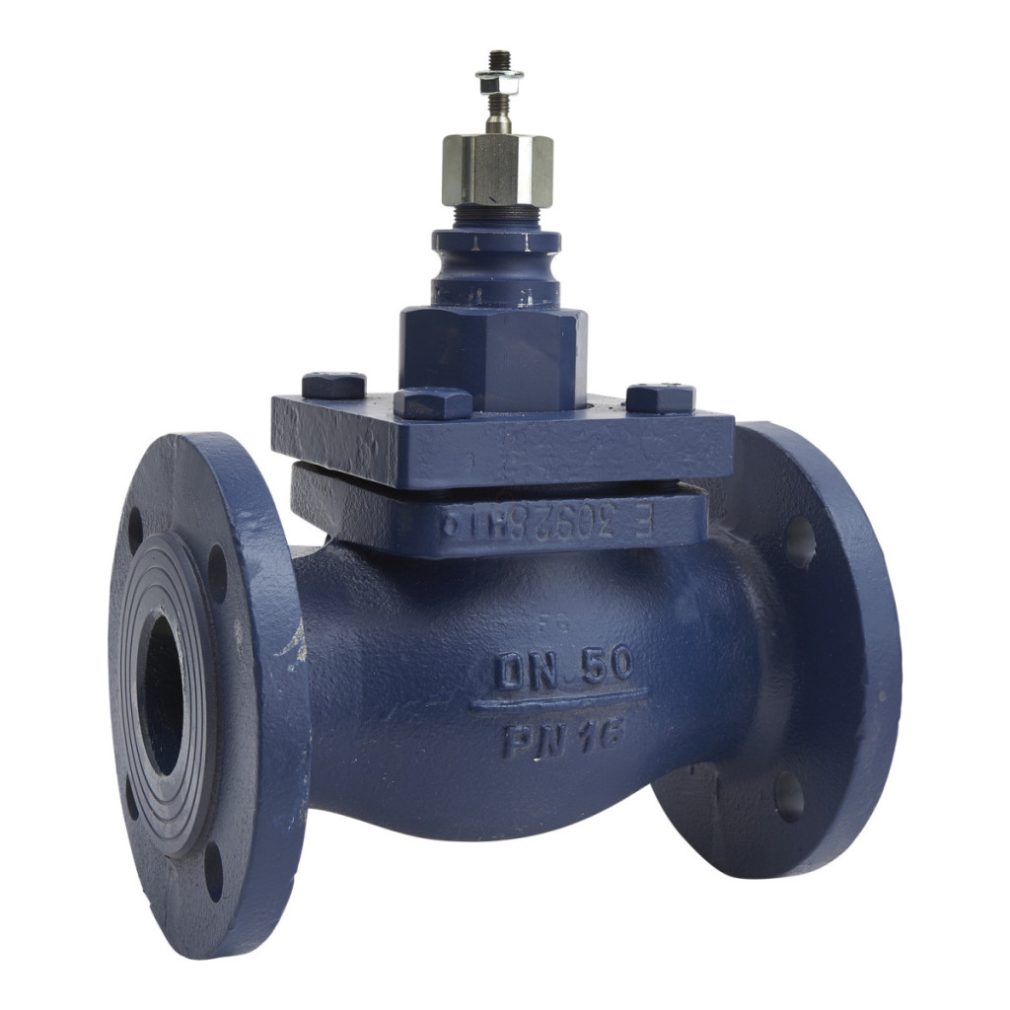

Supapa cu glob Schneider Electric VGS211F-50CS este o supapă cu flanșă cu dublă trecere de calitate profesională, care oferă o soluție ideală pentru o gamă largă de aplicații industriale de control al proceselor. Această supapă de 50 mm este special concepută pentru sisteme care necesită un control precis al debitului, în special pentru abur, apă și diverse concentrații de glicol (25%, 30%, 50%). Supapa VGS211F-50CS are parametri tehnici excelenți care asigură o durată lungă de viață și performanțe fiabile. Supapa are mișcare liniară și un design închis cu tijă în sus, ceea ce înseamnă că supapa se închide atunci când tija supapei se mișcă în sus. Supapa are caracteristici de debit procentuale egale, ceea ce este deosebit de avantajos pentru aplicațiile care necesită un control precis. Coeficientul de debit de 40 kvs (echivalent cu 46,25 cv) asigură o capacitate de debit adecvată. Supapa are o presiune nominală de PN16 și o diferență de presiune maximă de 599,8 kPa, la care se poate aștepta încă o durată de viață normală. Gama de supape este mai mare de 35:1, ceea ce oferă o gamă de control remarcabilă. Supapa VGS211F-50CS este fabricată din materiale de înaltă calitate. Corpul supapei este fabricat din fontă cenușie (GG-25), în timp ce componentele interne, inclusiv discul supapei, tija supapei și scaunele, sunt fabricate din oțel inoxidabil AISI 303. Garniturile sunt fabricate din PTFE (politetrafluoretilenă), care oferă o rezistență excelentă la căldură și la substanțe chimice. Scaunul supapei are o garnitură metal-metal, ceea ce duce la scurgeri minime (mai puțin de 0,02% din valoarea kvs la portul A). Intervalul de temperatură de funcționare al supapei este între -10 °C și 200 °C, ceea ce acoperă cerințele majorității aplicațiilor industriale. Supapa are o lungime a cursei de 25 mm, ceea ce permite o poziționare precisă. Supapa Schneider Electric VGS211F-50CS are o conexiune cu flanșă DN50 (ISO 7005-2), care oferă o potrivire standard pentru majoritatea conductelor industriale. Această supapă este potrivită în special pentru aplicații în care trebuie controlate medii cu temperatură ridicată, cum ar fi sistemele cu abur, sistemele de încălzire sau schimbătoarele de căldură industriale. Caracteristica de debit egal procentual este avantajoasă în sistemele cu sarcini variabile, unde este necesară o gamă largă de control. Numărul de model VGS211F-50CS 35M SD00 identifică în mod clar această configurație specifică din seria Schneider Electric VGS211F.
Supape cu glob și actuatoare Schneider Electric - VGS211F-50CS - Date tehnice privind supapa de control cu flanșă bidirecțională
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Glob
Seria supapei: VGS211F
Model: VGS211F-50CS 35M SD00
Compatibilitate cu mediile: Abur, apă, glicol 25%, glicol 30%, Glicol 50%
Parametri tehnici
Configurație supapă: 2 căi
Tip conexiune supapă: Flanșată
Dimensiune conexiune supapă: DN50 (ISO 7005-2)
Dimensiune corp: 50 mm (2 in)
Dimensiune țeavă: 50 mm
Caracteristici de debit: Procent egal
Coeficient de debit: 46,25 cv, 40 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...200 °C
Delta P maximă a fluidului sub presiune în condiții normale de funcționare: 599,8 kPa
Temperatura aburului saturat: -10...200 °C
Domeniu de control al supapei de control: Mai mare de 35:1
Lungime cursă: 25 mm
Scurgeri la scaun: Particule: Mai puțin de 0,02% din valoarea kvs
Acțiune de curgere a tijei: Tijă închisă în sus
Mișcare tijă:Lineară
Materiale
Material garnitură: Oțel inoxidabil
Material corp: Fontă cenușie GG-25
Material scaun: Pulbere: Oțel inoxidabil AISI 303
Material tija: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare tijă: PTFE (politetrafluoretilenă)
Material garnitură scaun: Portul: metal pe metal
Material etanșare: PTFE (politetrafluoretilenă)
Regiune țintă: Europa, Asia-Pacific, Australia
