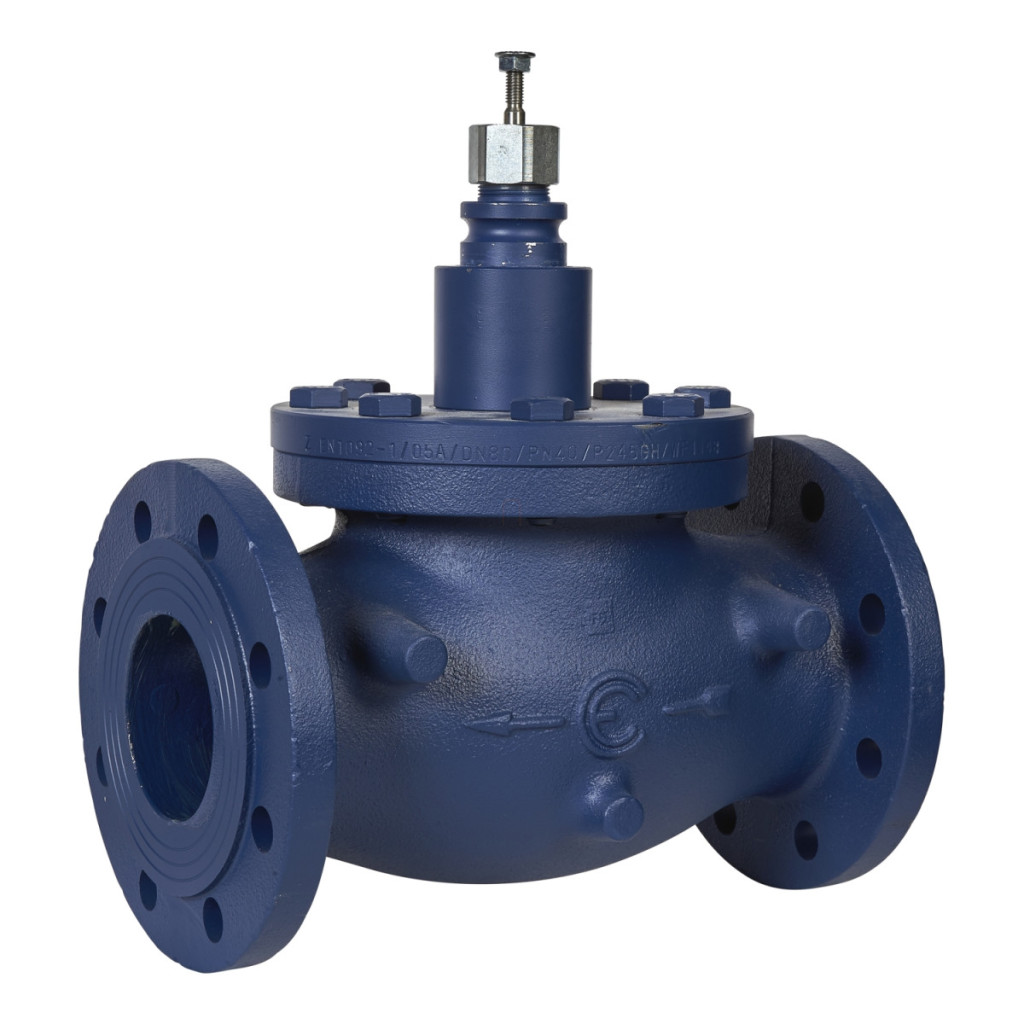

Modelul Schneider Electric VGS211F-80CS este o supapă cu bilă profesională de 80 mm (3 inch), potrivită în special pentru controlul proceselor industriale și sistemele de servicii pentru clădiri. Această supapă cu două căi și racord cu flanșă este soluția optimă pentru controlul aburului, apei și a diverselor amestecuri de glicol (25%, 30% și 50%). Ca parte a seriei VGS211F, acest model are o serie de caracteristici remarcabile. Supapa are un coeficient de debit de 110 kvs (127,18 cv), ceea ce asigură un control excelent al debitului. Caracteristica de debit procentual egal și o gamă de control mai mare de 35:1 permit un control extrem de precis al procesului. Corpul supapei este fabricat din fontă cenușie (GG-25), în timp ce componentele interne, inclusiv scaunul supapei, tija și dopul, sunt fabricate din oțel inoxidabil AISI 303, ceea ce asigură o rezistență excelentă la coroziune și o durată lungă de viață. Materialul PTFE (politetrafluoretilenă) utilizat pentru izolarea tijei și garnituri asigură rezistență la temperaturi ridicate și fiabilitate. Datorită designului său special, supapa VGS211F-80CS este ideală pentru situații în care controlul precis este esențial. Direcția de curgere „tijă în sus închisă” și mișcarea liniară a tijei asigură un control precis. Supapa are o rată de scurgere excepțional de scăzută (mai puțin de 0,02% kvs la portul A), ceea ce duce la o închidere eficientă și la economii de energie. Etanșarea metal-metal a scaunului la portul A crește și mai mult durabilitatea. Supapa de clasă de presiune PN16 are o gamă largă de funcționare, capabilă să gestioneze temperaturi ale lichidelor și aburului saturat între -10 °C și 200 °C, cu o diferență maximă de presiune de 399,9 kPa. Schneider Electric VGS211F-80CS are o conexiune cu flanșă DN80 (conform ISO 7005-2), care asigură compatibilitatea standard cu majoritatea sistemelor industriale de conducte. Supapa funcționează cu o cursă de 45 mm, permițând o poziționare precisă. Acest model este ideal pentru schimbătoare de căldură industriale, unități de tratare a aerului, unități de refrigerare și alte aplicații HVAC în care este necesar un debit controlat de abur, apă sau amestecuri de glicol.
Supape cu glob și actuatoare Schneider Electric - VGS211F-80CS - Supapă de control cu glob bidirecțională VG211/80/110 date tehnice
Specificații generale
Tipul produsului sau al componentei: Supapă
Tip supapă: Glob (bilă)
Seria de produse supapă: VGS211F
Model supapă: VGS211F-80CS 110M SD00
Caracteristici de aplicare
Compatibilitate cu mediul: Abur, apă, 25% glicol, glicol 30%, glicol 50%
Configurație supapă: 2 căi
Tip racord supapă: cu flanșă
Dimensiune racord supapă: DN80 (ISO 7005-2)
Dimensiune corp: 80 mm (3 in)
Dimensiune țeavă: 80 mm
Caracteristici de debit
Caracteristică de debit: Procentaj egal
Coeficient de debit: 127,18 cv, 110 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...200 °C
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 399,9 kPa
Temperatura aburului saturat: -10...200 °C
Domeniu de control al supapei de control: Mai mare de 35:1
Caracteristici mecanice
Lungime cursă: 45 mm
Scurgeri la scaun: Particule: Mai puțin de 0,02% din valoarea kvs
Direcția de curgere a tijei: Tijă închisă în sus
Mișcarea tijei: Linear
Materiale
Material garnitură: Oțel inoxidabil
Material corp: Fontă cenușie GG-25
Material scaun: Pulbere: Oțel inoxidabil AISI 303
Material tijă: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare tijă: PTFE (politetrafluoretilenă)
Material etanșare scaun: A port: metal cu metal
Material garnitură: PTFE (politetrafluoretilenă)
Piața țintă
Regiunea țintă: Europa, Asia-Pacific, Australia
