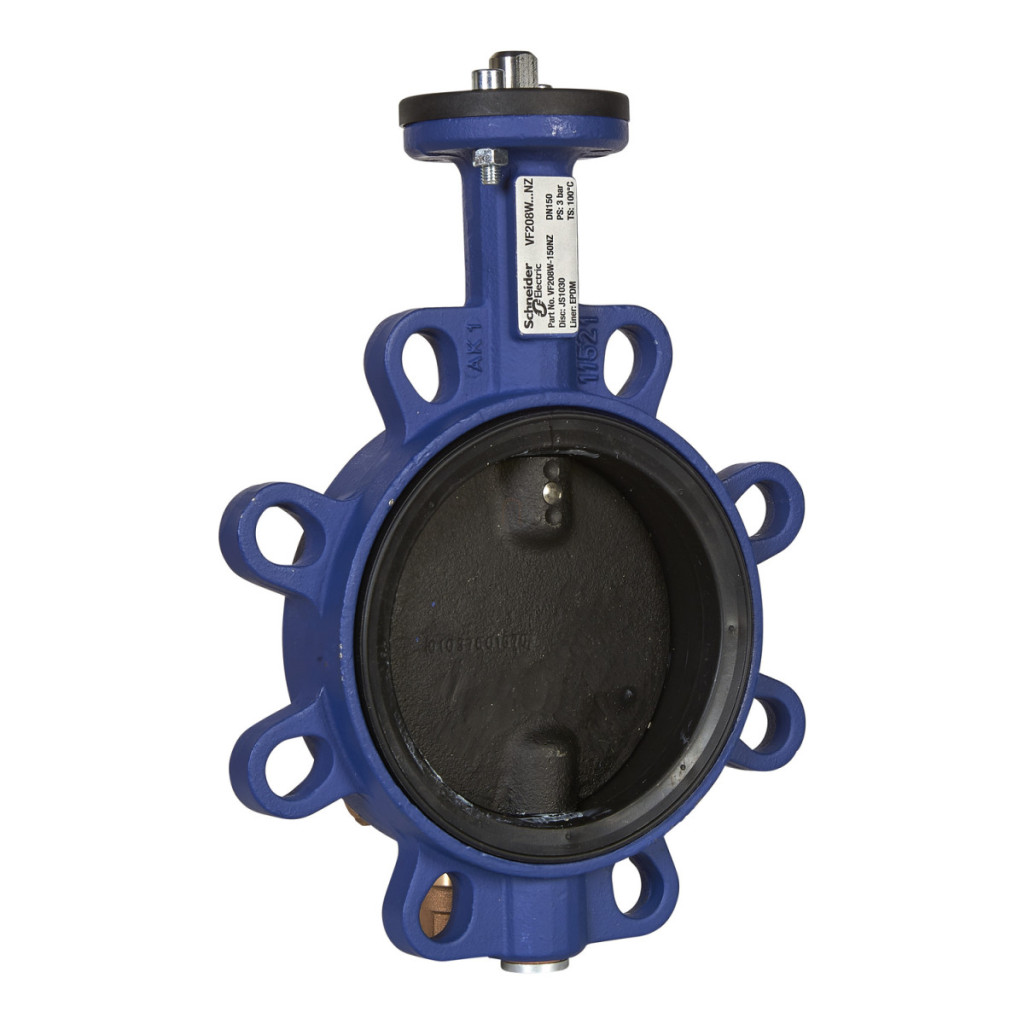

Supapa fluture Schneider Electric VF208W este o supapă bidirecțională de calitate superioară, concepută special pentru sistemele moderne de utilități din clădiri. Supapa VF208W-150NZ are dimensiunea DN150 și o conexiune cu flanșă, fiind soluția perfectă pentru conductele cu diametru mai mare. Acest model este o alegere excelentă pentru procesele industriale, sistemele de răcire și încălzire și aplicațiile generale de tratare a apei, unde sunt necesare fiabilitate ridicată și control precis al debitului. Proiectarea tehnică a supapei fluture garantează performanțe remarcabile. Discul supapei este fabricat din fontă ductilă acoperită cu zinc, iar garnitura este fabricată din EPDM (etilen propilen diena monomer), care are o rezistență excelentă la căldură și la substanțe chimice. Tija rotativă a supapei este fabricată din oțel inoxidabil (AISI 420), ceea ce asigură o durabilitate excepțională. Supapa are o temperatură de funcționare cuprinsă între -10 °C și 100 °C și aparține clasei de presiune PN16. Coeficientul de debit (Kvs) este de 1790 m³/h, ceea ce permite un debit extrem de eficient, în timp ce diferența maximă de presiune este de 303,4 kPa. Versatilitatea supapei fluture VF208W-150NZ este demonstrată și de faptul că poate fi utilizată cu diverse medii, cum ar fi apa și amestecuri de glicol 25%, 30% și 50%. Supapa are un grad de etanșeitate IV-S1 (rată de scurgere de 0,005%) la portul „A”, ceea ce asigură o capacitate excelentă de închidere. Corpul supapei este fabricat din fontă ductilă (EN-JS 1030), ceea ce garantează o rezistență structurală remarcabilă și o durată lungă de viață. Corpul supapei DN150 (6 inch) are o conexiune cu flanșă, ceea ce facilitează integrarea în sistemele existente, iar designul său tip wafer permite instalarea ușoară între flanșele standard. Supapa fluture Schneider Electric VF208W-150NZ a fost proiectată ținând cont de cerințele de aplicare la nivel global, optimizând produsul pentru piețele din Europa, Asia-Pacific și Australia. Supapa fluture VF208W 150NZ 1790E B00 se potrivește perfect sistemelor de automatizare a clădirilor și este o alegere excelentă pentru aplicații în care controlul precis al debitului și funcționarea fiabilă pe termen lung sunt importante. Această supapă fluture este ideală pentru sisteme de tratare a apei, echipamente de refrigerare, procese industriale și aplicații de automatizare a clădirilor, unde este necesar un control fiabil al conductelor cu diametru mare.
Supape fluture și actuatoare Schneider Electric - VF208W - 150NZ - Supapă fluture VF208W 150NZ 1790E B00 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tip supapă: Supapă fluture
Seria de produse supapă: VF208W
Model supapă: VF208W 150NZ 1790E B00
Compatibilitate cu fluidul: 25% glicol, 30% glicol, 50% glicol, apă
Specificații tehnice
Configurație supapă: 2 căi
Tip conexiune supapă: Flanșată
Dimensiune corp: 150 mm (6 in)
Dimensiune țeavă: 150 mm
Caracteristică debit: Necaracterizate
Coeficient de debit: 2069,64 cv, 1790,01 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...100 °C
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 303,4 kPa
Scurgeri la închidere: Port A: Clasa IV-S1 (0,005%)
Caracteristici structurale
Mișcare tijă: Rotativă
Forma discului: Completă
Materialul discului: Fontă cu grafit sferoidal
Materialul corpului: Fontă cu grafit sferoidal EN-JS 1030
Materialul garniturii: EPDM (monomer de etilenă propilenă dienă)
Materialul arborelui: Oțel inoxidabil AISI 420
Alte informații
Regiunea țintă: Europa, regiunea Asia-Pacific, Australia
