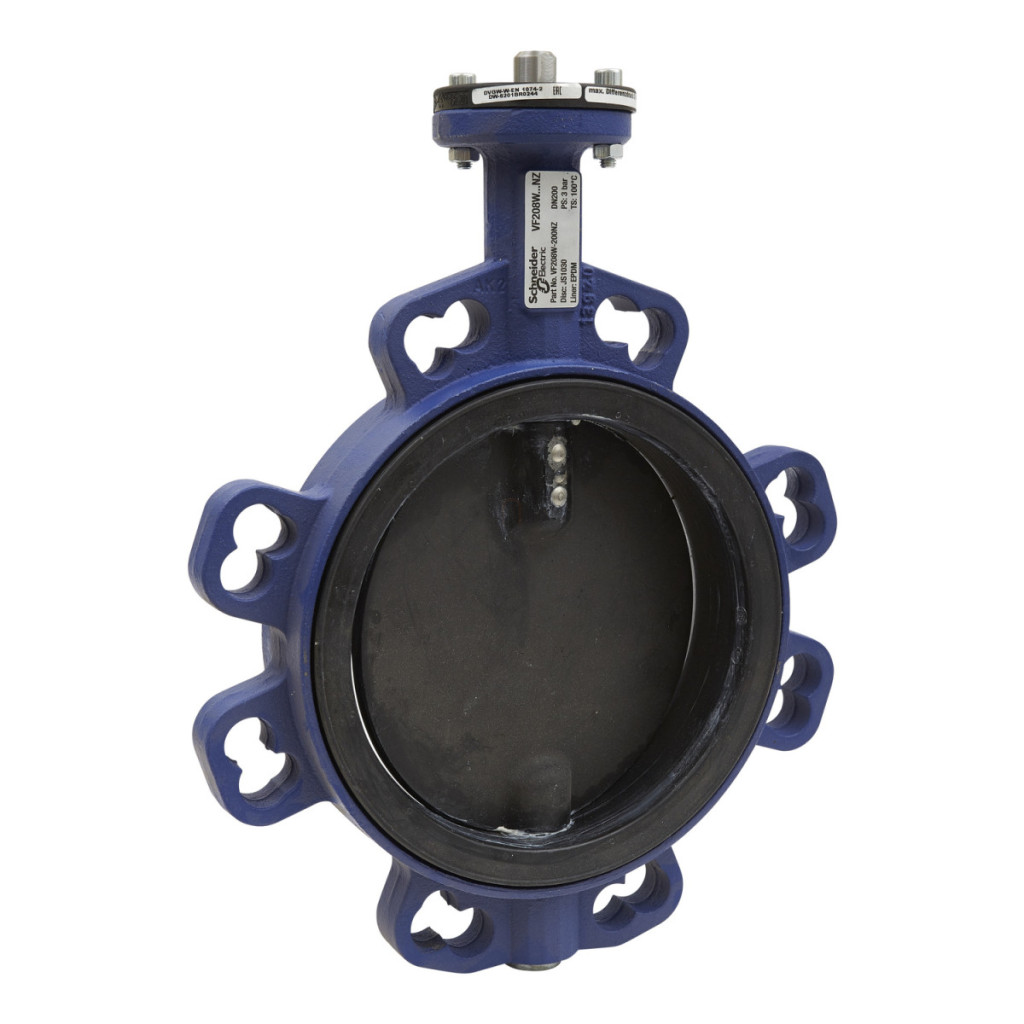

Supapa fluture din seria Schneider Electric VF208W este o soluție excelentă pentru controlul debitului de fluid în aplicații industriale și de servicii pentru clădiri. Modelul VF208W-200NZ este o supapă fluture cu două căi, de dimensiunea DN200, cu racord cu flanșă tip wafer, ceea ce o face ușor de integrat în sistemele existente. Acest produs este alegerea ideală pentru sistemele de conducte cu diametru mare, unde este necesar un control fiabil al debitului. Supapa fluture VF208W-200NZ are parametri tehnici remarcabili. Cu o valoare Kvs de 3450 m³/h și un coeficient de debit de 3988,98 cv, este capabilă să gestioneze volume semnificative de fluid. Supapa poate suporta o diferență de presiune maximă de 303,4 kPa pe durata de viață normală, ceea ce asigură funcționarea în siguranță a sistemului chiar și la sarcini mai mari. Dispozitivul, clasificat în clasa de presiune PN16, poate fi utilizat într-un interval de temperatură a fluidului de funcționare cuprins între -10 și 100 °C, fiind astfel adecvat pentru utilizare într-o gamă largă de condiții. Designul structural al supapei fluture este remarcabil. Discul cu corp complet este fabricat din fontă nodulară (EN-JS 1030) cu un strat de zinc pentru protecție împotriva coroziunii. Corpul supapei este, de asemenea, fabricat din fontă nodulară, în timp ce garnitura este fabricată din EPDM (monomer de etilenă propilenă dienă). Tija supapei este fabricată din oțel inoxidabil (AISI 420), care oferă o rezistență excelentă și rezistență la coroziune. Combinația dintre tija rotativă a supapei și discul cu profil complet asigură o funcționare fiabilă și precisă a supapei. Portul A IV-S1 (0,005%) are o capacitate de închidere care respectă clasa de scurgere, ceea ce asigură o închidere excelentă. Modelul VF208W-200NZ este extrem de versatil, deoarece este compatibil cu diverse medii, inclusiv apă pură și soluții de glicol de diferite concentrații (25%, 30% și 50%). Această caracteristică este deosebit de utilă în sistemele în care este necesar antigel, cum ar fi sistemele exterioare sau sistemele care funcționează în medii cu temperaturi variabile. Supapa fluture Schneider Electric VF208W-200NZ (număr de piesă: VF208W 200NZ 3450E B00) este disponibilă în Europa, Asia-Pacific și Australia, fiind potrivită pentru utilizarea în diverse sisteme de manipulare a fluidelor din întreaga lume. Calitatea și fiabilitatea ridicate ale produsului oferă o soluție pe termen lung pentru sarcinile profesionale de control al debitului de fluid.
Supape fluture și actuatoare Schneider Electric - VF208W - 200NZ - Supapă fluture VF208W 200NZ 3450E B00 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tip supapă: Supapă fluture
Seria de produse supapă: VF208W
Model supapă: VF208W 200NZ 3450E B00
Mediu și aplicație
Compatibilitate mediu: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurație supapă: 2 căi
Tip conexiune supapă: Flanșată
Dimensiune corp supapă: 200 mm (8 in)
Dimensiune țeavă: 200 mm
Caracteristici de performanță
Caracteristică de debit: Necaracterizată
Coeficient de debit: 3988,98 cv, 3450,01 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -10...100 °C
Diferență maximă de presiune în timpul duratei normale de viață: 303,4 kPa
Clasa de scurgere: Particule A: Clasa IV-S1 (0,005%)
Caracteristici de proiectare
Mișcarea tijei: Rotativă
Forma discului: Completă
Material disc: Fontă cu grafit sferoidal
Material corp supapă: Fontă cu grafit sferoidal EN-JS 1030
Material garnitură: EPDM (monomer de etilenă propilenă dienă)
Material tijă: Oțel inoxidabil AISI 420
Disponibilitate geografică
Regiuni țintă: Europa, regiunea Asia-Pacific, Australia
