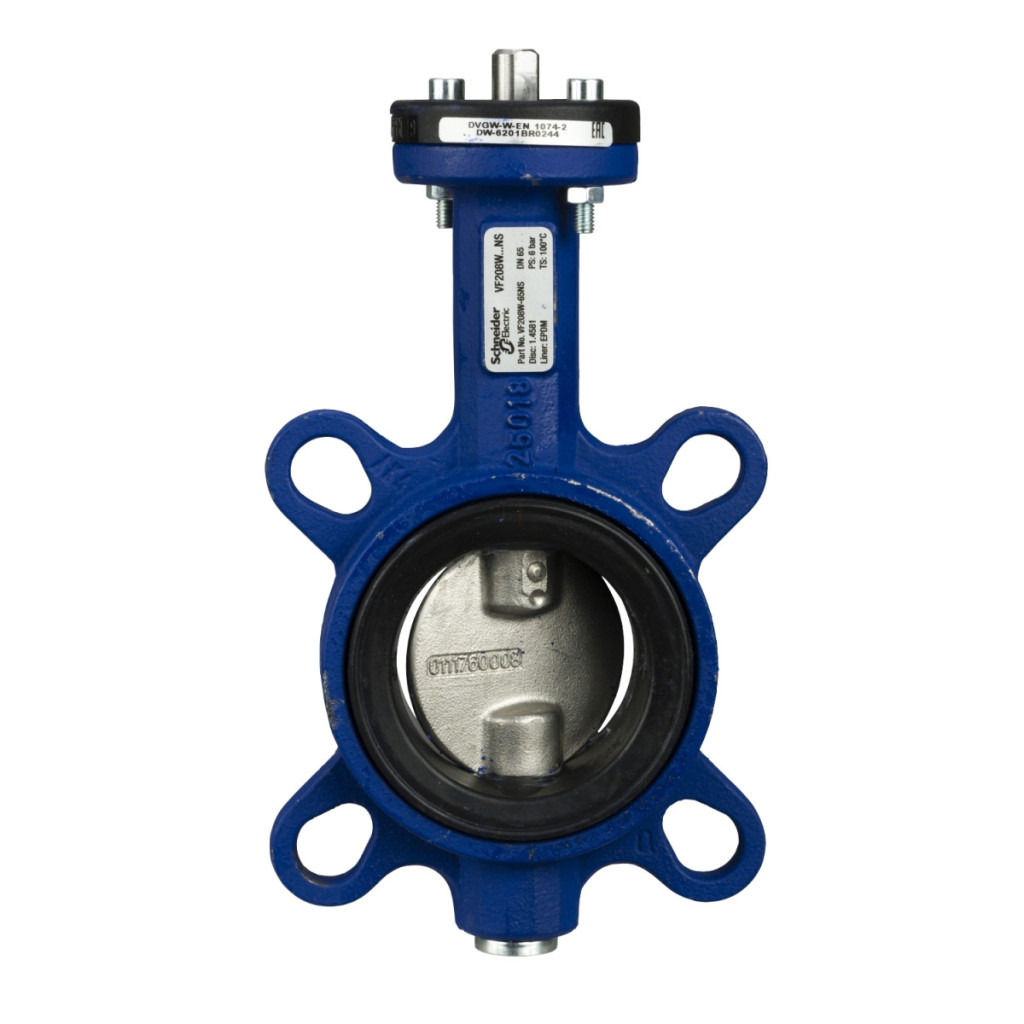

Supapa fluture Schneider Electric VF208W-65NS este un racord DN65 cu 2 căi, de calitate profesională, ideal pentru utilizarea într-o varietate de sisteme de manipulare a fluidelor. Această supapă cu flanșă tip wafer oferă o soluție deosebit de fiabilă pentru aplicații industriale și servicii de construcții în care este necesar un control precis al debitului. O caracteristică specială a modelului VF208W-65NS este discul supapei din oțel inoxidabil 316, care oferă o rezistență remarcabilă la coroziune, și garnitura din EPDM (etilen propilen dien monomer), care își păstrează elasticitatea și capacitatea de etanșare într-un interval larg de temperaturi. Supapa poate fi utilizată într-un interval de temperatură de funcționare de la -10 la +100 °C, fiind potrivită pentru utilizare într-o varietate de aplicații. Supapa VF208W-65NS este clasificată în clasa de presiune PN16, cu o diferență maximă de presiune de 599,8 kPa (aproximativ 6 bari), ceea ce asigură o durată lungă de viață în condiții normale de funcționare. Supapa are un coeficient de debit de 260 kvs (sau 300,62 cv în sistemul american), care determină capacitatea sa de debit. Această valoare este deosebit de importantă pentru supapele fluture, deoarece afectează în mod semnificativ performanța hidraulică a sistemului. VF208W-65NS este compatibilă cu apă curată și soluții de glicol de diferite concentrații (25%, 30% și 50%), fiind potrivită pentru utilizarea în sisteme de încălzire, răcire și alte sisteme de manipulare a fluidelor. Supapa are un grad de scurgere de clasa IV-S1, ceea ce înseamnă o scurgere maximă de 0,005%, asigurând funcționarea fiabilă a sistemului chiar și atunci când este închisă. Supapa fluture Schneider Electric VF208W-65NS are o tijă rotativă din oțel inoxidabil (AISI 420), ceea ce sporește și mai mult durabilitatea produsului. Corpul supapei este fabricat din fontă ductilă (EN-JS 1030), care are proprietăți mecanice excelente. Piețele țintă ale produsului includ Europa, Asia, regiunea Pacificului și Australia, astfel încât acesta a fost proiectat pentru a îndeplini standardele internaționale. Recomandăm supapa fluture VF208W-65NS pentru sistemele în care sunt importante controlul precis al debitului, funcționarea fiabilă și calitatea înaltă.
Supape fluture și actuatoare Schneider Electric - VF208W - 65NS - Supapă fluture VF208W 65NZ 260E B00 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tip supapă: Supapă fluture
Seria de produse supapă: VF208W
Model supapă: VF208W-65NS 260E B00
Specificații tehnice
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurație supapă: 2 căi
Tip conexiune supapă: Flanșă tip wafer
Dimensiune corp: 65 mm (2-1/2 in)
Dimensiune țeavă: 65 mm
Caracteristică debit: Necaracterizate
Coeficient de debit: 300,62 cv, 260 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...100 °C
Presiunea maximă a fluidului delta P durată de viață normală: 599,8 kPa
Clasa de scurgere: A praf: Clasa IV-S1 (0,005%)
Caracteristici operaționale și structurale
Mișcare tijă: Rotativă
Forma discului: Completă
Materialul discului: Oțel inoxidabil 316
Materialul corpului: Fontă cu grafit sferoidal EN-JS 1030
Materialul garniturii: EPDM (monomer de etilenă propilenă dienă)
Materialul arborelui: Oțel inoxidabil AISI 420
Alte informații
Piața țintă: Europa, regiunea Asia-Pacific, Australia
