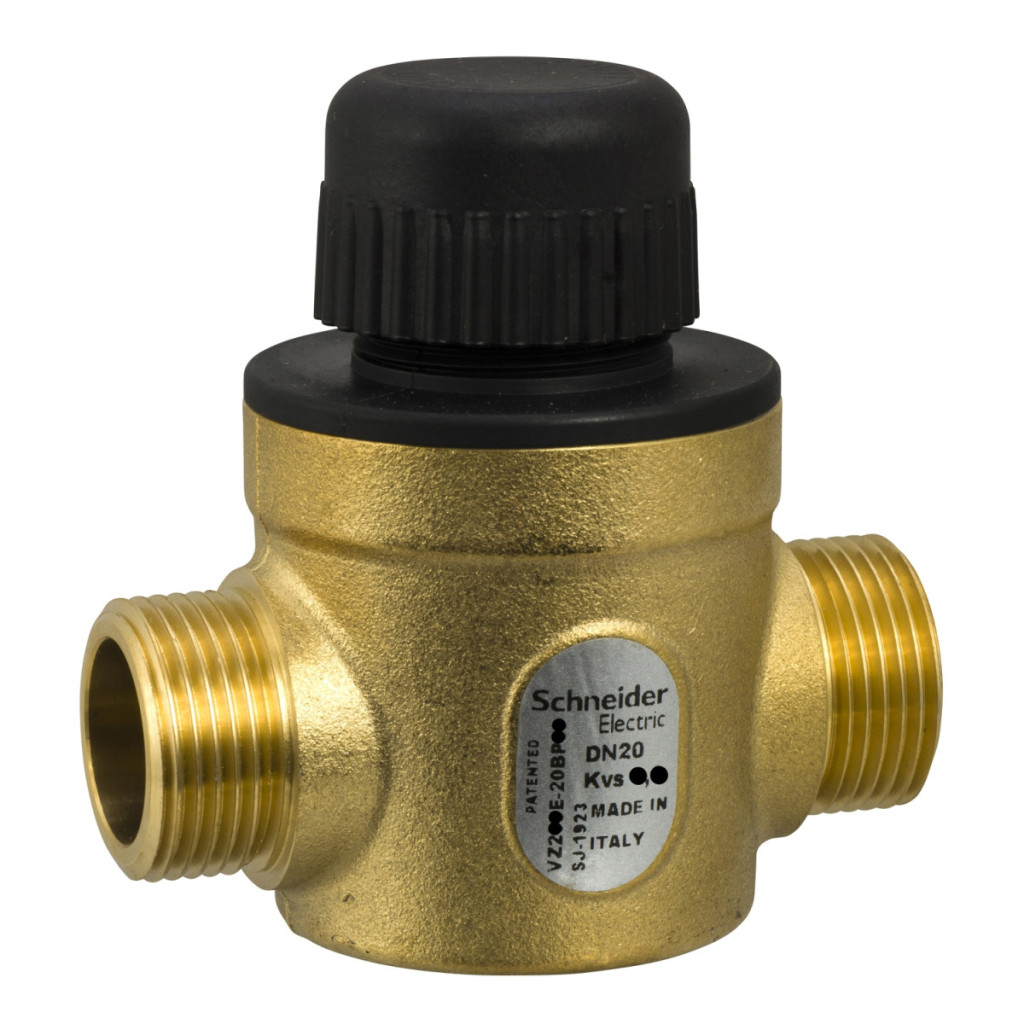

Supapele de zonă Schneider Electric VZ219E-20BP09 sunt elemente de control de înaltă calitate pentru sisteme de servicii de construcții de precizie. Această supapă de zonă din alamă cu filet exterior G, cu 2 căi, de 20 mm, are un coeficient de debit de 6 kvs, ceea ce permite un control excelent al debitului în diverse sisteme de servicii pentru clădiri. Modelul VZ219E-20BP09 este special conceput pentru ventiloconvectoare, tavane răcite și diverse unități terminale. Supapa este extrem de versatilă, fiind compatibilă cu o gamă largă de medii, inclusiv apă și diverse amestecuri de glicol (concentrație de 25%, 30% și 50%). Datorită configurației sale cu 2 căi, este alegerea ideală pentru aplicații în care debitul fluidului trebuie reglat într-o ramură specifică. Dimensiunea standard a conexiunii cu filet exterior G 3/4A permite instalarea ușoară în majoritatea sistemelor. Supapa de zonă Schneider Electric VZ219E-20BP09 are o serie de caracteristici tehnice remarcabile. Caracteristica sa de debit procentual uniform asigură o controlabilitate precisă pe întreaga gamă de funcționare. Coeficientul de debit de 6 kvs (6,94 cv) asigură un debit adecvat pentru majoritatea aplicațiilor de dimensiuni medii. Presiunea nominală PN16 garantează fiabilitatea supapei până la o presiune a sistemului de 16 bari. Valorile maxime ale diferenței de presiune (62,05 kPa în funcționare silențioasă și 151,7 kPa pe durata de viață normală) asigură funcționarea corespunzătoare în diverse condiții de sistem. Domeniul de control 50:1 permite un spectru de funcționare extrem de larg, în timp ce clasa de scurgere Port A: IV-S1 (0,005%) garantează un debit minim în stare închisă. Ridicarea liniară a tijei permite o poziționare precisă pe întreaga gamă de mișcare. Supapa de zonă VZ219E-20BP09 este fabricată din materiale de înaltă calitate, asigurând o durată lungă de viață și performanțe fiabile. Corpul supapei din alamă și materialul de finisare sunt rezistente la coroziune, în timp ce tija supapei din oțel inoxidabil AISI 303 asigură o rezistență mecanică durabilă. Scaunul supapei și garnitura tijei sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență excelentă la diverse condiții de temperatură și garantează o etanșare fiabilă pe toată durata de viață a sistemului. Produsul este disponibil în Europa, Asia-Pacific și Australia, fiind potrivit pentru utilizarea într-o varietate de proiecte de servicii pentru clădiri din întreaga lume.
Supape și actuatoare Schneider Electric Zone - VZ219E - 20BP09 - VZ219E - 20BP 6.0E SU 00 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, tavan răcit, unitate terminală
Compatibilitate cu mediul: 25% glicol, 30% glicol, apă, 50% glicol
Caracteristici tehnice
Configurație supapă: 2 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 3/4A
Dimensiune corp supapă: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristică de debit: Procent egal
Coeficient de debit: 6 kvs, 6,94 cv
Clasă de presiune: PN16
Presiune fluid max. delta P funcționare silențioasă: 62,05 kPa
Presiunea fluidului max. delta P durată de viață normală: 151,7 kPa
Interval de reglare a supapei de control: 50:1
Scurgeri la scaunul supapei: Port A: Clasa IV-S1 (0,005%)
Mișcare tijă: Linear
Materiale
Material garnitură:Alamă
Materialul corpului supapei: Alamă
Materialul tijei: Oțel inoxidabil AISI 303
Materialul garniturii scaunului: Port A: EPDM (monomer de etilenă propilenă dienă)
Material garnitură tijă: EPDM (monomer de etilenă propilenă dienă)
Zona de distribuție
Zona țintă: Europa, regiunea Asia-Pacific, Australia
