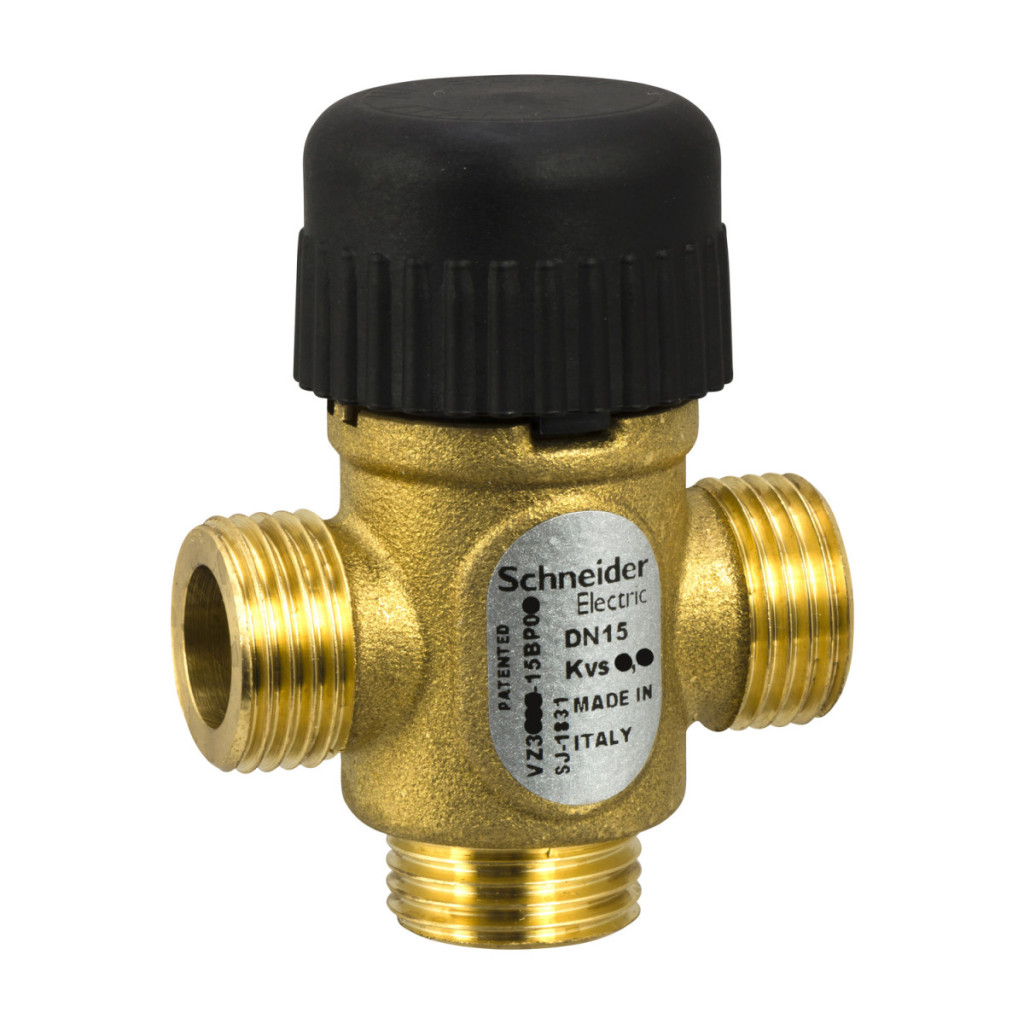

Schneider Electric VZ308E-15BP04 este o supapă de zonă de înaltă calitate, cu 3 căi, de 15 mm, care oferă performanțe fiabile în diverse aplicații din domeniul serviciilor pentru clădiri. Această supapă din alamă are un coeficient de debit de 1 kvs, care asigură un debit optim al fluidului în sistem, oferind în același timp un control precis pentru sistemele de răcire și încălzire. Supapa de zonă VZ308E-15BP04 este recomandată în principal pentru ventiloconvectoare, tavane răcite și alte unități terminale în care este important controlul fiabil al debitului de fluid. Supapa este compatibilă cu diverse medii, inclusiv apă curată și diverse concentrații de glicol (25%, 30% și până la 50%). Această versatilitate permite utilizarea produsului într-o varietate de sisteme, chiar și în cele cu cerințe de protecție împotriva înghețului. Produsul are o conexiune externă G, dimensiunea conexiunii este G 1/2A, iar dimensiunea corpului este de 15 mm (1/2 inch). Dimensiunea țevii este, de asemenea, de 15 mm. Caracteristica de debit a VZ308E-15BP04 nu este caracterizată, coeficientul său de debit este de 1 kvs (1,16 cv), în timp ce coeficientul de debit între B și AB este de 0,8 kvs (0,92 cv). Supapa are o presiune nominală de PN16, ceea ce asigură o rezistență ridicată la presiune. În modul inactiv, diferența maximă de presiune este de 62,05 kPa, în timp ce în condiții normale de funcționare, această valoare este de 255,1 kPa. Clasa de scurgere a portului A al supapei este IV-S1 (0,005%), ceea ce reprezintă o valoare extrem de scăzută a scurgerii, asigurând funcționarea eficientă din punct de vedere energetic a sistemului. Supapa de zonă Schneider Electric VZ308E-15BP04 funcționează cu mișcare liniară a tijei, permițând un control precis. Atât materialul garniturii, cât și corpul sunt din alamă, ceea ce asigură o rezistență excelentă la coroziune și o durată lungă de viață. Tija este fabricată din oțel inoxidabil (AISI 303), ceea ce sporește și mai mult durabilitatea produsului. Atât garnitura scaunului, cât și garnitura tijei sunt fabricate din material EPDM (etilen propilen dien monomer), care oferă o rezistență excelentă la căldură și durabilitate la diferite temperaturi și în medii diferite. Piețele țintă pentru supapa de zonă VZ308E-15BP04 sunt Europa, Asia, regiunea Pacificului și Australia.
Supape și actuatoare Schneider Electric Zone - VZ308E - 15BP04 - VZ308E - 15BP 1.0E SU 00 Date tehnice
Caracteristici generale ale produsului
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Domeniul de aplicare al dispozitivului: Ventiloconvector, Tavan răcit, Unitate terminală
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Caracteristici tehnice
Configurație supapă: 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 1/2A
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristică debit: Necaracterizate
Coeficient de debit de la B la AB: 0,92 cv, 0,8 kvs
Coeficient de debit: 1 kvs, 1,16 cv
Clasa de presiune: PN16
Diferența maximă de presiune a fluidului în stare staționară: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 255,1 kPa
Scurgeri la scaun: Port A: clasa IV-S1 (0,005%)
Mișcare tijă: Lineară
Caracteristicile materialelor
Materialul garniturii: Alamă
Materialul corpului: Alamă
Materialul tijei: Oțel inoxidabil AISI 303
Materialul garniturii scaunului: Port A: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Piață țintă
Regiune țintă: Europa, Asia-Pacific, Australia
