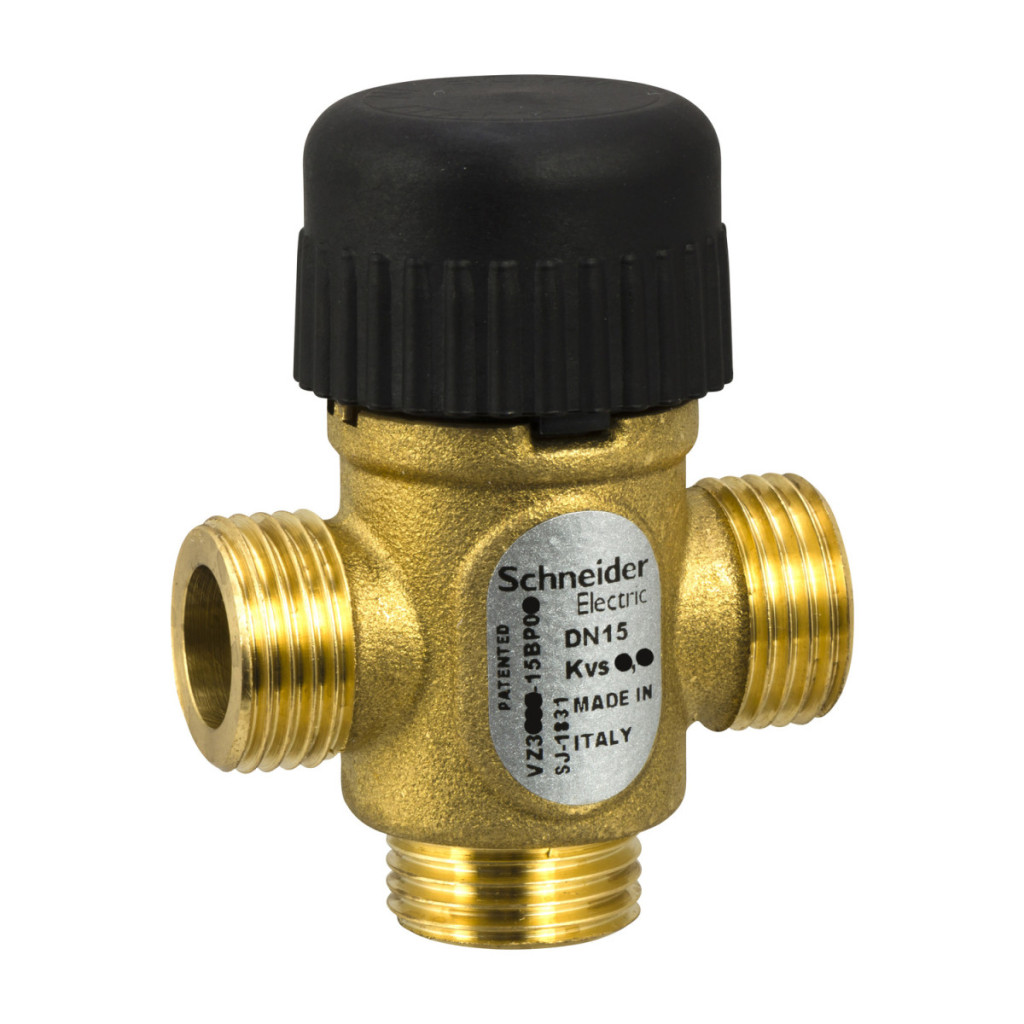

Supapa de zonă Schneider Electric VZ308E-15BP05 este o supapă din alamă de înaltă calitate, cu 3 căi, de 15 mm, care oferă o soluție ideală pentru zonarea și controlul sistemelor de încălzire și răcire. Produsul este potrivit în special pentru ventiloconvectoare, sisteme de răcire prin tavan și alte unități terminale care necesită un control precis al debitului. Supapa de zonă VZ308E-15BP05 oferă o versatilitate remarcabilă datorită compatibilității sale cu diferite medii. Poate fi utilizată cu apă curată, precum și cu soluții de glicol de diferite concentrații (25%, 30%, 50%), ceea ce o face flexibilă pentru utilizarea în diferite sisteme de răcire și încălzire. Racordul cu filet exterior G 1/2A are o dimensiune standard, facilitând instalarea și integrarea în sistem. Dimensiunea țevii de 15 mm este perfect potrivită pentru sisteme mici și medii, în timp ce coeficientul de debit de 1,6 kvs (1,85 cv) asigură un debit adecvat de fluid în sistem. Când curge de la B la AB, coeficientul de curgere este de 1,0 kvs (1,16 cv). Din punct de vedere tehnic, supapa de zonă VZ308E-15BP05 aparține clasei de presiune PN16, astfel încât funcționează în mod fiabil până la o presiune de 16 bari. Diferența maximă de presiune a supapei este de 255,1 kPa în timpul funcționării normale și de 62,05 kPa în timpul funcționării silențioase. Pentru portul A, are o valoare de scurgere de clasa IV-S1 (0,005%), ceea ce asigură o etanșeitate remarcabilă. Mișcarea liniară a tijei permite un control precis. Corpul supapei și componentele interne sunt fabricate din alamă, ceea ce asigură o durabilitate și o rezistență la coroziune excelente, în timp ce tija este fabricată din oțel inoxidabil AISI 303 pentru o durată lungă de viață. Scaunele și garniturile tijei sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care are o rezistență termică și chimică excelentă. Supapa de zonă Schneider Electric VZ308E-15BP05 este proiectată în principal pentru piețele din Europa, Asia-Pacific și Australia, respectând standardele și reglementările aplicabile în aceste regiuni. Produsul are dimensiuni compacte, fiind ușor de instalat chiar și în spații restrânse. Supapa are caracteristici liniare, ceea ce înseamnă că are o curbă de debit nespecializată, asigurând un control uniform pe întreaga gamă de funcționare. Atunci când este combinată cu actuatorul adecvat, VZ308E-15BP05 oferă o soluție extrem de eficientă și fiabilă pentru sistemele moderne de servicii pentru clădiri, fie că este vorba de clădiri rezidențiale, comerciale sau industriale.
Supape și actuatoare Schneider Electric Zone - VZ308E - 15BP05 - VZ308E - 15BP 1.6E SU 00 Date tehnice
Date de bază
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Domenii de aplicare: Ventiloconvector, Răcire prin tavan, Unitate terminală
Compatibilitate și caracteristici tehnice
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Configurație supapă: 3 căi
Tip racord supapă: G extern
Dimensiune racord supapă: G 1/2A
Dimensiune corp supapă: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Curba caracteristică de debit: Necaracterizată
Coeficient de debit de la B la AB: 1,16 cv, 1 kvs
Coeficient de debit: 1,6 kvs, 1,85 cv
Clasa de presiune: PN16
Diferența maximă de presiune a fluidului în timpul funcționării în regim de repaus: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 255,1 kPa
Clasa de scurgere: A praf: Clasa IV-S1 (0,005%)
Mișcare tijă: Linear
Materiale
Material părți interne: Alamă
Material corp supapă:Alamă Material tijă: Oțel inoxidabil AISI 303 Material garnitură scaun: EPDM (monomer de etilenă propilenă dienă)
Material garnitură tijă: EPDM (monomer de etilenă propilenă dienă)
Date geografice
Piață țintă: Europa, regiunea Asia-Pacific, Australia
