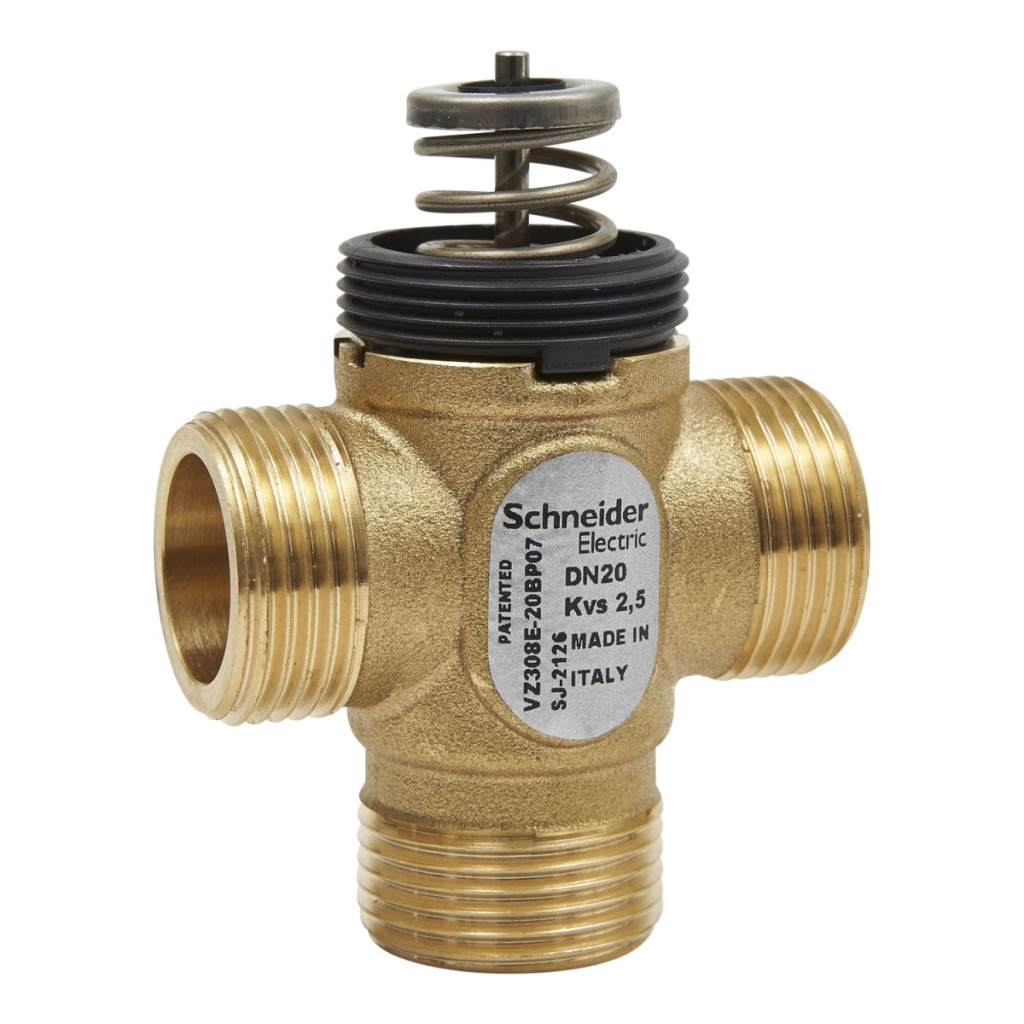

Supapa de zonă Schneider Electric VZ308E-20BP07 este o supapă de control versatilă, de înaltă calitate, cu 3 căi, care este deosebit de potrivită pentru aplicații din domeniul serviciilor pentru clădiri, cum ar fi ventiloconvectoare, tavane răcite și unități terminale. Această supapă de 20 mm (3/4 inch) asigură un control precis al debitului în sistemele de încălzire și răcire, ceea ce este esențial pentru utilizarea eficientă a energiei și confortul optim. Supapa de zonă VZ308E-20BP07 are parametri tehnici remarcabili. Coeficientul de debit (valoarea kvs) este de 2,5, ceea ce corespunde la 2,89 cv, în timp ce coeficientul de debit de la B la AB este de 1,6 kvs (1,85 cv). Supapa funcționează cu mișcare liniară și nu are caracteristici de debit caracteristice. Clasa de presiune a valvei este PN16, diferența maximă de presiune în modul silențios este de 62,05 kPa, iar în modul normal de funcționare este de 151,7 kPa. Clasa de scurgere a scaunului valvei la portul A este IV-S1 (0,005%), ceea ce asigură o etanșeitate excelentă. Supapa de zonă Schneider Electric VZ308E-20BP07 este fabricată din materiale de înaltă calitate, ceea ce garantează o durată lungă de viață și o funcționare fiabilă. Corpul și garnitura supapei sunt fabricate din alamă, în timp ce tija supapei este fabricată din oțel inoxidabil AISI 303. Garniturile sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență chimică excelentă și o durată lungă de viață. Supapa are o conexiune cu filet extern G 3/4A, care permite conectarea ușoară la conductele standard. Supapa de zonă VZ308E-20BP07 este compatibilă cu o gamă largă de medii, inclusiv apă și soluții de glicol de diferite concentrații (25%, 30% și 50%). Această versatilitate permite utilizarea supapei într-o varietate de aplicații, atât în sisteme de încălzire și răcire, cât și în situații în care este necesară rezistența la îngheț. Supapa de zonă Schneider Electric VZ308E-20BP07 este disponibilă în Europa, Asia-Pacific și Australia, oferind disponibilitate globală pentru proiecte profesionale de servicii de construcții.
Supape și actuatoare Schneider Electric Zone - VZ308E - 20BP07 - VZ308E - 20BP 2.5E SU 00 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Domenii de aplicare: Ventiloconvector, Tavan răcit, Unitate terminală
Compatibilitate cu fluidul: 25% glicol, 30% glicol, apă, 50% glicol
Date tehnice ale supapei
Configurație supapă: 3 căi
Tip racord supapă: G extern
Dimensiune racord supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristici de debit: Necaracterizate
Coeficient de debit între B și AB: 1,85 cv, 1,6 kvs
Coeficient de debit: 2,5 kvs, 2,89 cv
Clasa de presiune: PN16
Diferența maximă de presiune a fluidului în modul silențios: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 151,7 kPa
Scurgeri la scaun: Port A: Clasa IV-S1 (0,005%)
Caracteristici de funcționare și materiale
Mișcare tijă: Linear
Material garnitură: Alamă
Material corp: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port A: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Regiune geografică
Piață țintă:Europa, regiunea Asia-Pacific, Australia
