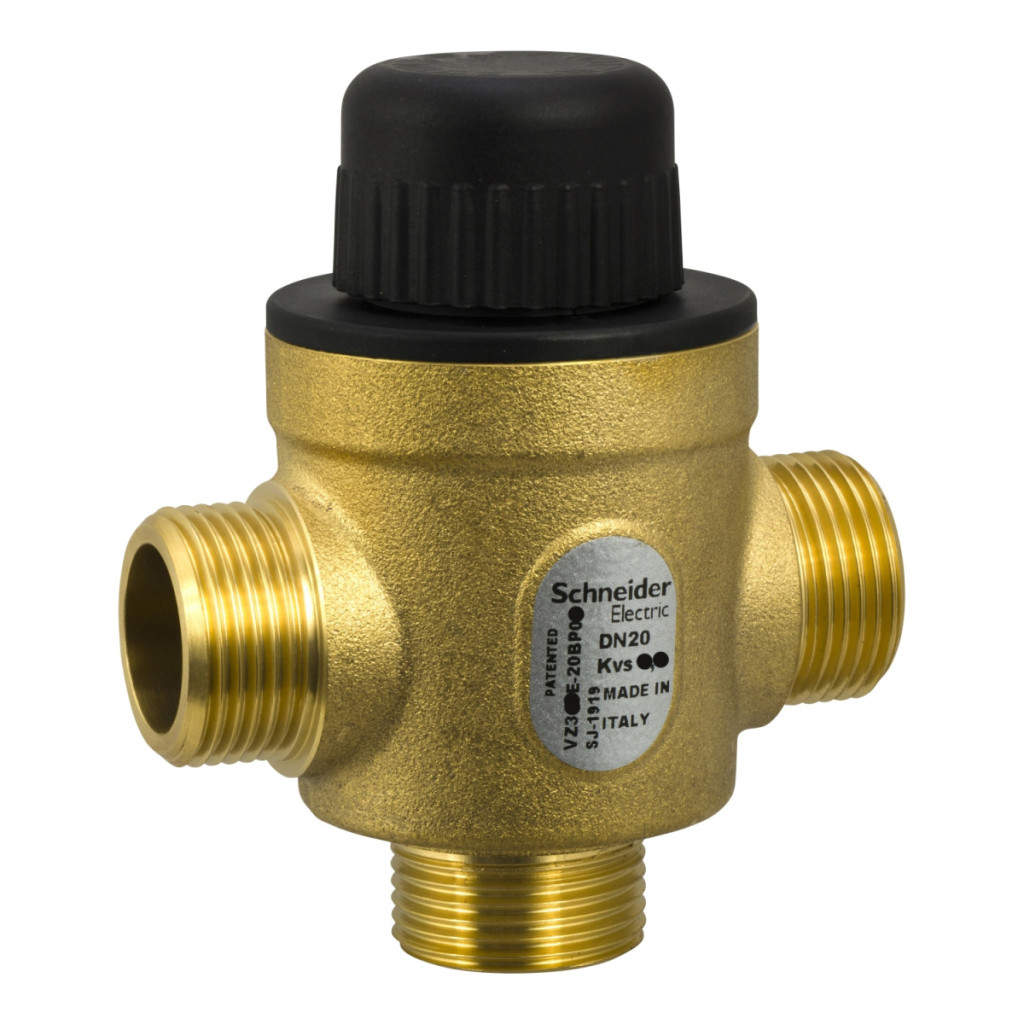

Supapa de zonă Schneider Electric VZ308E-20BP08 este un element de control versatil și precis, care oferă o soluție ideală pentru controlul zonă cu zonă în sistemele moderne de servicii pentru clădiri. Această supapă cu 3 căi de 20 mm este deosebit de potrivită pentru controlul precis al ventiloconvectoarelor, sistemelor de răcire a tavanului și altor unități terminale în care performanța fiabilă și durata lungă de viață sunt importante. Supapa de zonă VZ308E-20BP08 are o durabilitate excelentă datorită corpului său robust din alamă și funcționează fiabil la presiuni de funcționare de până la 16 bari, în conformitate cu clasa de presiune PN16. Configurația cu 3 căi permite controlul flexibil al mediului, în timp ce tija cu mișcare liniară asigură un control precis. Supapa are o conexiune externă G și conexiuni G 3/4A, ceea ce facilitează instalarea în sistemele existente. Cu un coeficient de debit de 4 kvs (echivalent cu 4,62 cv), aceasta asigură un debit adecvat pentru majoritatea aplicațiilor, în timp ce în direcția B către AB are o valoare de 2,5 kvs (2,89 cv). Tija din oțel inoxidabil AISI 303 și garniturile din EPDM (monomer de etilenă propilenă dienă) asigură o rezistență chimică excelentă, făcând supapa compatibilă cu apa pură și mediile care conțin 25%, 30% și chiar 50% glicol. Această versatilitate permite utilizarea supapei de zonă VZ308E-20BP08 într-o varietate de aplicații de răcire și încălzire, inclusiv în sisteme care funcționează cu lichide antigel. Corpul supapei are o clasă de scurgere de Clasa IV-S1 (0,005%) pentru Portul A, care este o valoare excepțional de scăzută și asigură eficiența sistemului chiar și în timpul utilizării pe termen lung. Supapa poate suporta o diferență de presiune maximă de 62,05 kPa în modul silențios și 103,4 kPa în modul normal. Supapa de zonă VZ308E-20BP08 este proiectată special pentru piețele din Europa, Asia-Pacific și Australia, îndeplinind standardele și cerințele locale. Supapa de zonă Schneider Electric VZ308E-20BP08 este ușor de instalat, necesită întreținere minimă și oferă performanțe fiabile într-o varietate de aplicații pentru servicii de construcții. Supapa are caracteristici necaracterizate, permițând o aplicare versatilă într-o varietate de cerințe de debit. Designul robust, funcționarea precisă și calitatea excelentă a materialelor se combină pentru a garanta o durată lungă de viață și o funcționare fără probleme, făcând supapa de zonă VZ308E-20BP08 alegerea ideală pentru instalarea sau modernizarea sistemelor de servicii pentru clădiri de înaltă calitate.
Supape și actuatoare Schneider Electric Zone - VZ308E - 20BP08 - VZ308E - 20BP 4.0E SU 00 Date tehnice
Date generale despre produs
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, Răcire tavan, Unitate terminală
Parametri tehnici
Compatibilitate cu mediile: 25% glicol, 30% glicol, apă, 50% glicol
Configurație supapă: 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristici de curgere: Necaracterizate
Coeficient de curgere de la B la AB: 2,89 cv, 2,5 kvs
Coeficient de debit: 4 kvs, 4,62 cv
Clasa de presiune: PN16
Diferența maximă de presiune a fluidului în funcționare liniștită: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 103,4 kPa
Scurgeri la scaun: Port A: Clasa IV-S1 (0,005%)
Mișcare tijă: Linear
Specificații materiale
Material părți interne: Alamă
Material corp: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port A: EPDM (etilen propilen dien monomer)
Material garnitură tijă: EPDM (etilen propilen dien monomer)
Informații geografice
Zona țintă: Europa, regiunea Asia-Pacific, Australia
