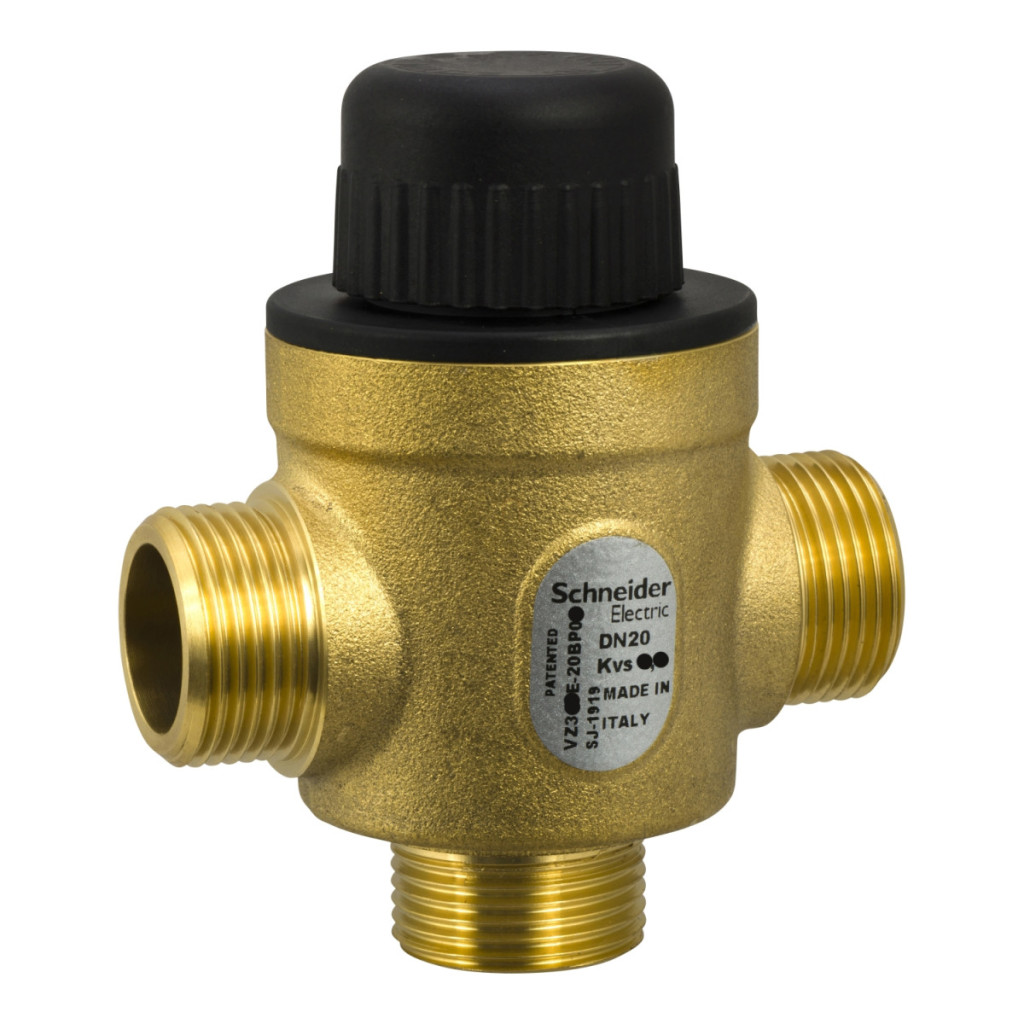

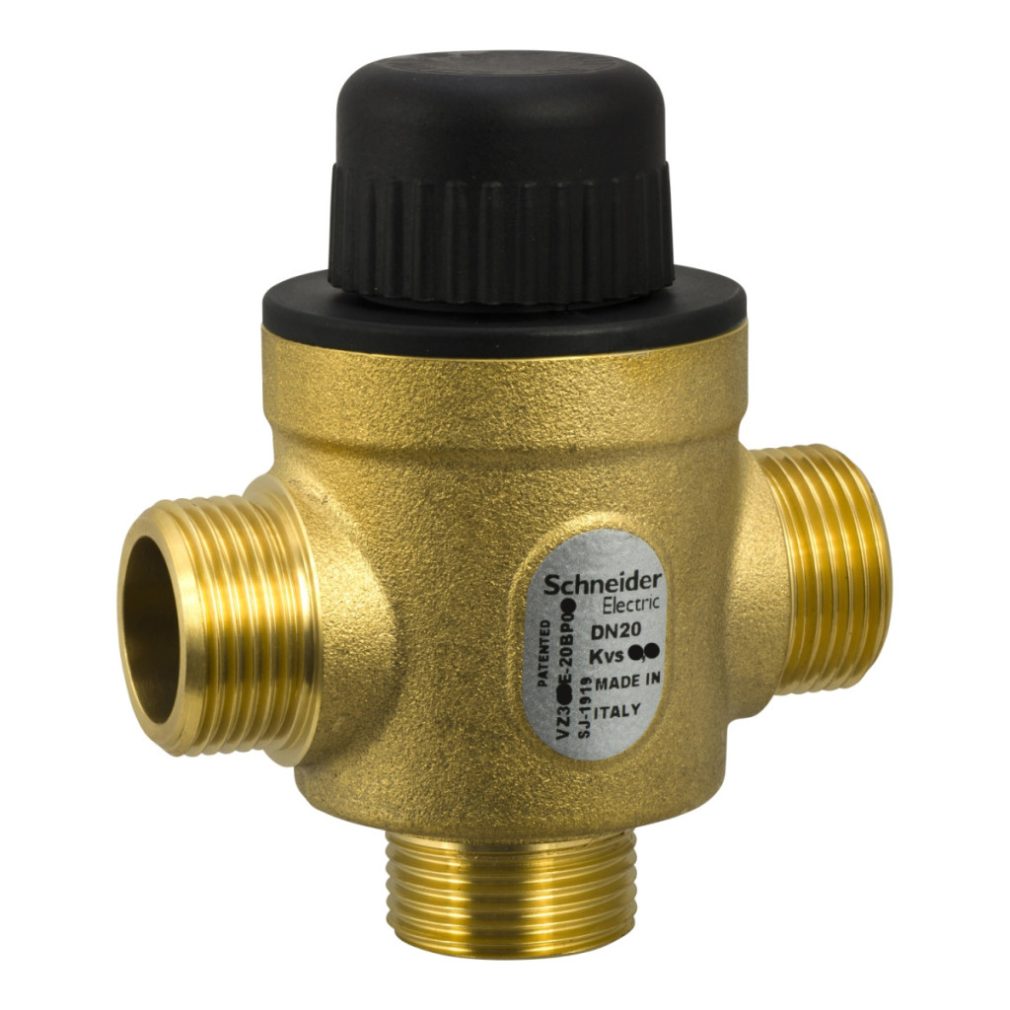

Supapa de zonă Schneider Electric VZ308E-20BP09 este o supapă de înaltă calitate, cu 3 căi, de 20 mm, care este potrivită în special pentru aplicații de servicii de construcții, cum ar fi unități de ventiloconvectoare, tavane răcite și unități terminale. Această supapă are o conexiune externă G, denumită adesea G 3/4A, care corespunde unei dimensiuni a țevii de 20 mm. Supapa de zonă este utilizată în principal pentru a împărți sistemele de încălzire și răcire în zone, permițând controlul independent al temperaturii în diferite camere sau zone. Supapa de zonă VZ308E-20BP09 are parametri tehnici remarcabili. Supapa asigură un debit adecvat cu un coeficient de debit de 6 kvs (echivalent cu 6,94 cv), în timp ce coeficientul de debit de la B la AB este de 4 kvs (4,62 cv). Această diferență permite un control precis în diferite condiții de funcționare. Supapa efectuează o mișcare liniară și are caracteristici de debit necaracterizate. Diferența maximă de presiune este de 103,4 kPa în condiții normale de funcționare și de 62,05 kPa în modul silențios. Aceasta aparține clasei de presiune PN16, care asigură o rezistență adecvată la presiune pentru majoritatea aplicațiilor din domeniul serviciilor pentru clădiri. Supapa de zonă VZ308E-20BP09 este compatibilă cu o varietate de medii, inclusiv apă și soluții de glicol de 25%, 30% și chiar 50%. Acest lucru este deosebit de avantajos în sistemele în care este necesară protecția împotriva înghețului. Supapa are o clasă de scurgere IV-S1 (0,005%) la portul A, ceea ce asigură o etanșare excelentă. Materialul de etanșare la portul A este EPDM (monomer de etilenă propilenă dienă), în timp ce garnitura tijei supapei este, de asemenea, din EPDM. Corpul supapei și componentele interne sunt fabricate din alamă, ceea ce asigură durabilitate și rezistență la coroziune, în timp ce tija supapei este fabricată din oțel inoxidabil (AISI 303), care oferă o rezistență suplimentară la coroziunea cauzată de diverse medii. Supapa de zonă VZ308E-20BP09 este proiectată în principal pentru piețele din Europa, Asia-Pacific și Australia, îndeplinind standardele și cerințele locale. Cu acest produs, Schneider Electric oferă utilizatorilor experiența și expertiza sa de zeci de ani în soluții profesionale de automatizare a clădirilor. VZ308E-20BP09 este recomandată în special pentru proiecte care necesită un control de zonă fiabil, precis și durabil în diverse aplicații de servicii pentru clădiri, cum ar fi sistemele de încălzire și răcire din clădiri comerciale, clădiri de birouri sau clădiri rezidențiale.
Supape și actuatoare Schneider Electric Zone - VZ308E - 20BP09 - VZ308E - 20BP 6.0E SU 00 Date tehnice
Caracteristici principale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, Tavan răcit, Unitate terminală
Compatibilitate cu mediile: 25% glicol, 30% glicol, apă, 50% glicol
Configurație supapă: 3 căi
Date privind racordarea și dimensiunile
Tip racord supapă: G extern
Dimensiune racord supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristici de debit
Caracteristici de debit: Necaracterizate
Coeficient de debit de la B la AB: 4,62 cv, 4 kvs
Coeficient de debit: 6 kvs, 6,94 cv
Caracteristici de presiune
Clasă de presiune: PN16
Diferența maximă de presiune a fluidului în modul silențios: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 103,4 kPa
Clasa de scurgere: Port A: Clasa IV-S1 (0,005%)
Materiale
Mișcarea tijei supapei: Liniară
Materialul pieselor interne: Alamă
Materialul corpului supapei: Alamă
Materialul tijei supapei: Oțel inoxidabil AISI 303
Materialul garniturii tijei scaunului: Port A: EPDM (monomer de etilenă propilenă dienă)
Material garnitură tijă supapă: EPDM (monomer de etilenă propilenă dienă)
Conformitate regională
Regiune țintă:Europa, Asia-Pacific, Australia
