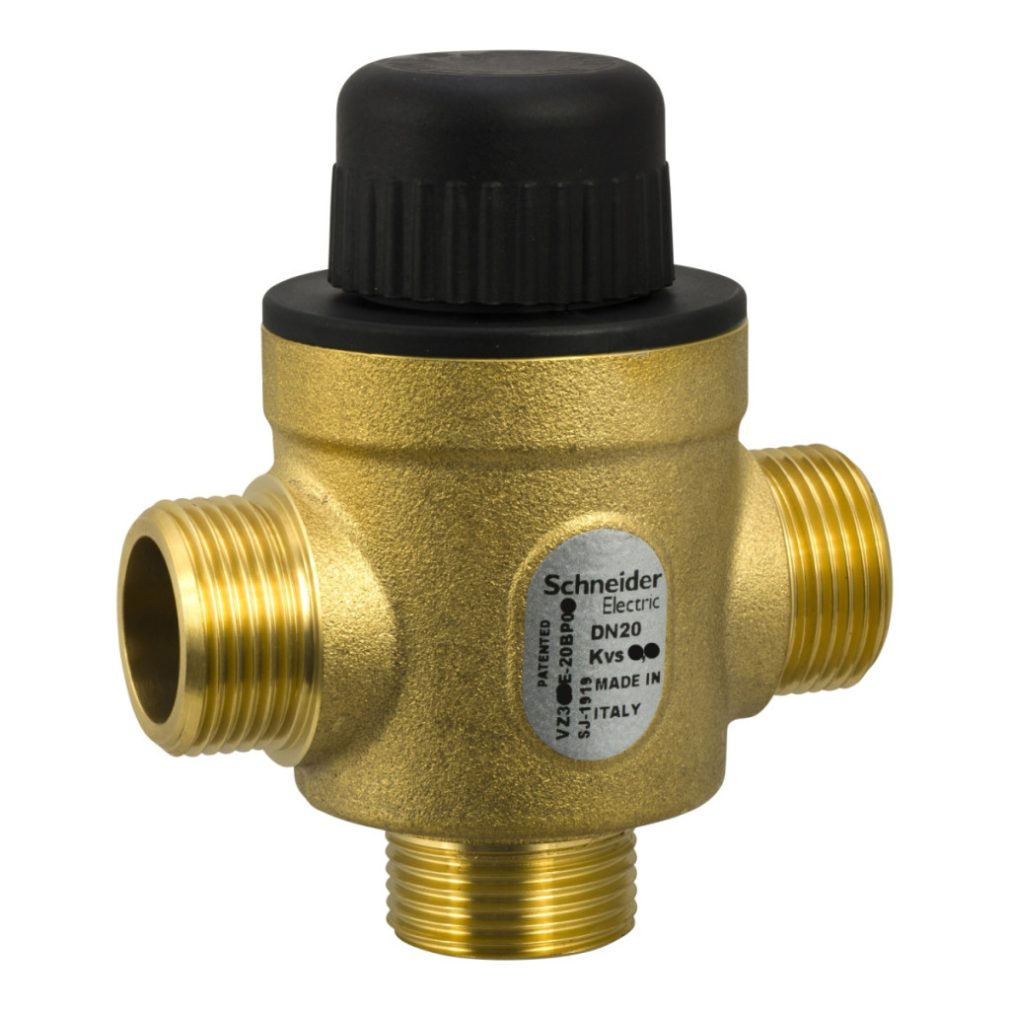

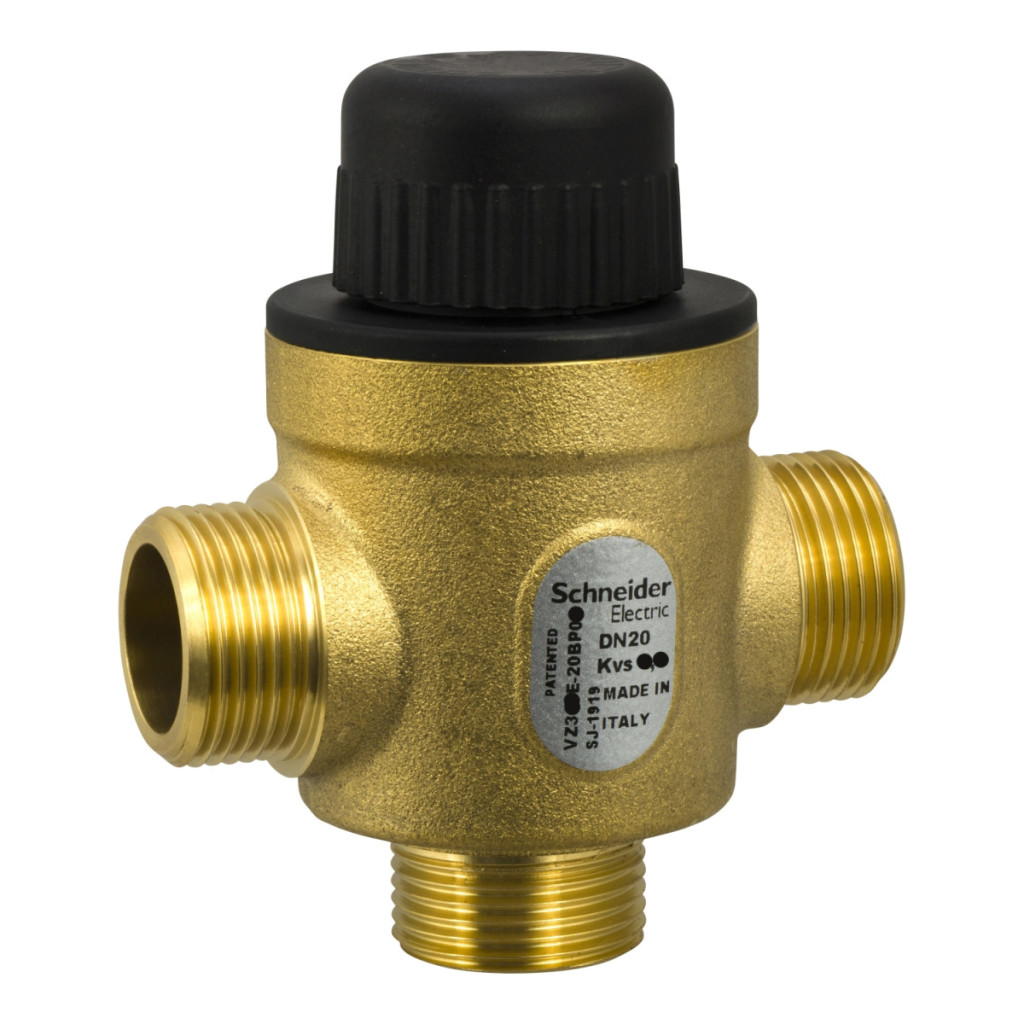

Supapa de zonă Schneider Electric VZ319E-20BP09 este o supapă versatilă cu 3 căi, concepută special pentru aplicații în domeniul serviciilor pentru clădiri. Această supapă din alamă de 20 mm cu racord cu filet exterior G este alegerea ideală pentru ventiloconvectoare, tavane răcite și alte unități terminale care necesită un control precis al debitului de fluid. Supapa are un coeficient de debit de 6 kvs (echivalent cu 6,94 cv), iar de la B la AB are o valoare de 4 kvs (4,62 cv). Cu o mișcare liniară a tijei și caracteristici de debit procentuale egale, supapa oferă o controlabilitate excelentă cu un interval de control de 50:1. Modelul VZ319E-20BP09 aparține clasei de presiune PN16 și poate suporta o diferență de presiune de până la 62,05 kPa în timpul funcționării silențioase și 103,4 kPa în timpul duratei normale de viață. Portul A are o clasă de scurgere IV-S1 (0,005%), ceea ce garantează o etanșeitate excelentă. Supapa este, de asemenea, fabricată din materiale de înaltă calitate: corpul supapei și componentele interne sunt fabricate din alamă, în timp ce tija este fabricată din oțel inoxidabil AISI 303. Garniturile sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență excelentă la diverse medii. VZ319E-20BP09 este compatibil cu o varietate de medii, inclusiv apă și amestecuri care conțin 25%, 30% și 50% glicol. Dimensiunea racordului supapei este G 3/4A, care se potrivește unei țevi de 20 mm.
Supape și actuatoare Schneider Electric Zone - VZ319E - 20BP09 - VZ319E - 20BP 6.0E SU 00 Date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, tavan răcit, unitate terminală
Compatibilitate cu fluidul: 25% glicol, 30% glicol, apă, 50% glicol
Specificații tehnice
Configurație supapă: 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristică de debit: Procentaj egal
Coeficient de debit B-AB: 4,62 cv, 4 kvs
Coeficient de debit: 6 kvs, 6,94 cv
Clasă de presiune: PN16
Presiune maximă a fluidului în modul silențios: 62,05 kPa
Presiune maximă a fluidului în timpul duratei de viață normale: 103,4 kPa
Controlabilitate supapă de control: 50:1
Scurgeri scaun: Port A: Clasa IV-S1 (0,005%)
Mișcare tijă:Lineară Caracteristicile materialului Materialul garniturii: Alamă Materialul corpului: Alamă Materialul tijei: Oțel inoxidabil AISI 303 Materialul garniturii scaunului: Port A: EPDM (etilen propilen dien monomer) Materialul garniturii tijei: EPDM (etilen propilen dien monomer) Port A: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Domeniu de aplicare
Regiune țintă:Europa, Asia-Pacific, Australia
