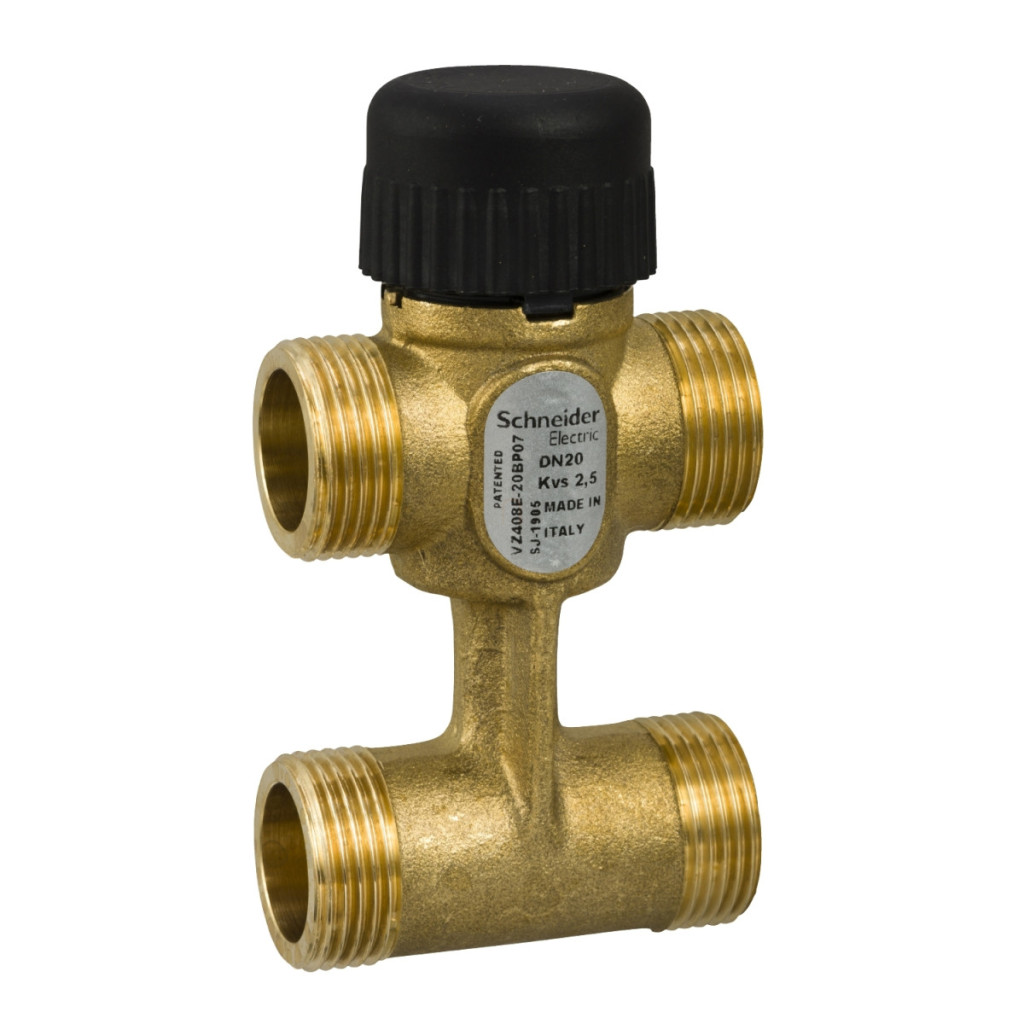

Schneider Electric VZ408E-20BP07 este o supapă de zonă extrem de versatilă și fiabilă, cu diametrul de 20 mm și design cu bypass în 3 direcții. Această supapă din alamă cu filet exterior G are un coeficient de debit de 2,5 kvs, asigurând performanțe excelente de debit în diverse aplicații din domeniul serviciilor pentru clădiri. Supapa de zonă VZ408E-20BP07 este alegerea ideală pentru ventiloconvectoare, sisteme de tavan răcit și alte unități terminale. Datorită compatibilității sale versatile cu diverse medii, supapa poate fi utilizată atât cu apă curată, cât și cu fluide care conțin 25%, 30% și chiar 50% glicol, oferind o flexibilitate excepțională în diverse sisteme de răcire și încălzire. Racordul supapei G 3/4A și dimensiunea standard a țevii de 20 mm (3/4 inch) asigură o instalare ușoară în majoritatea sistemelor. În ceea ce privește caracteristicile tehnice, VZ408E-20BP07 are caracteristici remarcabile. Ridicarea liniară a tijei asigură un control precis, în timp ce corpul din alamă și componentele interne, precum și tija din oțel inoxidabil AISI 303 garantează un design durabil și rezistent la coroziune. Portul A este clasificat ca clasă de scurgere IV-S1 (0,005%), ceea ce asigură o rată de scurgere extrem de scăzută. Garniturile EPDM (etilen propilen dien monomer) oferă o rezistență excelentă la temperatură și substanțe chimice atât pentru garniturile scaunului, cât și pentru cele ale tijei. În ceea ce privește coeficienții de debit, debitul de la B la AB este de 1,6 kvs (1,85 cv), în timp ce coeficientul total de debit este de 2,5 kvs (2,89 cv), permițând un control precis al debitului. Supapa de zonă VZ408E-20BP07 aparține clasei de presiune PN16, iar diferența maximă admisibilă de presiune în modul silențios este de 62,05 kPa, în timp ce este proiectată pentru o durată de viață normală de 151,7 kPa. Acest produs este conceput în principal pentru piețele din Europa, Asia-Pacific și Australia, îndeplinind standardele și cerințele stricte ale acestor regiuni. Supapa de zonă Schneider Electric VZ408E-20BP07 este alegerea ideală pentru inginerii de servicii de construcții care caută un produs fiabil, versatil și durabil pentru controlul precis al sistemelor de răcire și încălzire.
Date tehnice VZ408E-20BP07
Caracteristici generale
Tipul produsului: Supapă de zonă
Domenii de aplicare: Ventilo-convector, tavan răcit, Unitate terminală
Compatibilitate cu mediile: Glicol 25%, glicol 30%, apă, glicol 50%
Parametri tehnici
Configurație supapă: design bypass cu 3 căi
Tip conexiune supapă: filet exterior G
Dimensiune conexiune supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristici de debit: Necaracterizate
Coeficient de debit de la B la AB: 1,85 cv / 1,6 kvs
Coeficient de debit: 2,5 kvs / 2,89 cv
Clasă de presiune: PN16
Diferență maximă de presiune în modul silențios: 62,05 kPa
Diferență maximă de presiune pentru durata de viață normală: 151,7 kPa
Clasa de scurgere: Port A: Clasa IV-S1 (0,005%)
Ridicare tijă: Linear
Materiale
Material părți interne: Alamă
Material corp:alamă Material tijă: oțel inoxidabil AISI 303 Material garnitură scaun: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Distribuție
Piețe țintă: Europa, Asia-Pacific, Australia
