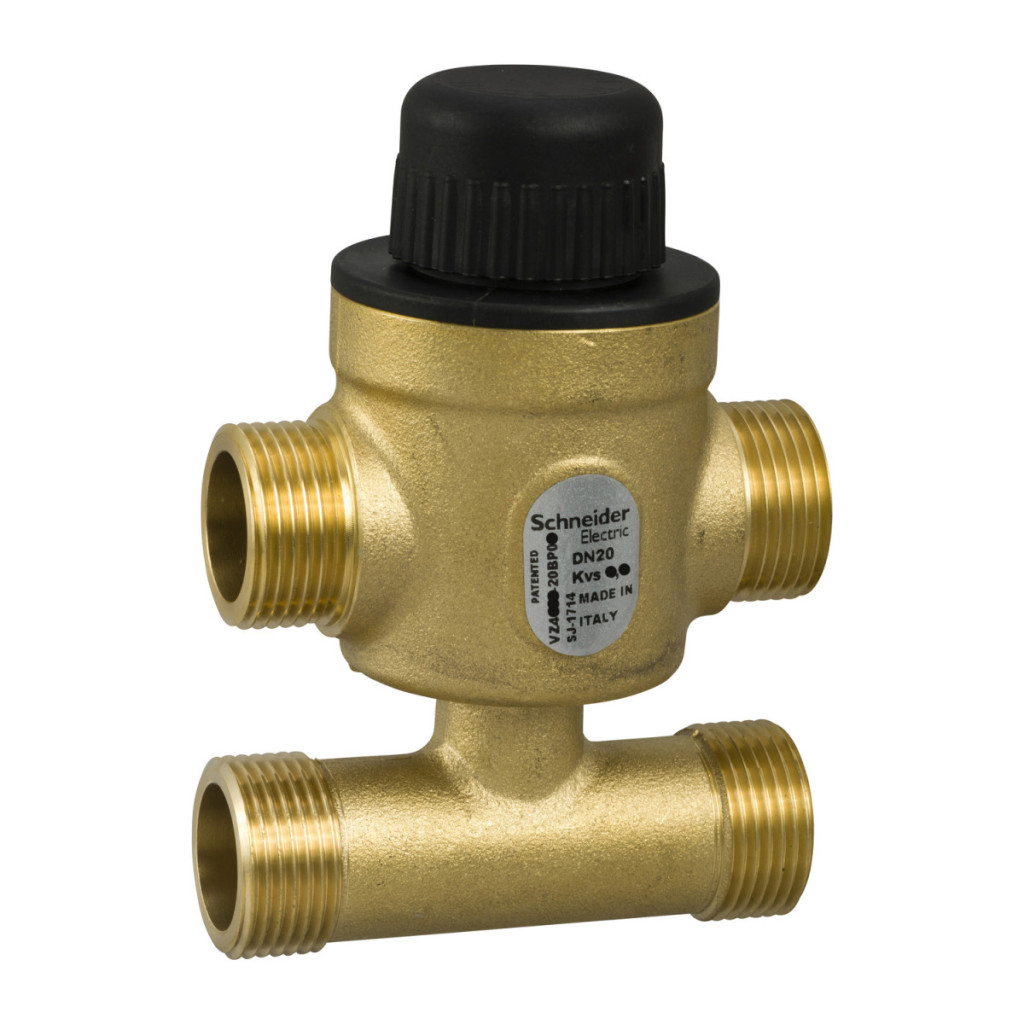

Supapa de zonă Schneider Electric VZ408E-20BP09 este o soluție versatilă pentru controlul eficient al sistemelor de încălzire și răcire. Această supapă cu configurație bypass cu 3 căi de 20 mm este ideală pentru utilizarea în diverse sisteme de servicii pentru clădiri, în special în unități fan coil, sisteme de tavan răcit și alte unități terminale. Supapa de zonă VZ408E-20BP09 este extrem de flexibilă în ceea ce privește mediile cu care poate fi utilizată, deoarece este compatibilă cu apa curată și amestecurile cu diferite concentrații de glicol (25%, 30% și chiar 50% conținut de glicol). Supapa are o conexiune cu filet exterior G 3/4A și un corp din alamă, ceea ce o face extrem de durabilă și rezistentă. Supapa efectuează o mișcare liniară, ceea ce permite un control precis. Coeficientul de debit (valoarea kvs) este 6, ceea ce corespunde unei valori de 6,94 cv, în timp ce în direcția de la B la AB această valoare este de 4 kvs (4,62 cv). Supapa se caracterizează printr-o curbă de debit necaracterizată, ceea ce poate fi avantajos în anumite aplicații. În ceea ce privește detaliile tehnice, modelul VZ408E-20BP09 aparține clasei de presiune PN16, care oferă o siguranță adecvată pentru majoritatea aplicațiilor din domeniul serviciilor de construcții. Diferența maximă de presiune în modul silențios este de 62,05 kPa, în timp ce în modul normal de funcționare poate fi utilizată până la 103,4 kPa. Clasa de etanșeitate a scaunului supapei pentru portul A este IV-S1 (0,005%), ceea ce asigură proprietăți de închidere excepționale. Materialele utilizate au fost, de asemenea, selectate cu atenție: corpul supapei și componentele interne sunt fabricate din alamă, în timp ce tija supapei este fabricată din oțel inoxidabil (AISI 303). Garniturile sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care asigură o rezistență excelentă la căldură și o durată lungă de viață. Supapa de zonă VZ408E-20BP09 este proiectată în principal pentru piețele din Europa, Asia, Pacific și Australia, respectând standardele și reglementările aplicabile în aceste regiuni.
Supape și actuatoare Schneider Electric Zone - VZ408E - 20BP09 - VZ408E - 20BP 6.0E SU 00 Date tehnice
Date generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, tavan răcit, unitate terminală
Compatibilitate cu mediul: 25% glicol, 30% glicol, apă, 50% glicol
Caracteristici supapă
Configurație supapă: bypass cu 3 căi
Tip racord supapă: G extern
Dimensiune racord supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Curba caracteristică de debit: Necaracterizată
Coeficient de debit între B și AB: 4,62 cv, 4 kvs
Coeficient de debit: 6 kvs, 6,94 cv
Date privind presiunea
Clasa de presiune: PN16
Diferența maximă de presiune a fluidului în modul silențios: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 103,4 kPa
Scurgeri la scaun: Port A: Clasa IV-S1 (0,005%)
Materiale
Mișcarea tijei: Linear
Materialul componentelor interne: Alamă
Materialul corpului: Alamă
Materialul tijei: Oțel inoxidabil AISI 303
Materialul garniturii scaunului: Port A: EPDM (monomer de etilenă propilenă dienă)
Material garnitură tijă: EPDM (monomer de etilenă propilenă dienă)
Piață țintă
Regiune țintă: Europa, Asia-Pacific, Australia
