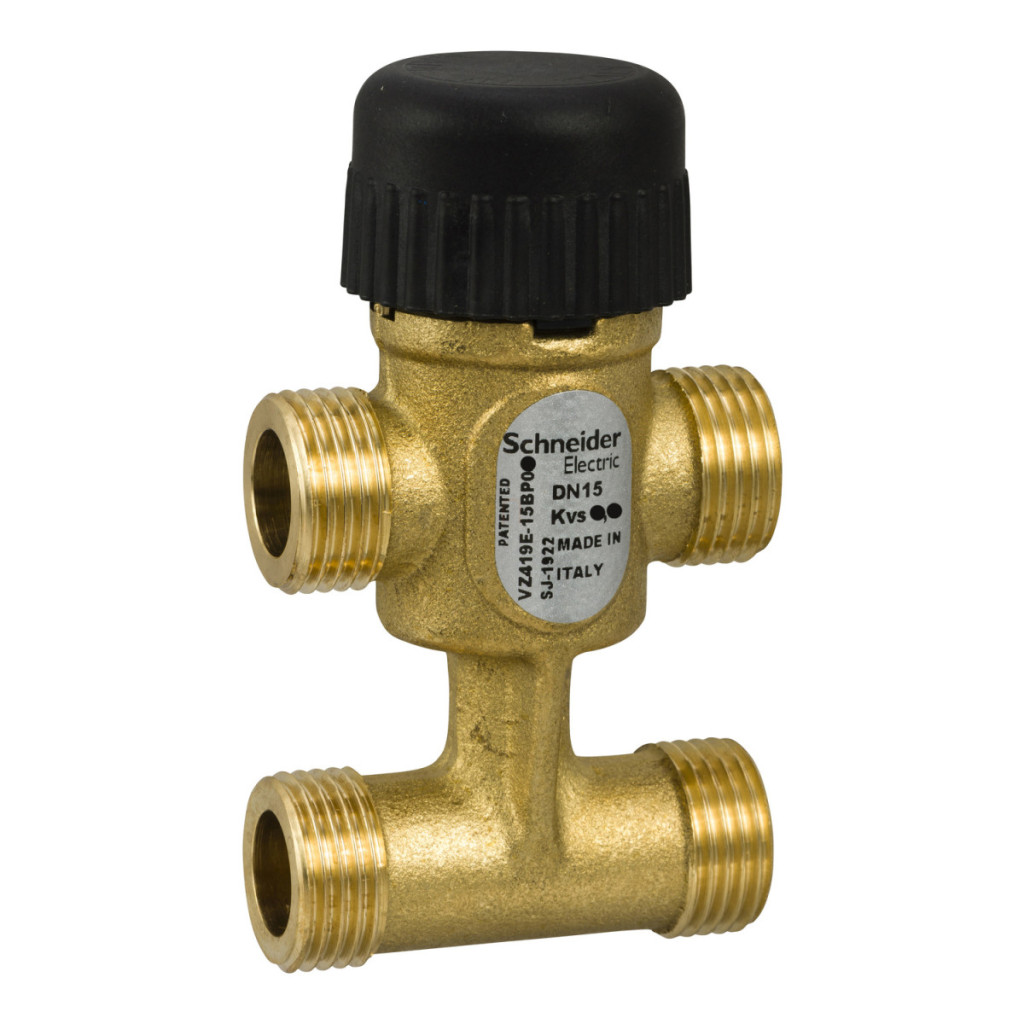

Supapa de zonă Schneider Electric VZ419E-15BP01 este o supapă de bypass versatilă cu 3 căi, de 15 mm, cu racord extern G, oferind o soluție ideală pentru controlul precis al sistemelor de utilități ale clădirilor. Această supapă din alamă cu un coeficient de debit de 0,2 kvs este special concepută pentru ventiloconvectoare, tavane răcite și alte unități terminale unde este necesar un control precis al debitului. Supapa de zonă VZ419E-15BP01 este compatibilă cu o gamă largă de medii, inclusiv apă curată și amestecuri care conțin 25%, 30% și chiar 50% glicol. Datorită configurației sale de bypass cu 3 căi, poate fi utilizată în mod flexibil în diverse sisteme hidraulice. Racordul cu filet exterior G 1/2A oferă o potrivire standard pentru țevi de 15 mm, facilitând instalarea în orice sistem compatibil. Din punct de vedere tehnic, supapa are caracteristici de debit procentual egal, ceea ce asigură o controlabilitate precisă și liniară. Coeficientul de debit variază de la B la AB, 0,29 cv sau 0,25 kvs, în timp ce coeficientul de debit general este de 0,2 kvs sau 0,23 cv. Diferența maximă de presiune pentru supapele din clasa de presiune PN16 este de 62,05 kPa în modul silențios și de 351,6 kPa în timpul duratei normale de viață. Intervalul de control 50:1 permite o precizie excepțională în diverse condiții de funcționare. Supapa are un grad de scurgere de clasa IV-S1 (0,005%), ceea ce asigură o etanșeitate remarcabilă. VZ419E-15BP01 este fabricată din materiale robuste pentru o durată lungă de viață și fiabilitate. Atât corpul supapei, cât și garnitura sunt fabricate din alamă, în timp ce tija supapei este fabricată din oțel inoxidabil (AISI 303) pentru durabilitate și rezistență la coroziune. Atât garnitura scaunului portului A, cât și garnitura tijei sunt fabricate din EPDM (etilen propilen dien monomer), care oferă o rezistență excelentă la temperatură și substanțe chimice. Mișcarea liniară a tijei asigură o funcționare precisă și consistentă în toate aplicațiile. Acest produs a fost dezvoltat în principal pentru piețele din Europa, Asia-Pacific și Australia, îndeplinind cerințele și standardele stricte ale acestor regiuni.
Supape și actuatoare Schneider Electric Zone - VZ419E - 15BP01 - VZ419E - 15BP 0.25E SU 00 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, Tavan răcit, Unitate terminală
Compatibilitate cu mediul: 25% glicol, 30% glicol, apă, 50% glicol
Specificații tehnice
Configurație supapă: Bypass cu 3 căi
Tip conexiune supapă: G Externă
Dimensiune conexiune supapă: G 1/2A
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristici de debit: Procentaj egal
Coeficient de debit de la B la AB: 0,29 cv, 0,25 kvs
Coeficient de debit: 0,2 kvs, 0,23 cv
Clasă de presiune: PN16
Diferență maximă de presiune a fluidului în funcționare normală: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 351,6 kPa
Domeniul de control al supapei de control: 50:1
Scurgeri la scaun: Port: Clasa IV-S1 (0,005%)
Mișcare tijă: Liniară
Materiale și design
Material garnitură: Alamă
Material corp: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Piețe țintă
Regiune țintă:Europa, regiunea Asia-Pacific, Australia
