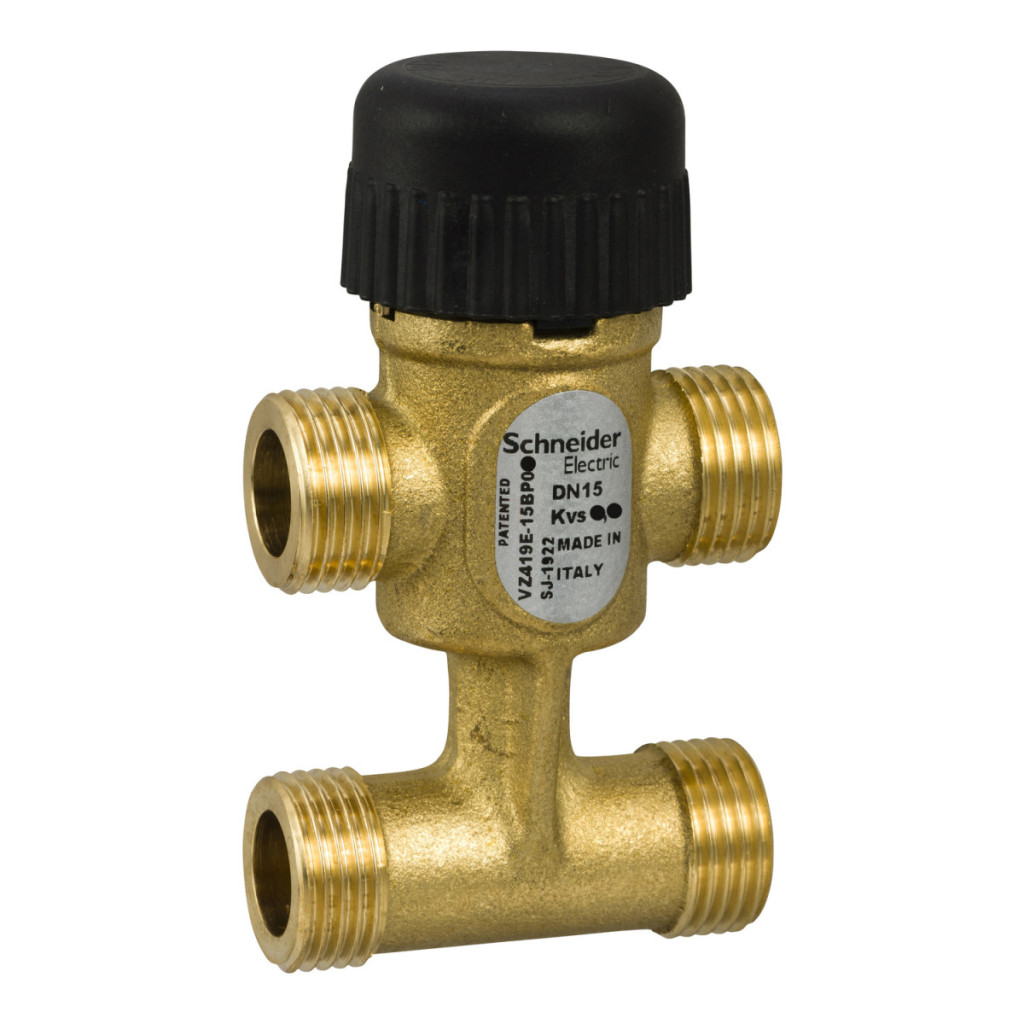

Supapa de zonă Schneider Electric VZ419E-15BP02 este un element de control versatil și precis, conceput special pentru utilizarea în sistemele de servicii pentru clădiri. Această supapă de bypass cu 3 căi de 15 mm are o conexiune externă G și o carcasă durabilă din alamă, asigurând o durată lungă de viață și performanțe fiabile chiar și în cele mai exigente aplicații de servicii pentru clădiri. Supapa de zonă VZ419E-15BP02 este instalată în principal în unități de ventiloconvectoare, tavane răcite și alte unități terminale. Supapa are un coeficient de debit de 0,4 kvs, ceea ce permite un control precis al debitului de fluid. Această supapă este compatibilă cu o varietate de medii, inclusiv apă curată și soluții de glicol de diferite concentrații (25%, 30% și 50%). Această versatilitate asigură faptul că supapa poate fi utilizată într-o varietate de sisteme de servicii pentru clădiri, inclusiv în aplicații de încălzire și răcire. Caracteristicile tehnice ale valvei VZ419E-15BP02 includ caracteristici de debit procentuale egale, care asigură o controlabilitate optimă. Coeficientul de debit de la B la AB este de 0,29 cv (0,25 kvs), în timp ce coeficientul de debit total este de 0,46 cv (0,4 kvs). Supapa aparține clasei de presiune PN16 și poate fi utilizată la diferite presiuni de funcționare: în modul silențios, diferența maximă de presiune este de 62,05 kPa, în timp ce în modul normal de funcționare, această valoare poate fi de 351,6 kPa. Supapa are un interval de control de 50:1, ceea ce asigură o controlabilitate excelentă în diverse condiții de debit. Supapa are o tijă liniară, iar clasa de scurgere a portului A este IV-S1 (0,005%), ceea ce înseamnă o etanșeitate excelentă. Materialele structurale ale supapei au fost selectate cu atenție pentru durabilitate și fiabilitate: corpul și garnitura sunt fabricate din alamă, în timp ce tija este fabricată din oțel inoxidabil AISI 303. Garniturile sunt fabricate din material EPDM (monomer de etilenă propilenă dienă) de înaltă calitate, care asigură etanșeitate pe termen lung și rezistență la diverse medii. Supapa este destinată utilizării în Europa, regiunea Asia-Pacific și Australia, îndeplinind specificațiile și cerințele fiecărei regiuni.
Supape și actuatoare Schneider Electric Zone - VZ419E - 15BP02 - VZ419E - 15BP 0.4E SU 00 Date tehnice
Date generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, Tavan răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Caracteristici ale supapei
Configurație supapă: Bypass cu 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 1/2A
Dimensiune corp supapă: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristică debit: Procent egal
Coeficient de debit de la B la AB: 0,29 cv, 0,25 kvs
Coeficient de debit: 0,4 kvs, 0,46 cv
Clasă de presiune: PN16
Presiunea maximă a fluidului delta P pentru funcționare silențioasă: 62,05 kPa
Presiunea maximă a fluidului delta P pentru durata de viață normală: 351,6 kPa
Intervalul supapei de control: 50:1
Scurgeri la scaunul supapei: Port A: Clasa IV-S1 (0,005%)
Mișcare tijă: Lineară
Materiale
Material garnitură: Alamă
Material corp supapă: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port A: EPDM (monomer de etilenă propilenă dienă)
Material garnitură tijă: EPDM (monomer de etilenă propilenă dienă)
Piață țintă
Regiune țintă: Europa, Asia-Pacific, Australia
