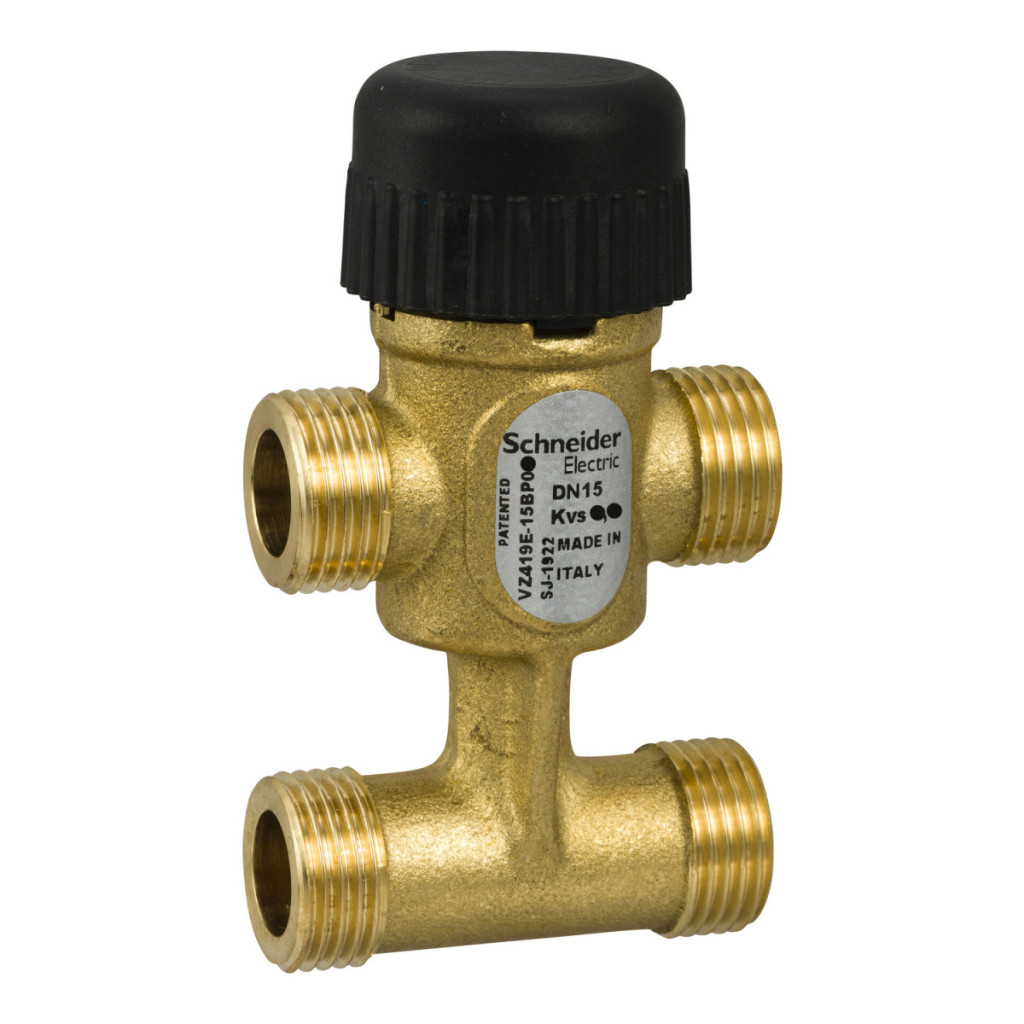

VZ419E-15BP03 este o supapă de zonă bypass de 15 mm, cu 3 căi, de înaltă calitate, de la Schneider Electric, cu conexiune externă G și construcție din alamă, cu un coeficient de debit de 0,6 kvs. Această supapă de zonă este ideală pentru diverse aplicații în domeniul serviciilor pentru clădiri, în special pentru ventiloconvectoare, sisteme de răcire prin tavan și alte unități terminale. Versatilitatea valvei de zonă VZ419E-15BP03 este demonstrată de compatibilitatea sa cu diverse medii, inclusiv amestecuri de apă și glicol cu concentrații de 25%, 30% și chiar 50%. Supapa are o conexiune cu filet extern G 1/2A, care facilitează conectarea la țevi de 15 mm. Caracteristica de debit procentual uniform asigură o controlabilitate precisă, în timp ce coeficientul de debit de 0,6 kvs (0,69 cv) permite un debit adecvat în sistem. Coeficientul de debit între B și AB este de 0,4 kvs (0,46 cv). Supapa de zonă Schneider Electric VZ419E-15BP03 aparține clasei de presiune PN16, ceea ce asigură o rezistență excelentă la presiune. Diferența maximă de presiune a supapei este de 62,05 kPa în modul silențios, în timp ce poate ajunge până la 351,6 kPa în timpul duratei normale de viață. Intervalul de control 50:1 (capacitate de reglare) asigură un spectru larg de funcționare, în timp ce valoarea de scurgere de clasa IV-S1 (0,005%) la portul A garantează o etanșeitate fiabilă. Supapa funcționează cu ridicare liniară a tijei, rezultând o curbă caracteristică de control previzibilă. Materialele utilizate în supapa de zonă VZ419E-15BP03 sunt, de asemenea, de o calitate excepțională: corpul supapei și componentele interne sunt fabricate din alamă, în timp ce tija supapei este fabricată din oțel inoxidabil AISI 303. Garniturile sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență excelentă la diverse medii și garantează o durată lungă de viață. Piețele țintă ale produsului includ Europa, regiunea Asia-Pacific și Australia, astfel încât acesta a fost proiectat pentru a îndeplini standardele globale. Supapa de zonă Schneider Electric VZ419E-15BP03 este o componentă fiabilă pentru sistemele profesionale de servicii pentru clădiri, oferind un control precis și fiabilitate operațională pe termen lung.
Date tehnice VZ419E-15BP03
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonă
Aplicația dispozitivului: Ventiloconvector, Răcire tavan, Unitate terminală
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, apă, glicol 50%
Caracteristici supapă
Configurație supapă: bypass cu 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 1/2A
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristică debit: Procent egal
Coeficient de debit între B și AB: 0,46 cv, 0,4 kvs
Coeficient de debit: 0,6 kvs, 0,69 cv
Clasă de presiune: PN16
Diferență maximă de presiune a fluidului în modul silențios: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 351,6 kPa
Domeniul de control al supapei de control: 50:1
Scurgeri la scaun: Portul A: Clasa IV-S1 (0,005%)
Mișcare tijă: Linear
Materiale
Material component intern:Alamă Materialul corpului supapei: Alamă Materialul tijei supapei: Oțel inoxidabil AISI 303 Materialul garniturii scaunului: Port A: EPDM (etilen propilen dien monomer) Materialul garniturii tijei supapei: EPDM (etilen propilen dien monomer) EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Informații regionale
Piață țintă: Europa, regiunea Asia-Pacific, Australia
