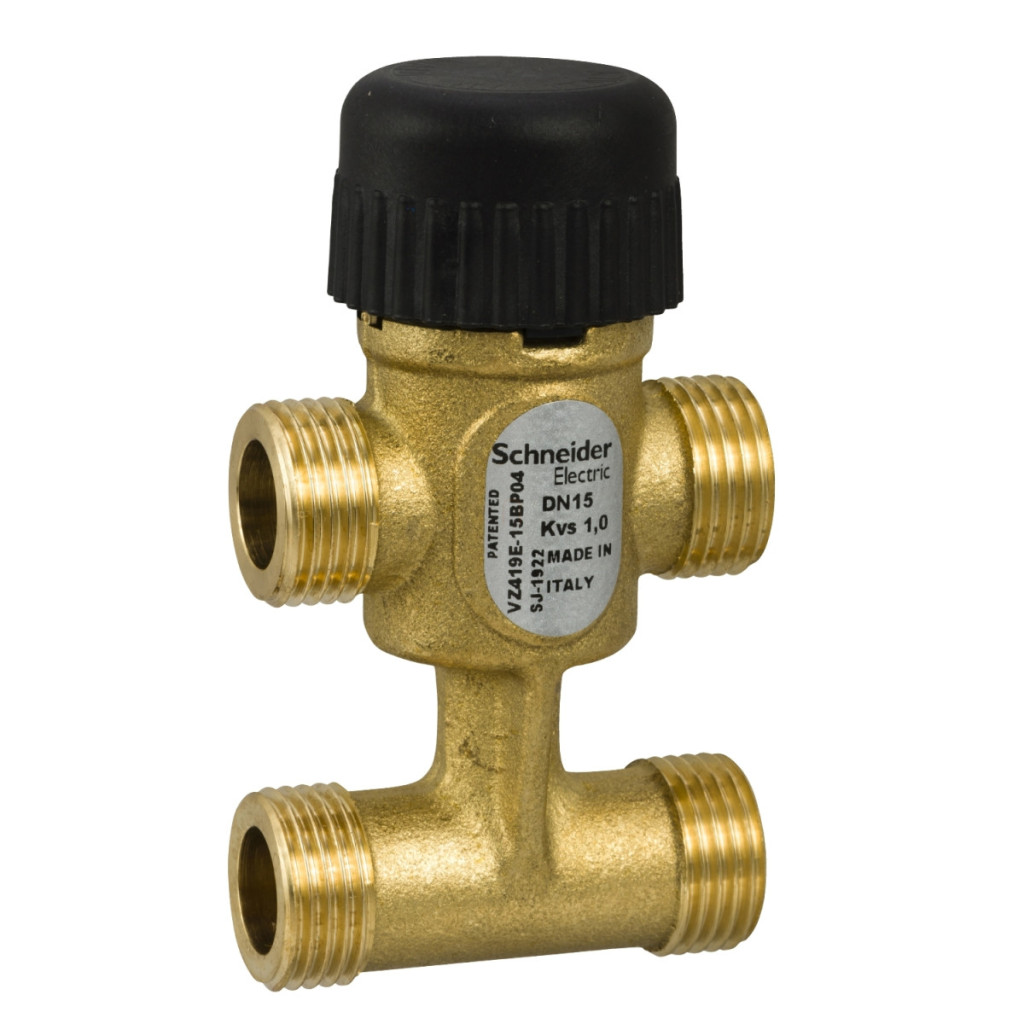

Supapa de zonă Schneider Electric VZ419E-15BP04 este o supapă de bypass de înaltă calitate, de 15 mm, cu 3 căi, cu conexiune externă G și carcasă din alamă. Această supapă compactă și fiabilă, cu un coeficient de debit de 1 kvs, este alegerea ideală pentru ventiloconvectoare, tavane răcite și alte unități terminale în care este necesar un control precis al debitului de fluid. Modelul VZ419E-15BP04 oferă o versatilitate remarcabilă în ceea ce privește mediile compatibile: poate fi utilizat cu apă, precum și cu soluții de glicol de 25%, 30% și chiar 50%. Această flexibilitate vă permite să o utilizați într-o varietate de sisteme de încălzire și răcire, inclusiv în cele în care este necesară protecția împotriva înghețului. Supapa are o configurație de bypass cu 3 căi, care asigură un debit continuu și previne acumularea de presiune în sistem. Dimensiunea conexiunii G 1/2A și dimensiunea corpului de 15 mm (1/2 inch) se potrivesc cu țevile și fitingurile standard. În ceea ce privește performanța, VZ419E-15BP04 are o curbă caracteristică de debit procentual uniformă, care oferă o controlabilitate excelentă. Valoarea coeficientului de debit (kvs) este 1, iar coeficientul de debit între B și AB este 0,6 kvs (0,69 cv). Acesta aparține clasei de presiune PN16 și poate rezista la o diferență maximă de presiune a fluidului de până la 351,6 kPa în timpul duratei normale de viață, în timp ce diferența maximă de presiune recomandată în modul silențios este de 62,05 kPa. Supapa are un interval de control de 50:1, ceea ce permite un control extrem de precis. Portul A are o clasă de scurgere IV-S1 (0,005%), ceea ce înseamnă o etanșare excelentă. VZ419E-15BP04 este fabricat din materiale de înaltă calitate: corpul și garnitura sunt din alamă, iar tija este din oțel inoxidabil AISI 303. În ceea ce privește materialele de etanșare, atât scaunul, cât și tija sunt prevăzute cu garnituri din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență chimică și termică excelentă. Supapa are o mișcare liniară, ceea ce contribuie la o controlabilitate precisă. Produsul este fabricat pentru piețe specifice din Europa, Asia-Pacific și Australia, asigurând conformitatea cu standardele și cerințele aplicabile în aceste regiuni. Supapa de zonă Schneider Electric VZ419E-15BP04 este o soluție fiabilă și versatilă, care oferă performanțe și durabilitate excelente într-o varietate de aplicații HVAC.
Supape și actuatoare Schneider Electric Zone - VZ419E - 15BP04 - VZ419E - 15BP 1.0E SU 00 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, Tavan răcit, Unitate terminală
Compatibilitate cu mediile
Medii compatibile: 25% glicol, 30% glicol, apă, 50% glicol
Date tehnice
Configurație supapă: bypass cu 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 1/2A
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristică debit: Procent egal
Coeficient de debit între B și AB: 0,69 cv, 0,6 kvs
Coeficient de debit: 1 kvs, 1,16 cv
Clasă de presiune: PN16
Diferența maximă de presiune a fluidului în timpul funcționării în regim de repaus: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 351,6 kPa
Domeniu de control al supapei de control: 50:1
Scurgeri la scaun: A praf: Clasa IV-S1 (0,005%)
Mișcare tijă: Linear
Materiale
Material garnitură: Alamă
Material corp: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material etanșare scaun: A praf: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Informații regionale
Regiune țintă: Europa, Asia-Pacific, Australia
