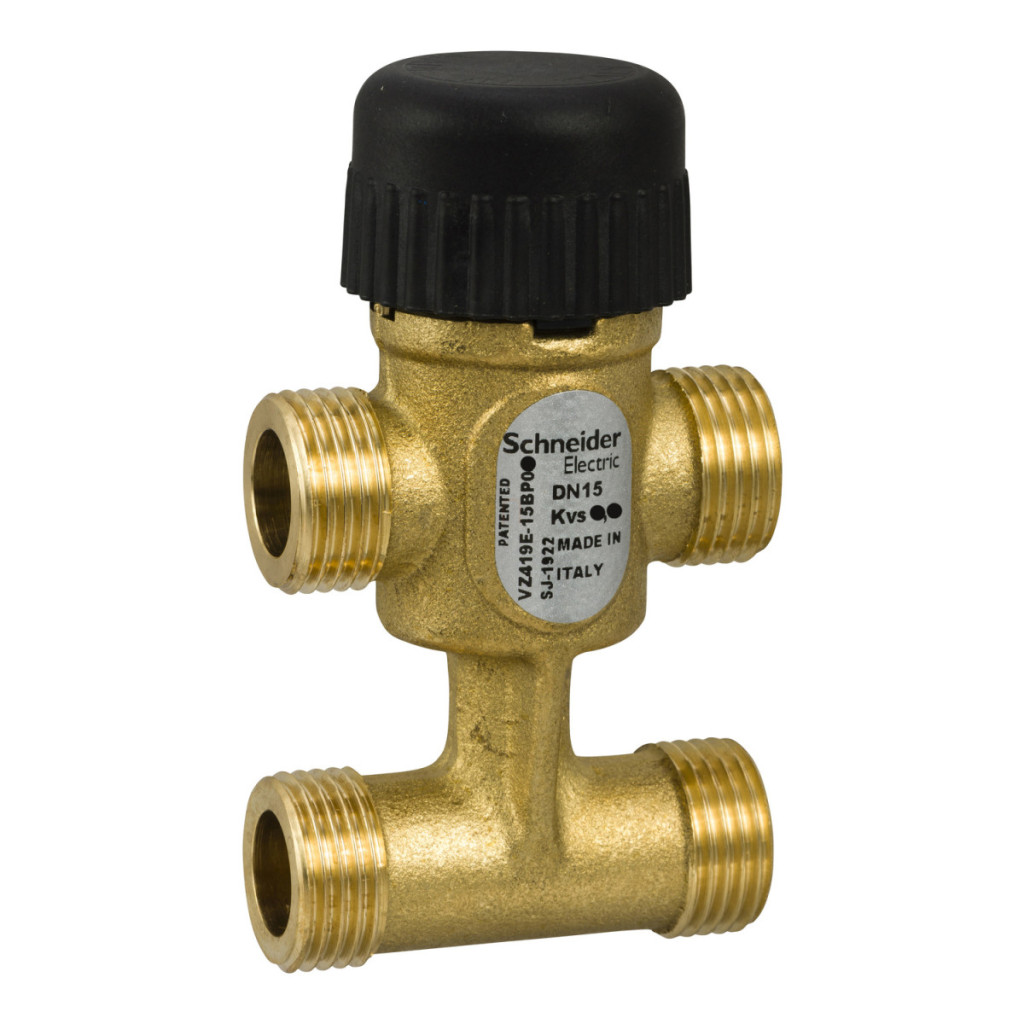

Supapa de zonă Schneider Electric VZ419E-15BP05 este o supapă de bypass profesională, de 15 mm, cu 3 căi, cu conexiune externă G și carcasă din alamă. Acest model are un coeficient de debit de 1,6 kvs, asigurând un debit eficient al fluidului în diverse aplicații din domeniul serviciilor pentru clădiri. Produsul este conceput în principal pentru controlul ventiloconvectoarelor, tavanelor răcite și altor unități terminale. Datorită compatibilității sale versatile, poate fi utilizat cu apă curată, precum și cu diverse concentrații de glicol (25%, 30%, 50%). Configurația bypass cu 3 căi permite controlul precis al direcției fluidului în cadrul sistemului. Supapa are o dimensiune de racord G 1/2A, care asigură o potrivire standard pentru țevi de 15 mm. Modelul VZ419E-15BP05 are caracteristici de debit procentuale egale, ceea ce este deosebit de avantajos pentru cerințele de control precis. Coeficientul de debit între porturile B și AB este de 1,16 cv (1 kvs), în timp ce coeficientul de debit total este de 1,6 kvs (1,85 cv). Produsul aparține clasei de presiune PN16, cu o diferență maximă de presiune de 62,05 kPa în modul silențios și 351,6 kPa în timpul duratei normale de viață. Are o gamă de control excelentă de 50:1, ceea ce permite un control extrem de precis pe o gamă largă de funcționare. Portul A are o clasă de scurgere de IV-S1 (0,005%), ceea ce înseamnă pierderi minime chiar și când este închis. Supapa funcționează cu mișcare liniară, ceea ce asigură o funcționare ușor de calculat și controlabil. VZ419E-15BP05 este fabricat din materiale de înaltă calitate: corpul și componentele interne sunt din alamă, tija este din oțel inoxidabil AISI 303, iar garniturile sunt din EPDM (monomer de etilenă propilenă dienă), care are o rezistență termică și o durabilitate excelente. Produsul este destinat utilizării în Europa, Asia-Pacific și Australia, îndeplinind standardele și cerințele din aceste regiuni. Supapa de zonă Schneider Electric VZ419E-15BP05 este alegerea ideală pentru proiectele de automatizare a clădirilor în care funcționarea fiabilă și controlul precis al debitului de fluid sunt esențiale.
Supape și actuatoare Schneider Electric Zone - VZ419E - 15BP05 - VZ419E - 15BP 1.6E SU 00 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventilo-convector, tavan răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, apă, glicol 50%
Specificații tehnice
Configurație supapă: bypass cu 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 1/2A
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristică de debit: Procent egal
Coeficient de debit între B și AB: 1,16 cv, 1 kvs
Coeficient de debit: 1,6 kvs, 1,85 cv
Clasă de presiune: PN16
Diferență maximă de presiune a fluidului în modul silențios: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 351,6 kPa
Domeniul de control al supapei de control: 50:1
Scurgeri la scaun: Port A: Clasa IV-S1 (0,005%)
Caracteristici structurale
Mișcare: Linear
Material intern:Alamă
Material corp: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Clasa A: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Informații regionale
Regiune țintă:Europa, Asia-Pacific, Australia
