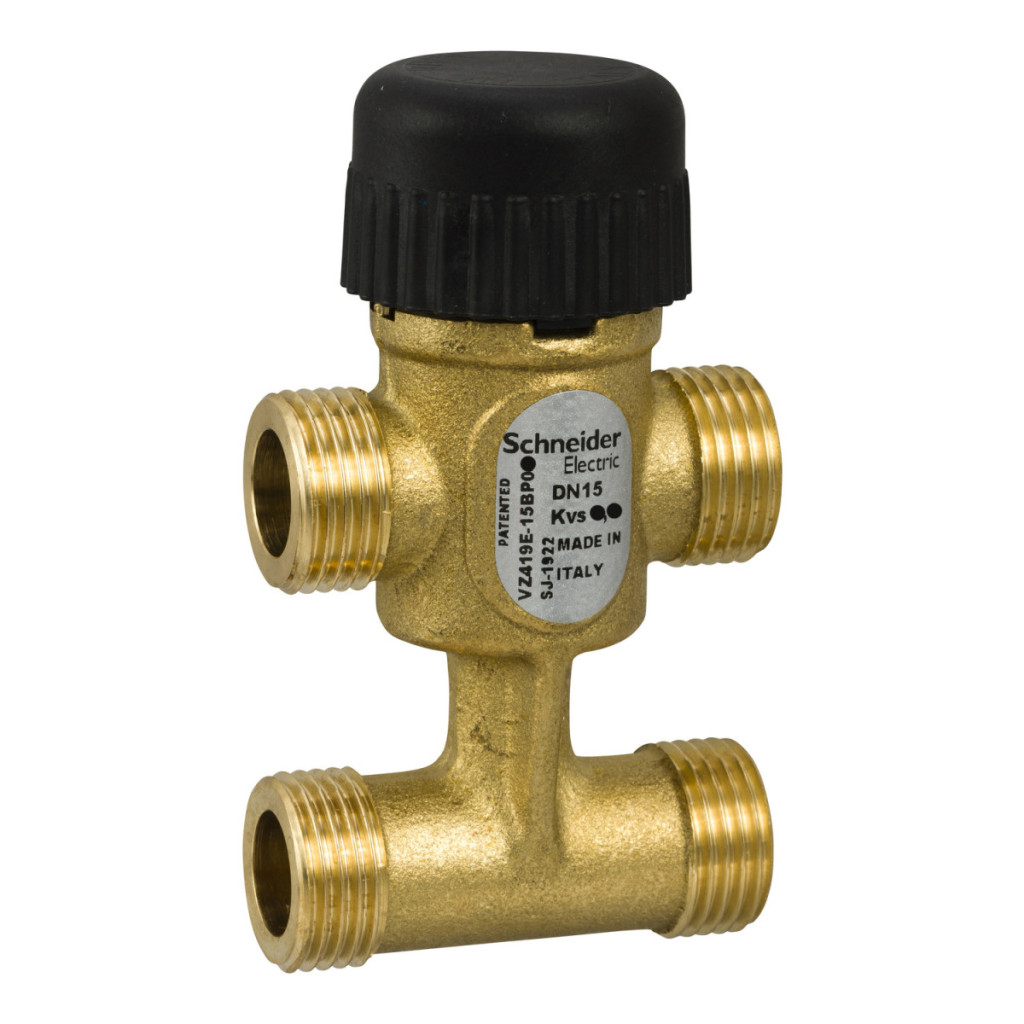

Supapa de zonă Schneider Electric, tip VZ419E-15BP06, este o supapă de zonă de 15 mm cu bypass cu 3 căi, care reprezintă o soluție excelentă pentru sistemele moderne de servicii pentru clădiri. Această supapă din alamă cu racord extern G și o valoare de 2 kvs este deosebit de potrivită pentru utilizarea în unități de ventiloconvectoare, sisteme de răcire a tavanului și unități terminale. Supapa de zonă VZ419E-15BP06 este fabricată cu o configurație de bypass cu 3 căi, care permite controlul eficient al debitului de fluid în sistem. Supapa are conexiuni G 1/2A, care corespund unei dimensiuni a țevii de 15 mm (1/2 inch). Caracteristica sa remarcabilă este debitul său procentual egal, care permite un control precis. Coeficientul de debit măsurat de la B la AB este de 1,85 cv (1,6 kvs), în timp ce coeficientul de debit total este de 2 kvs (2,31 cv), ceea ce o face potrivită pentru o varietate de cerințe de debit. Supapa de zonă Schneider Electric VZ419E-15BP06 aparține clasei de presiune PN16, cu o diferență maximă de presiune de 62,05 kPa în funcționare silențioasă și 255,1 kPa în condiții normale de funcționare. Are o gamă de control remarcabilă de 50:1, care asigură un control de înaltă precizie. Închiderea supapei pe portul A este clasificată ca Clasa IV-S1 (0,005%), ceea ce garantează scurgeri minime. Mișcarea liniară a tijei asigură un control precis în diverse aplicații. Supapa este fabricată din materiale de înaltă calitate: corpul și garnitura sunt din alamă, tija este din oțel inoxidabil (AISI 303), iar garniturile sunt din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență chimică și termică excelentă. Supapa este compatibilă cu o varietate de medii, inclusiv apă și soluții de glicol 25%, 30% și 50%, ceea ce o face flexibilă pentru utilizare în diverse sisteme de încălzire și răcire. Regiunile țintă pentru supapa de zonă Schneider Electric VZ419E-15BP06 includ Europa, regiunea Asia-Pacific și Australia, ceea ce indică aplicabilitatea globală a produsului.
Supapă de zonă, 15 mm, bypass cu 3 căi, G extern, alamă, 2kvs Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Unitate ventiloconvector, răcire tavan, Unitate terminală
Compatibilitate mediu: 25% glicol, 30% glicol, apă, 50% glicol
Date tehnice
Configurație supapă: bypass cu 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 1/2A
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristici de debit: Procent egal
Coeficient de debit de la B la AB: 1,85 cv, 1,6 kvs
Coeficient de debit: 2 kvs, 2,31 cv
Clasă de presiune: PN16
Diferență maximă de presiune a fluidului în funcționare normală: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 255,1 kPa
Domeniul de control al supapei de control: 50:1
Închiderea supapei: Port A: Clasa IV-S1 (0,005%)
Mișcarea tijei: Linear
Caracteristicile materialelor
Materialul garniturii: Alamă
Materialul corpului: Alamă
Materialul tijei: Oțel inoxidabil AISI 303
Material garnitură scaun: Portul: EPDM (monomer de etilenă propilenă dienă)
Material garnitură tijă: EPDM (monomer de etilenă propilenă dienă)
Alte informații
Regiune țintă: Europa, regiunea Asia-Pacific, Australia
