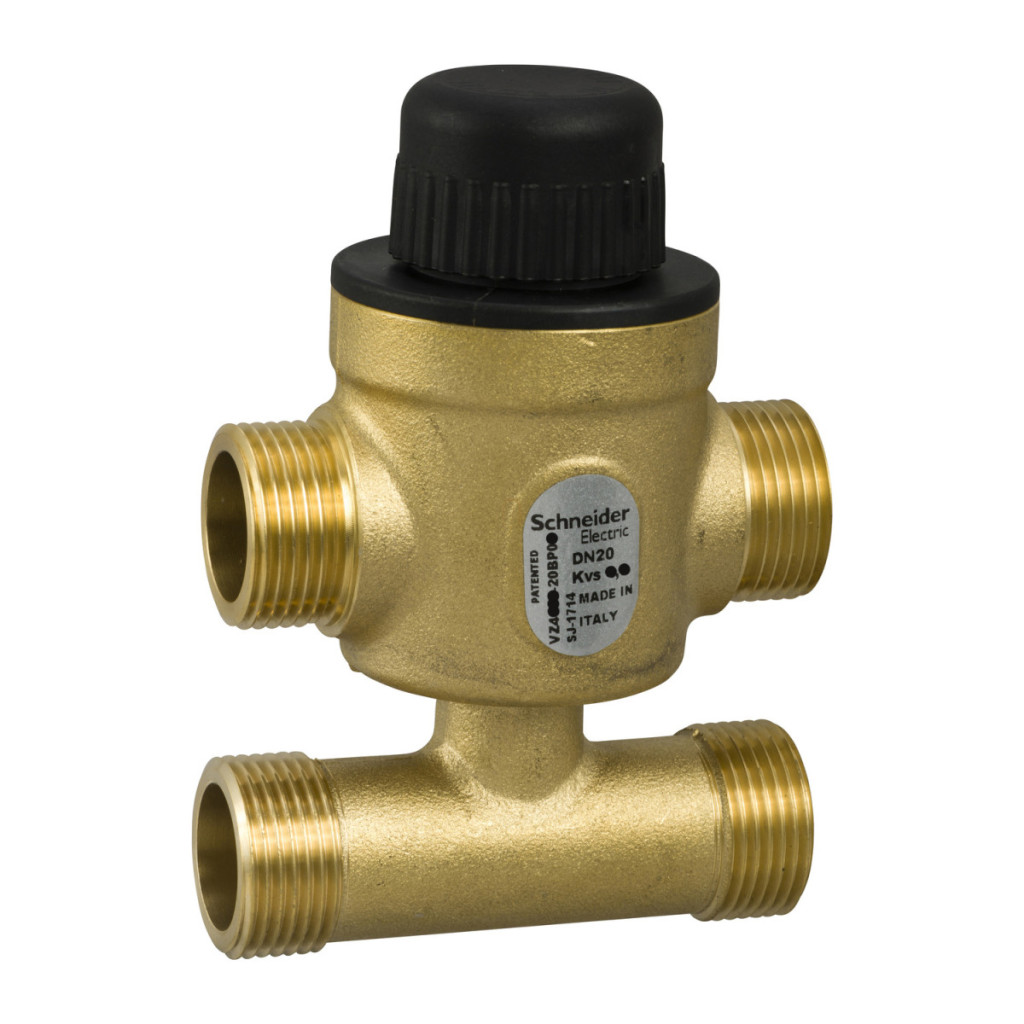

Supapa de zonă cu bypass cu trei căi Schneider Electric VZ419E-20BP07 este proiectată pentru aplicații profesionale în domeniul serviciilor pentru clădiri, în special pentru ventiloconvectoare, sisteme de tavan răcit și alte unități terminale. Această supapă din alamă de 20 mm (3/4") asigură un control fiabil și precis pentru reglarea debitului diverselor medii, inclusiv apă curată și soluții de glicol de diferite concentrații (25%, 30% și 50%). Caracteristicile tehnice remarcabile ale modelului VZ419E-20BP07 includ un coeficient de debit de 2,5 kvs (2,89 cv), care asigură un control ideal și uniform pentru sistemele de dimensiuni medii. Supapa are o caracteristică de debit procentual egal, ceea ce este deosebit de avantajos pentru un control gradual și precis. Intervalul de control remarcabil de 50:1 permite un control extrem de fin al debitului, de la valori minime la valori maxime. Supapa aparține clasei de presiune PN16, cu o diferență maximă de presiune de 62,05 kPa în modul silențios și 255,1 kPa în timpul duratei de viață normale. Produsul este fabricat din materiale de înaltă calitate: corpul supapei și componentele interne sunt din alamă, tija supapei este din oțel inoxidabil (AISI 303), iar garniturile sunt din EPDM (etilen propilen dien monomer), ceea ce asigură o rezistență chimică și o durabilitate excelente. Pentru portul A, scaunul supapei are o clasă de scurgere IV-S1 (0,005%), ceea ce garantează o etanșeitate excepțională. Mișcarea tijei supapei este liniară, asigurând o poziționare precisă și o funcționare consistentă. Supapa de zonă G 3/4A cu racord cu filet exterior poate fi integrată cu ușurință în sistemele existente și este compatibilă cu sistemele de control Schneider Electric. Proiectată pentru utilizare în Europa, Asia-Pacific și Australia, VZ419E-20BP07 respectă toate standardele internaționale relevante și este larg aplicabilă în clădiri comerciale și industriale unde controlul fiabil și precis al debitului este important. Configurația de bypass a supapei permite circulația continuă în sistem, ceea ce crește eficiența și stabilitatea sistemului.
Supapă de zonă, 20 mm, bypass cu 3 căi, G extern, alamă, 2,5 kvs Date tehnice
Caracteristici generale
Tipul produsului: Supapă
Tipul supapei: Supapă de zonă
Domeniu de aplicare: Ventilo-convector, Tavan răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Caracteristici tehnice
Configurație supapă: Bypass cu 3 căi
Tip racord supapă: Filet exterior G
Dimensiune racord supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristică de debit: Procent egal
Coeficient de debit B-AB: 1,85 cv / 1,6 kvs
Coeficient de debit: 2,5 kvs / 2,89 cv
Clasă de presiune: PN16
Diferență maximă de presiune a fluidului în modul silențios: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 255,1 kPa
Domeniul de control al supapei de control: 50:1
Scurgeri la scaunul supapei: Port A: Clasa IV-S1 (0,005%)
Mișcarea tijei supapei: Linear
Materiale
Materialul pieselor interne:Alamă Materialul corpului supapei: Alamă Materialul tijei supapei: Oțel inoxidabil AISI 303 Materialul garniturii scaunului: Port A: EPDM (monomer de etilenă propilenă dienă) Materialul garniturii tijei supapei: EPDM (monomer de etilenă propilenă dienă) EPDM (monomer de etilenă propilenă dienă)
Material garnitură tijă supapă: EPDM (monomer de etilenă propilenă dienă)
Informații generale
Piață țintă:Europa, regiunea Asia-Pacific, Australia
