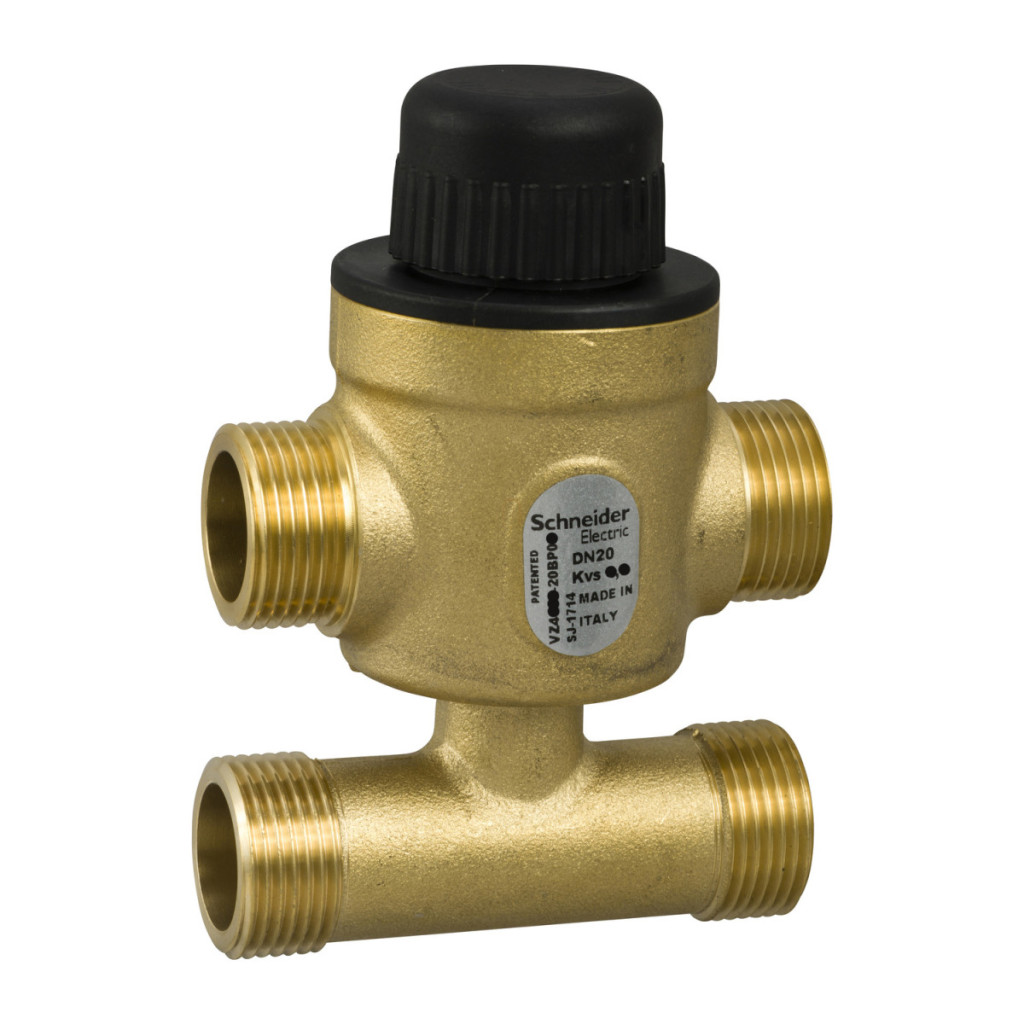

Schneider Electric VZ419E-20BP08 este o supapă de zonă bypass de înaltă calitate, de 20 mm, cu 3 căi, care este deosebit de potrivită pentru controlul precis al ventiloconvectoarelor, tavanelor răcite și unităților terminale. Supapa are o caracteristică de debit procentual uniformă, care permite un control precis în diverse condiții de debit. Modelul VZ419E-20BP08 are un coeficient de debit de 4 kvs, care corespunde unei valori de 4,62 cv, în timp ce coeficientul de debit între B și AB este de 2,5 kvs (2,89 cv). Supapa are o conexiune cu filet exterior G 3/4A, se potrivește cu țevi de 20 mm și are o presiune nominală PN16. Datorită calității excelente a materialelor, este extrem de durabilă: corpul supapei și garnitura sunt din alamă, iar tija este din oțel inoxidabil AISI 303. Garniturile sunt realizate din EPDM (etilen propilen diena monomer), care oferă o rezistență chimică excelentă. Scaunul din portul A garantează o valoare de scurgere de clasa IV-S1 (0,005%), care este extrem de scăzută și oferă o izolare excelentă. Supapa de zonă VZ419E-20BP08 a fost proiectată având în vedere versatilitatea, fiind compatibilă cu apă și soluții de glicol de diferite concentrații (25%, 30%, 50%). Supapa are o mișcare liniară și un interval de control de 50:1, ceea ce oferă o flexibilitate excepțională în diverse aplicații. Valoarea maximă delta P a presiunii fluidului este de 62,05 kPa în modul silențios și de 103,4 kPa în timpul funcționării normale. Această supapă este proiectată în principal pentru piețele din Europa, Asia-Pacific și Australia, respectând reglementările și standardele locale. Supapa de zonă Schneider Electric VZ419E-20BP08 este alegerea ideală pentru integratorii de sisteme, inginerii de servicii pentru clădiri și antreprenorii care caută un dispozitiv de control fiabil, precis și durabil pentru sistemele de încălzire și răcire. Produsul este recomandat în special pentru proiecte în care sunt importante controlul precis al zonei, funcționarea fiabilă și optimizarea eficienței energetice a sistemului. Cu toate acestea, nu este recomandat pentru aplicații în care condițiile depășesc valorile de presiune specificate sau pentru utilizarea cu fluide altele decât mediile compatibile.
VZ419E-20BP08 Date tehnice
Caracteristici generale
Tipul produsului sau componentului: Supapă
Tipul supapei: Zonă
Aplicația dispozitivului: Ventilo-convector, Tavan răcit, Unitate terminală
Compatibilitate cu fluidul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Caracteristici tehnice
Configurație supapă: Bypass cu 3 căi
Tip conexiune supapă: G Externă
Dimensiune conexiune supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristică debit: Procent egal
Coeficient de debit între B și AB: 2,89 cv, 2,5 kvs
Coeficient de debit: 4 kvs, 4,62 cv
Clasă de presiune: PN16
Presiunea maximă a fluidului delta P în timpul funcționării în regim de repaus: 62,05 kPa
Presiunea maximă a fluidului delta P în timpul duratei normale de viață: 103,4 kPa
Domeniu de control al supapei de control: 50:1
Scurgeri la scaun: Port A: Clasa IV-S1 (0,005 %)
Mișcare tijă: Linear
Materiale
Material garnitură: Alamă
Material corp: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material etanșare scaun: Port A: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Piață țintă
Regiune țintă: Europa, Asia-Pacific, Australia
