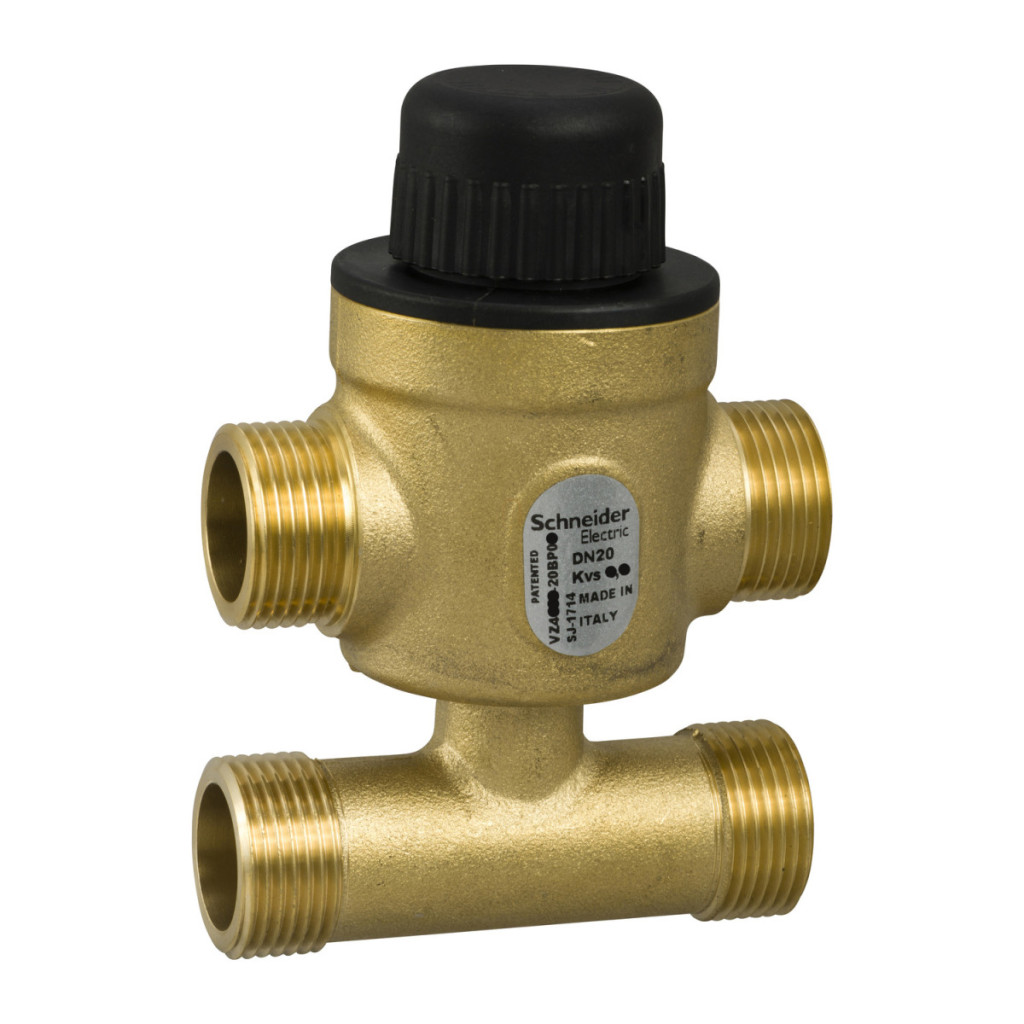

Supapa de zonă Schneider Electric VZ419E-20BP09 este o supapă de bypass versatilă cu 3 căi, de 20 mm, care oferă o soluție ideală pentru aplicații în domeniul serviciilor pentru clădiri. Această supapă de zonă din alamă cu conexiune externă G este special concepută pentru ventiloconvectoare, tavane răcite și unități terminale, asigurând un control eficient al fluxului de fluid în sistemele moderne de servicii pentru clădiri. Produsul este foarte compatibil cu o gamă largă de medii, fiind potrivit pentru utilizarea cu apă și soluții de glicol de 25%, 30% și chiar 50%. Modelul VZ419E-20BP09 are o dimensiune de racord G 3/4A și o dimensiune a corpului de 20 mm (3/4 inch), care este o dimensiune obișnuită în majoritatea sistemelor comerciale și industriale. Caracteristica de debit procentual uniform asigură o controlabilitate precisă, în timp ce coeficientul de debit de 6 kvs (6,94 cv) oferă un debit adecvat pentru majoritatea aplicațiilor. Valoarea coeficientului de debit variază de la B la AB și este de 4 kvs (4,62 cv). Din punct de vedere tehnic, supapa aparține clasei de presiune PN16, cu o diferență maximă de presiune a fluidului de 62,05 kPa în timpul funcționării silențioase și de 103,4 kPa în timpul duratei normale de viață. Intervalul de control de 50:1 permite o precizie excelentă, în timp ce clasa de scurgere IV-S1 (0,005%) a portului A garantează o etanșeitate fiabilă. Mișcarea liniară a tijei asigură un control lin și precis. Supapa VZ419E-20BP09 este fabricată din materiale de înaltă calitate: garnitura și corpul sunt din alamă, iar tija este din oțel inoxidabil AISI 303. Atât garnitura scaunului, cât și garnitura tijei sunt fabricate din EPDM (monomer de etilenă propilenă dienă), care oferă o rezistență excelentă la căldură și substanțe chimice, crescând durata de viață și fiabilitatea supapei. Supapa de zonă Schneider Electric VZ419E-20BP09 este destinată piețelor din Europa, Asia, regiunea Pacificului și Australia, asigurând că acest produs îndeplinește standardele de calitate recunoscute la nivel mondial. Dacă aveți nevoie de o supapă de zonă fiabilă, durabilă și eficientă pentru sistemul dvs. de servicii pentru clădiri, modelul Schneider Electric VZ419E-20BP09 este o alegere excelentă, combinând calitatea premium cu designul funcțional.
Supape și actuatoare Schneider Electric Zone - VZ419E - 20BP09 - VZ419E - 20BP 6.0E SU 00 Date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Ventiloconvector, tavan răcit, unitate terminală
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, apă, glicol 50%
Specificații tehnice
Configurație supapă: bypass cu 3 căi
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 3/4A
Dimensiune corp: 20 mm (3/4 in)
Dimensiune țeavă: 20 mm
Caracteristici de curgere: Procent egal
Coeficient de curgere de la B la AB: 4,62 cv, 4 kvs
Coeficient de debit: 6 kvs, 6,94 cv
Clasă de presiune: PN16
Diferența maximă de presiune a fluidului în timpul funcționării în regim de repaus: 62,05 kPa
Diferența maximă de presiune a fluidului în timpul duratei normale de viață: 103,4 kPa
Gama supapei de control: 50:1
Scurgeri la scaun: Port A: Clasa IV-S1 (0,005%)
Mișcare tijă: Linear
Materiale
Material garnitură: Alamă
Material corp: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port A: EPDM (monomer de etilenă propilenă dienă)
Material etanșare tijă: EPDM (monomer de etilenă propilenă dienă)
Regiuni
Piață țintă: Europa, Asia-Pacific, Australia
