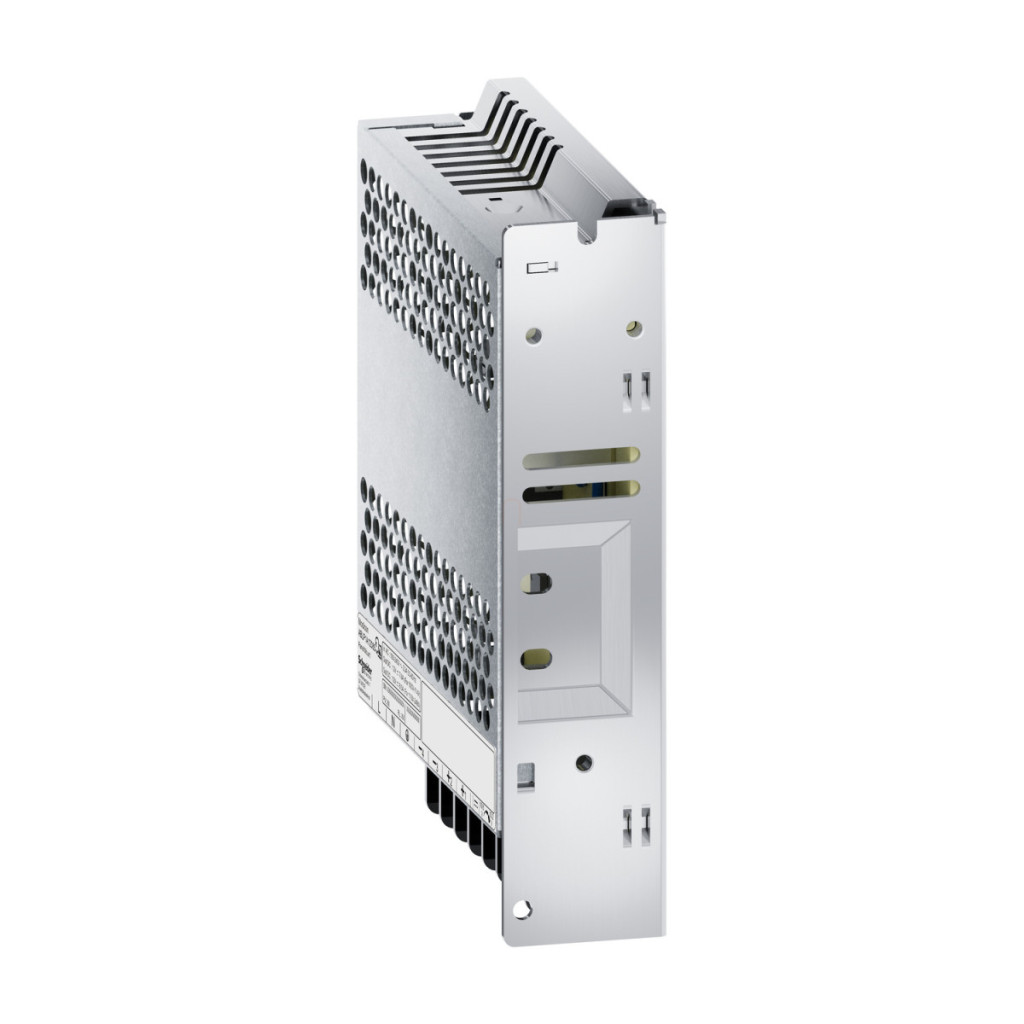

Schneider Electric Modicon ABLP1A12085 este o sursă de alimentare comutată reglată, care reprezintă o alegere excelentă pentru o gamă largă de aplicații industriale și de control. Dispozitivul are o carcasă din aluminiu și este montat pe panou, fiind ușor de instalat în diverse dulapuri de control și echipamente industriale. Sursa de alimentare ABLP1A12085 are o intrare universală care poate fi alimentată de la o tensiune monofazată de 100-240 V c.a. și furnizează o tensiune de ieșire stabilă de 12 V c.c. cu un curent de 8,5 A. Gama largă de tensiuni de intrare (90-264 V c.a.) îi permite să funcționeze în mod fiabil în diferite medii de rețea, fie că sunt rețele TN, TT sau IT. Frecvența nominală a rețelei poate fi între 50-60 Hz. Dispozitivul are o putere nominală de 100 W, suficientă pentru multe sarcini industriale de control, audiovizuale, de informare și comunicare. Sursa de alimentare Modicon are parametri tehnici excelenți: eficiența sa ajunge la 88% la o intrare de 230 V c.a., asigurând o generare redusă de căldură și o funcționare economică. Tensiunea de ieșire poate fi reglată între 10,8 și 13,2 V pentru a satisface cerințele precise de alimentare cu energie. Disiparea puterii este de 21 W, timpul de pornire este mai mic de 500 ms, iar timpul de menținere este mai mare de 20 ms la 115 V c.a. și mai mare de 40 ms la 230 V c.a. Dispozitivul este, de asemenea, capabil să pornească o sarcină capacitivă de 4000 μF, oferind flexibilitate pentru diferite sarcini. Undele de ieșire sunt mai mici de 120 mV, ceea ce înseamnă o tensiune continuă extrem de curată și stabilă. Sursa de alimentare are mai multe funcții de protecție: protejează împotriva suprasarcinilor și scurtcircuitelor cu resetare automată și împotriva supraîncălzirii și supratensiunii cu resetare manuală. Dispozitivul are o siguranță încorporată de 4 A care nu poate fi înlocuită. Conexiunea se realizează cu borne cu șurub: 0,75-2,5 mm² (AWG 18-14) fără manșoane pentru capete de cablu sau 0,75-1,5 mm² (AWG 18-16) cu manșoane pentru capete de cablu. Un LED verde indică starea tensiunii de ieșire. Sursa de alimentare Modicon ABLP1A12085 poate fi montată în diverse moduri: pe șine de tip TH35-15 și TH35-7,5, în conformitate cu standardul IEC 60715, pe șine DIN cu profil dublu sau chiar direct pe un panou. Dispozitivul are dimensiuni compacte: 97 mm lățime, 30 mm înălțime și 129 mm adâncime, cântărind doar 0,3 kg. Este potrivit atât pentru conexiuni paralele, cât și seriale, ceea ce permite conectarea mai multor unități în cazul cerințelor de putere mai mari sau al redundanței. Fiabilitatea este susținută și de o valoare MTBF (timpul mediu între defecțiuni) ridicată, de 700.000 de ore la 25 °C sub sarcină maximă, în conformitate cu standardul SR 332.
Date tehnice privind sursa de alimentare Modicon ABLP1A12085
Caracteristici generale
Familia de produse: Sursă de alimentare Modicon
Tipul produsului: Sursă de alimentare
Tipul sursei de alimentare: Mod de comutare reglat
Design: Montare pe panou
Material carcasă: Aluminiu
Tensiune nominală de intrare: 100...240 V c.a. monofazat
Putere nominală: 100 W
Tensiune de ieșire: 12 V c.c.
Curent de ieșire: 8,5 A
Parametri tehnici detaliați
Interval de tensiune de intrare: 90...264 V c.a.
Frecvența nominală a rețelei: 50...60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA la 240 V c.a. 4 A
Curent de pornire: 45 A la 115 V, 85 A la 230 V
Factor de putere: 0,55 la 115 V c.a., 0,45 la 230 V c.a.
Eficiență: 88% la 230 V c.a.
Interval de reglare a tensiunii de ieșire: 10,8...13,2 V
Disipare de putere: 21 W
Consum de curent: < 2,3 A la 115 V c.a., < 1,5 A la 230 V c.a.
Timp de pornire: < 500 ms
Timp de menținere: > 20 ms la 115 V c.a., > 40 ms la 230 V c.a.
Pornire cu sarcină capacitivă: 4000 µF
Undă reziduală: < 120 mV
Timp mediu între defecțiuni (MTBF): 700.000 ore la 25 °C, sarcină maximă (conform SR 332)
Protecții de ieșire
Protecție la suprasarcină și scurtcircuit: Resetare automată
Protecție la supraîncălzire: Resetare manuală
Protecție la supratensiune: Resetare manuală
Caracteristici de conectare și mecanice
Conectori: Conectare cu șurub: 0,75...2,5 mm² (AWG 18...AWG 14) fără manșoane
Conexiune cu șurub: 0,75...1,5 mm² (AWG 18...AWG 16) cu manșoane
Reglarea liniei și a sarcinii: < 0,5% 0-100% sarcină la 25°C, < 1% pe întreaga gamă de tensiune la 25 °C
Indicator de stare: 1 LED (verde) tensiune de ieșire
Adâncime: 129 mm
Înălțime: 30 mm
Lățime: 97 mm
Greutate: 0,3 kg
Conexiune de ieșire: Paralelă, Serială
Mediu de montare și funcționare
Montare: Șină tip TH35-15 (IEC 60715), șină tip TH35-7,5 (IEC 60715), șină DIN cu profil dublu, montare pe panou
Alimentare: SELV conform IEC 60950-1, IEC 60204-1, IEC 60364-4-41
Rezistență dielectrică: 3750 V c.a. între intrare și ieșire
Durată de viață: 10 ani
Categorie de supratensiune: II
Altitudine de funcționare: 5000 m
Rezistență la șocuri: 150 m/s² pentru până la 11 ms
Grad de protecție IP: IP10
Temperatura ambiantă în timpul funcționării: -30...50 °C fără reducere a puterii (poziție de montare A, B, F, G < 2000 m)
Temperatura ambiantă în timpul funcționării: 50...70 °C cu reducere a curentului de 2% / °C (poziție de montare A, B, F, G < 2000 m)
Clasa de protecție împotriva șocurilor electrice: Clasa I
Grad de contaminare: 2
Rezistență la vibrații: 3 mm (f= 2...9 Hz) conform IEC 60068-2-6, 10 m/s² (f= 9...200 Hz) conform IEC 60068-2-6
