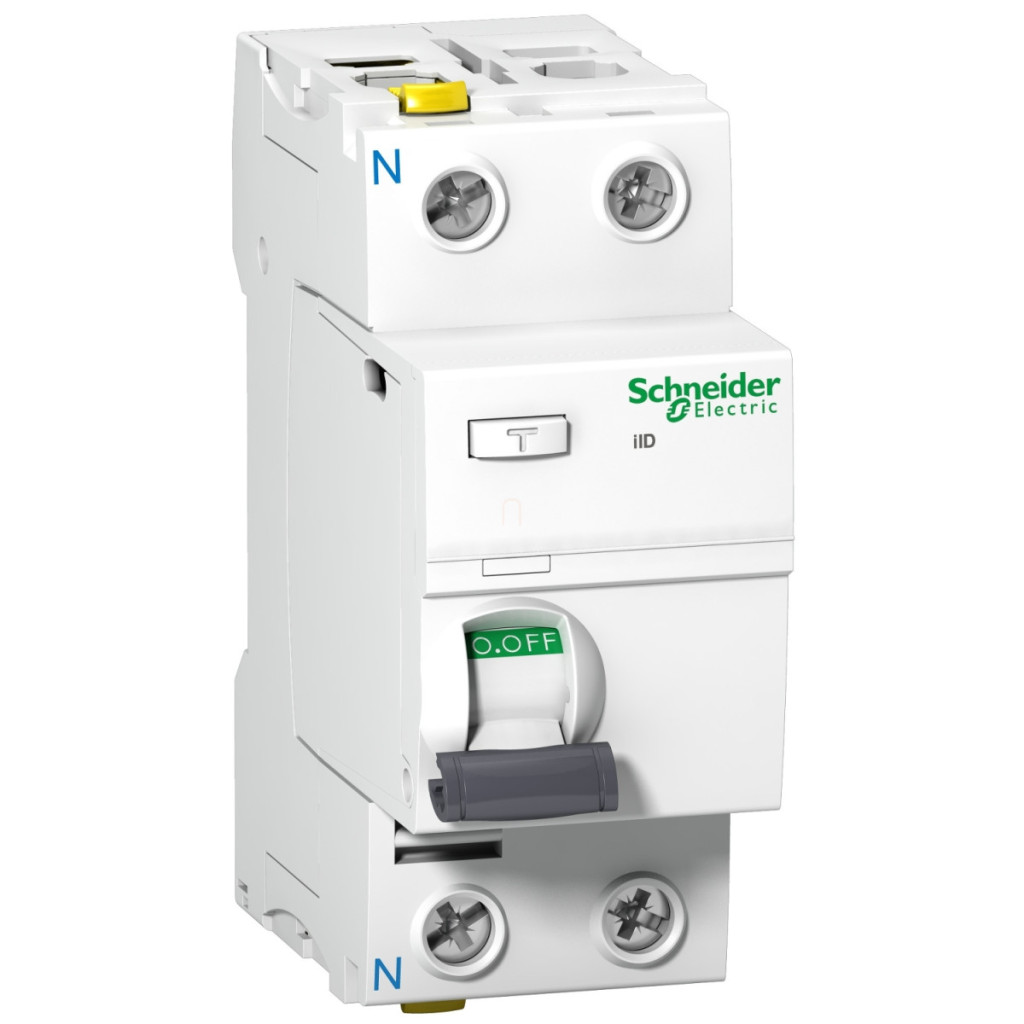

Întrerupătorul Schneider Electric Acti9 iID A9Z20216 oferă un nivel ridicat de protecție personală pentru rețelele electrice, în special în cazul în care se aplică cerințe de siguranță sporite. Acest dispozitiv cu 2 poli, de tip A, are un curent nominal de 16 amperi și o sensibilitate extremă la curentul de defect de 10 miliamperi, fiind ideal pentru utilizarea în zone cu risc crescut de electrocutare, cum ar fi băile, bucătăriile sau sistemele electrice exterioare. Dispozitivul de curent rezidual iID din gama Acti9 utilizează cele mai noi tehnologii de protecție. Fiind un dispozitiv de tip A, acesta poate detecta nu numai curenții de defect sinusoidali alternativi, ci și curenții de defect direcți pulsați, ceea ce este deosebit de important în locurile în care se utilizează dispozitive electronice, cum ar fi computere, iluminat LED sau echipamente de conversie a frecvenței. Dispozitivul este independent de tensiune, ceea ce înseamnă că funcția de protecție este activată chiar și în cazul în care tensiunea de rețea fluctuează sau există o pană parțială de curent. În ceea ce privește parametrii tehnici, dispozitivul funcționează la o tensiune nominală de 220-240 V c.a. și o frecvență de rețea de 50/60 Hz. Are o capacitate de întrerupere a scurtcircuitelor de 1500 A (Idm, Im) și o capacitate condiționată de întrerupere a scurtcircuitelor de 10 kA. Tensiunea de izolare este de 500 V c.a., iar rezistența la tensiune de impuls este de 6 kV. Durata de viață mecanică este de 20.000 de cicluri de comutare, iar durata de viață electrică este de 15.000 de cicluri în modul AC-1, asigurând o funcționare fiabilă pe termen lung. Starea dispozitivului este indicată de un indicator de stare de comutare și este controlată de un braț basculant. Se montează pe o șină DIN prin fixare și ocupă o lățime de numai 36 mm (lățimea a 4 module), ceea ce permite instalarea cu economie de spațiu în dulapurile de distribuție. Produsul este extrem de flexibil în ceea ce privește conectivitatea, datorită conectorilor dubli. La terminalele frontale pot fi conectate cabluri solide de la 1 la 35 mm² și cabluri torsadate de la 1 la 25 mm², precum și cabluri torsadate cu manșoane de la 1 la 25 mm². Terminalele din spate sunt potrivite pentru cabluri solide de la 1 la 25 mm² și cabluri torsadate sau torsadate cu manșoane de la 1 la 16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm atât pentru conexiunile superioare, cât și pentru cele inferioare. Intervalul de temperatură de funcționare al dispozitivului este între -25 °C și +60 °C, iar temperatura de depozitare este între -40 °C și +85 °C. Are un grad de protecție IP20 sau IP40 cu o carcasă modulară. Dispozitivul este conform cu standardele EN/IEC 61008-1 și EN/IEC 61008-2-1 și are un grad de poluare de 3.
Schneider Electric Acti9 iID - A9Z20216 - întrerupător automat, clasa A, 2P, 16A, 10mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumire scurtă: iID
Număr de poli: 2P
Poziția conductorului neutru: Stânga
Curent nominal: 16 A
Tip rețea: CA
Sensibilitate la curent de defect: 10 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 220...240 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de comutare și întrerupere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de stare de comutare: Da
Tip de control: Braț basculant
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Pas de 9 mm: 4
Înălțime: 91 mm
Lățime: 36 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiuni de blocare: Dispozitiv blocabil cu cheie
Conexiuni
Conectori:
Conector dublu în față 1...35 mm² solid
Conector dublu în față 1...25 mm² torsadat
Conector dublu în față 1...25 mm² cu manșoane răsucite la capătul firului
Conector dublu în partea din spate 1...25 mm² solid
Conector dublu în partea din spate 1...16 mm² torsadat
Conector dublu în partea din spate 1...16 mm² cu manșon răsucit la capătul firului
Lungimea de dezizolare a firului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 3,5 N.m pentru conexiunea superioară sau inferioară
Condiții de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatura ambiantă de depozitare: -40...85 °C
