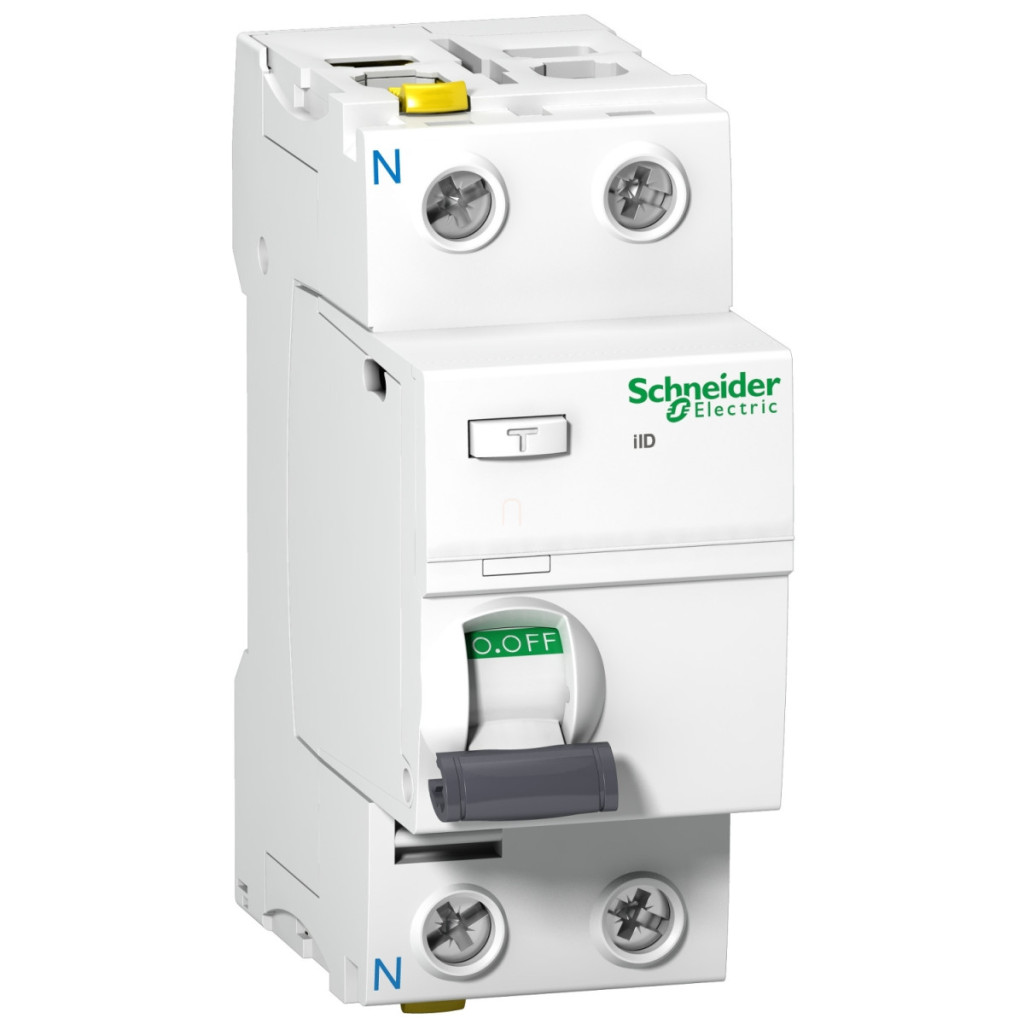

Întrerupătorul Schneider Electric Acti9 iID A9Z20225 este un dispozitiv compact, cu 2 poli (2P), care asigură un nivel ridicat de protecție la atingere în rețelele electrice domestice și comerciale. Acest dispozitiv de curent rezidual (RCCB) de tip A are un curent nominal de 25 A și o sensibilitate extremă la curentul de defect de 10 mA, ceea ce îl face deosebit de potrivit pentru utilizarea în zone în care este necesară o protecție sporită la atingere. Dispozitivul din seria iID este fabricat folosind tehnologie avansată și funcționează independent de tensiune, detectând în mod fiabil curenții de defect și oprindu-se imediat (fără întârziere) atunci când este necesară protecția personală. Dispozitivul poate fi utilizat în rețele de curent alternativ cu o tensiune de funcționare de 220-240 V c.a. și o frecvență de rețea de 50/60 Hz. Tensiunea maximă de izolare este de 500 V c.a., iar rezistența la tensiune de impuls este de 6 kV, ceea ce asigură o protecție adecvată chiar și în cazul supratensiunii. Întrerupătorul Schneider Electric Acti9 iID A9Z20225 are o durabilitate mecanică și electrică remarcabilă - producătorul garantează 20.000 de cicluri de comutare mecanică și 15.000 de cicluri electrice în categoria AC-1. În ceea ce privește capacitatea de încărcare, dispozitivul are o valoare Idm și Im de 1500 A și un curent de scurtcircuit condiționat de 10 kA. Întrerupătorul este ușor de utilizat, are un design basculant și este echipat cu un indicator de poziție a contactului care arată clar starea dispozitivului. Din punct de vedere al siguranței, este important ca dispozitivul să poată fi blocat pentru a preveni comutarea neautorizată. Dispozitivul este extrem de practic în ceea ce privește instalarea: poate fi fixat pe o șină DIN de 35 mm, cu o lățime de numai 36 mm (4 module), o înălțime de 91 mm și o adâncime de 73 mm. Întrerupătorul iID este extrem de flexibil la conectare datorită conectorilor dubli, care permit conectarea firelor atât în partea din față, cât și în partea din spate. Cablurile rigide de 1-35 mm² și cablurile flexibile de 1-25 mm² pot fi conectate în partea din față, în timp ce cablurile rigide de 1-25 mm² și cablurile flexibile de 1-16 mm² pot fi conectate în partea din spate. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al conectorilor este de 3,5 Nm. Specificații de mediu ale dispozitivului: interval de temperatură de funcționare între -25 °C și +60 °C, interval de temperatură de depozitare între -40 °C și +85 °C. Grad de protecție IP20, IP40 în carcasă modulară conform IEC 60529. Grad de poluare 3, compatibilitate electromagnetică 8/20 µs imunitate la impulsuri 250A conform EN/IEC 61008-1. Produsul este în deplină conformitate cu standardele EN/IEC 61008-1 și EN/IEC 61008-2-1, ceea ce garantează o calitate înaltă și o funcționare fiabilă.
Schneider Electric Acti9 iID - A9Z20225 - alimentare - întrerupător de circuit, clasa A, 2P, 25A, 10mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tip dispozitiv: Întrerupător de curent rezidual (RCCB)
Denumire scurtă produs: iID
Număr de poli: 2P
Poziție conductor neutru: Stânga
Curent nominal: 25 A
Tip rețea: CA
Sensibilitate la curent de defect: 10 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 220...240 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și întrerupere: Idm 1500 A, Im 1500 A
Curent de scurtcircuit condiționat: 10 kA
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție a contactului: Da
Tip de acționare: Balansier
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Unități cu pas de 9 mm: 4
Înălțime: 91 mm
Lățime: 36 mm
Adâncime: 73 mm
Caracteristici de funcționare
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiune de blocare: Blocabil cu cheie
Conexiune
Terminale de conexiune: Terminal dublu în față 1...35 mm² rigid
Terminal dublu în față 1...25 mm² flexibil
Terminal dublu în față 1...25 mm² flexibil cu manșon
Terminal dublu în spate 1...25 mm² rigid
Terminal dublu în spate 1...16 mm² flexibil
Terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 Nm sus sau jos
Condiții de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Nivel de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de contaminare: 3
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
