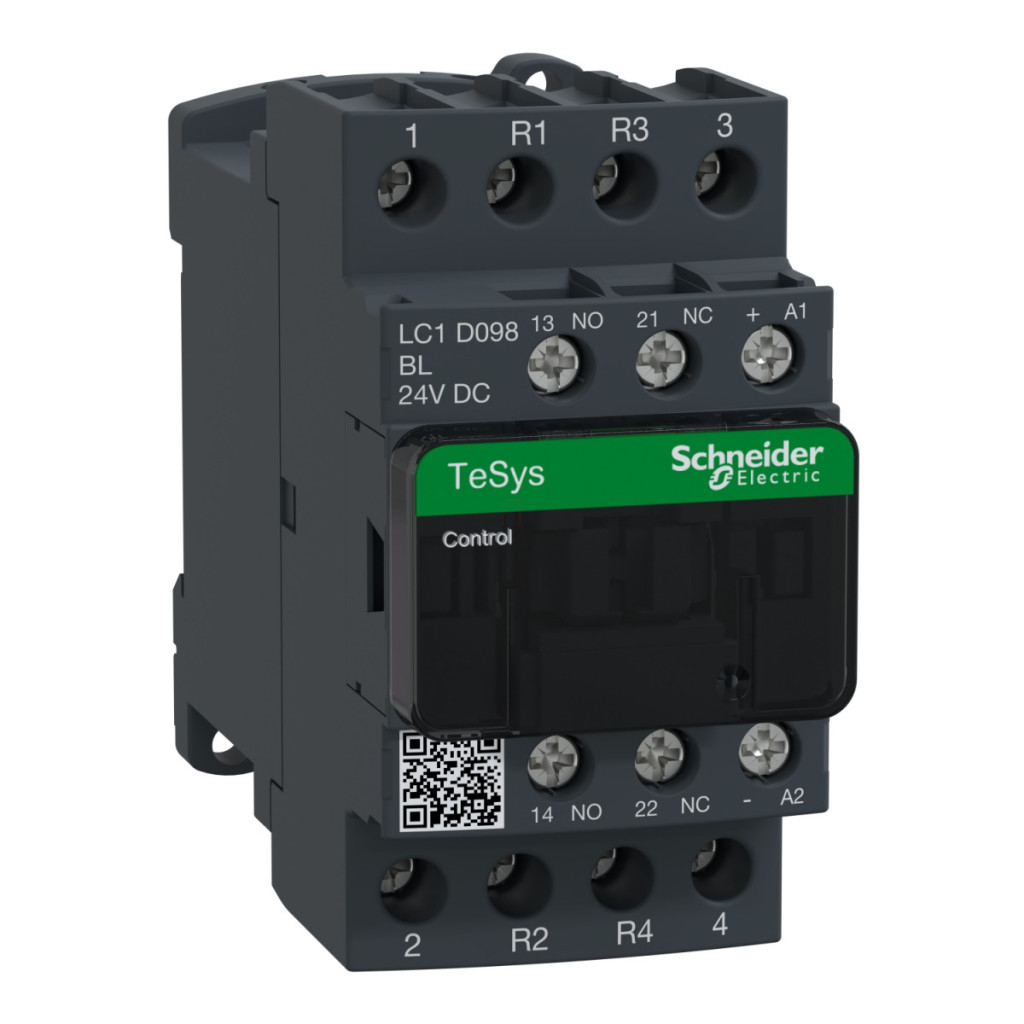

Schneider Electric TeSys Deca LC1D098BL este un contactor magnetic de înaltă calitate, cu 4 poli (2NO+2NC), conceput în principal pentru comutarea sarcinilor ohmice în medii industriale. Acest dispozitiv compact, dar extrem de fiabil, aparține categoriei de utilizare AC-1 și poate fi utilizat pentru tensiuni alternative de până la 440 V. Contactorul LC1D098BL are un curent nominal de funcționare de 20 A, care oferă suficientă putere pentru majoritatea aplicațiilor industriale. Ca parte a seriei TeSys Deca, acest comutator magnetic funcționează cu o bobină de control de 24 V CC cu consum redus, care necesită doar 2,4 W de putere, oferind o soluție eficientă din punct de vedere energetic. Tehnologia integrată de suprimare a diodelor cu limitator de vârf bidirecțional oferă protecție împotriva vârfurilor de tensiune, crescând durata de viață și fiabilitatea dispozitivului. Terminalele cu șurub facilitează instalarea și asigură o conexiune electrică stabilă. Comutatorul magnetic LC1D098BL are parametri tehnici remarcabili. Tensiunea de izolare în circuitul de alimentare este de 690 V, în conformitate cu IEC 60947-4-1, iar în circuitul de semnalizare este, de asemenea, de 690 V, în conformitate cu IEC 60947-1. Dispozitivul are categoria de supratensiune III și gradul de poluare 3. Tensiunea nominală de impuls este de 6 kV, conform IEC 60947. Durata de viață mecanică este impresionantă, cu 30 de milioane de cicluri de comutare, în timp ce durata de viață electrică este de 0,3 milioane de cicluri la o sarcină de 20 A AC-1, la o tensiune maximă de 690 V. Caracteristicile de funcționare ale comutatorului magnetic sunt, de asemenea, demne de remarcat. Timpul de închidere este de 77 ±15% ms, în timp ce timpul de deschidere este de 25 ±20% ms. Constanta de timp este de 40 ms, iar frecvența maximă de funcționare este de 3600 cicluri/oră la 60°C. Limitele de tensiune ale circuitului de control sunt între 0,1 și 0,3 Uc (-40 până la 60 °C) în momentul eliberării și între 0,8 și 1,25 Uc (-40 până la 60 °C) în condiții de funcționare. Produsul are protecție IP20 pe panoul frontal, în conformitate cu IEC 60529. Are o lățime de 45 mm, o înălțime de 85 mm și o adâncime de 99 mm, cu o greutate totală de numai 0,525 kg, ceea ce îl face ușor de instalat chiar și în dulapuri de comutație înguste.
Date tehnice comutator magnetic Schneider TeSys Deca LC1D098BL
Caracteristici principale
Familia de produse: TeSys Deca
Tipul produsului: Întrerupător magnetic
Denumirea scurtă a dispozitivului: LC1D
Aplicația întrerupătorului magnetic: Sarcină ohmică
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V AC 25...400 Hz, Circuit de alimentare: <= 250 V c.c. Curent nominal de funcționare [Ie]: 20 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-1 Tensiune circuit de comandă [Uc]: 24 V c.c.
Date suplimentare
Cod de compatibilitate: LC1D
Configurație contact pol: 2 NO + 2 NC
Capac de protecție: Da
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 60 °C) pentru circuitele de putere, 10 A (la 60 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 250 A la 440 V pentru circuitele de putere conform IEC 60947, 140 A pentru circuitele de semnalizare CA conform IEC 60947-5-1, 250 A pentru circuitele de semnalizare CC conform IEC 60947-5-1
Capacitate nominală de întrerupere: 250 A la 440 V în circuitele de alimentare conform IEC 60947
Impedanță medie: 2,5 mOhm - Ith 25 A circuit de alimentare 50 Hz
Disipare de putere pe pol: 1,56 W AC-1
Tensiune nominală de izolație [Ui]: Circuit de alimentare: 690 V conform IEC 60947-4-1, Circuit de alimentare: 600 V certificat CSA, Circuit de alimentare: 600 V certificat UL, Circuit de semnalizare: 690 V conform IEC 60947-1, Circuit de semnalizare: 600 V certificat CSA, Circuit de semnalizare: 600 V certificat UL
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Nivel de fiabilitate de siguranță: B10d = 1.369.863 cicluri ale comutatorului magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri cu sarcină mecanică conform EN/ISO 13849-1
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 0,3 milioane de cicluri la 20 A AC-1 și Ue <= 690 V
Date de control și funcționare
Tip circuit de control: DC consum redus
Tehnologie bobină: Supresor cu diodă limitatoare de vârf bidirecțională încorporat
Putere de pornire: 2,4 W (la 20 °C)
Consum continuu de energie: 2,4 W la 20 °C
Timp de funcționare: 77 ±15% ms închidere, 25 ±20% ms deschidere
Constantă de timp: 40 ms
Frecvență maximă de funcționare: 3600 cicluri de comutare/oră la 60 °C
Caracteristici fizice
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 99 mm
Grad de protecție IP: IP20 panou frontal conform IEC 60529
