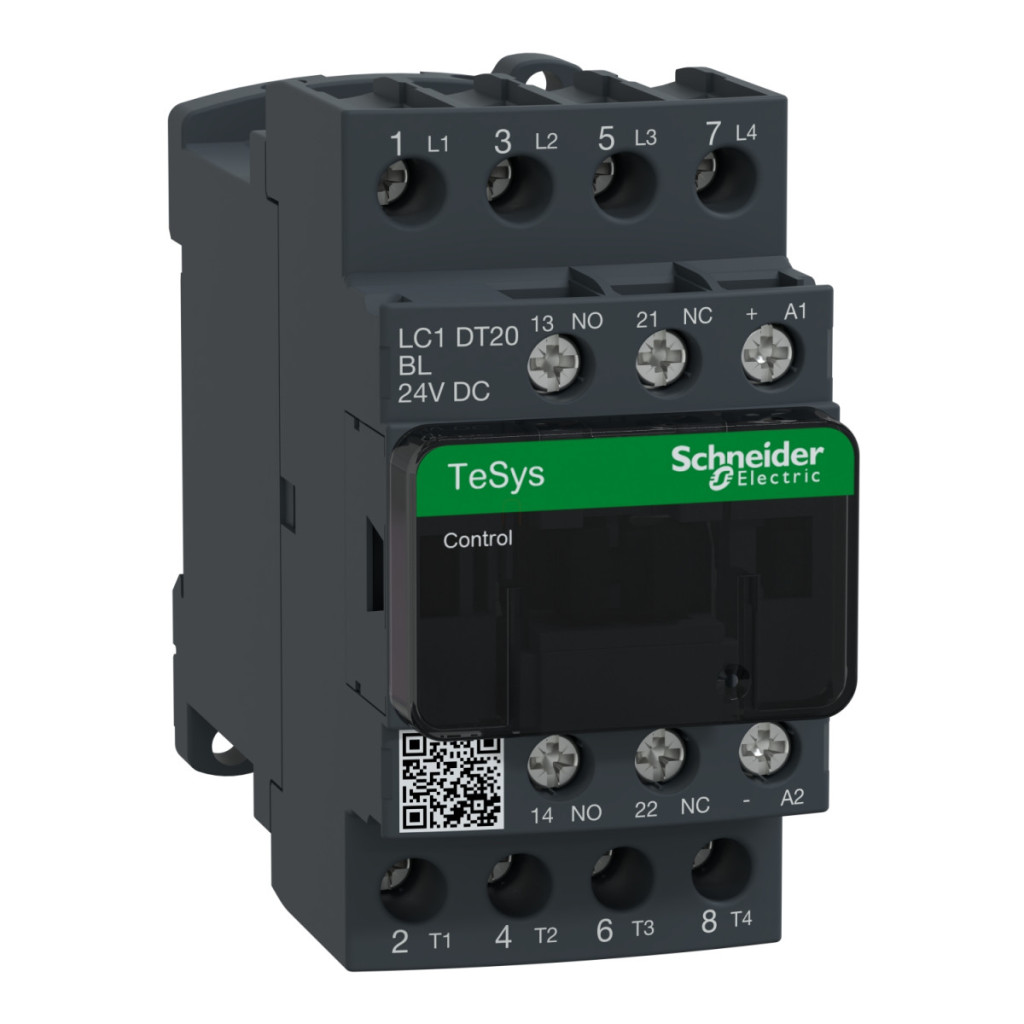

Contactorul LC1DT20BL din gama TeSys Deca de la Schneider Electric este un dispozitiv de comutare extrem de fiabil, conceput special pentru comutarea sarcinilor rezistive din categoria AC-1. Acest contactor cu 4 poli are 4 contacte NO (normal deschise), fiind ideal pentru aplicații în care trebuie comutate simultan mai multe circuite independente. Circuitul principal al contactorului poate comuta un curent nominal de funcționare de 20 A până la o tensiune de 440 V c.a., ceea ce îl face ideal pentru controlul sistemelor industriale de încălzire, rețelelor de iluminat și altor sarcini rezistive. Bobina de control funcționează la o tensiune de alimentare de 24 V c.c. și este proiectată pentru un consum redus de energie, cu un consum de energie de numai 2,4 W atât în timpul acționării, cât și în timpul menținerii. Acest lucru reduce semnificativ consumul de energie în comparație cu contactoarele convenționale, în special în aplicații în care contactorul este pornit pentru perioade lungi de timp. Dioda bidirecțională de limitare a tensiunii de vârf încorporată oferă o protecție suplimentară pentru circuitul de control. Contactorul LC1DT20BL are parametri tehnici remarcabili: tensiunea nominală de izolație este de 690 V, iar tensiunea de impuls este de 6 kV, conform IEC 60947. Produsul oferă un grad ridicat de durabilitate mecanică, rezistând la până la 30 de milioane de cicluri de comutare. În ceea ce privește siguranța, are un B10d = 1.369.863 cicluri la sarcină nominală și un B10d = 20.000.000 cicluri la sarcină mecanică conform EN/ISO 13849-1. Contactorul poate fi utilizat la o frecvență maximă de funcționare de 3600 de cicluri de comutare pe oră, până la 60 °C. Timpul de închidere este de 77 ±15% ms, iar timpul de deschidere este de 25 ±20% ms. Clasa de protecție IP20 asigură protecție împotriva contactului cu degetele. Produsul are un design compact, măsurând 85 mm înălțime, 45 mm lățime și 99 mm adâncime, și cântărește doar 0,365 kg. Datorită terminalelor sale cu șurub, este ușor de instalat și poate fi utilizat cu cabluri flexibile sau solide cu o secțiune transversală de 1-4 mm² atât pentru conexiunile de control, cât și pentru cele ale circuitului principal. Cuplul de strângere este uniform de 1,7 Nm. Contactorul poate fi montat pe o placă de montare sau pe o șină DIN, ceea ce îl face flexibil pentru diferite medii de instalare. Intervalul de temperatură de funcționare este de -40...60 °C, iar între 60...70 °C poate fi utilizat cu performanțe reduse, ceea ce permite o gamă largă de aplicații, inclusiv instalații industriale cu condiții de mediu extreme.
Date tehnice contactoare Schneider Electric TeSys Deca LC1DT20BL
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: LC1D
Aplicația contactorului: Sarcină rezistivă
Categoria de utilizare: AC-1
Descrierea polilor: 4P
Configurație poli: 4 NO
Caracteristici electrice
Tensiune nominală de funcționare: ≤ 690 V c.a. 25...400 Hz (circuit principal), ≤ 300 V c.c. (circuit principal)
Curent nominal de funcționare: 20 A (<60 °C) ≤ 440 V c.a. Categoria AC-1 (circuit principal)
Tensiune circuit de comandă: 24 V c.c.
Fluxul termic convențional în aer liber: 10 A (la 60 °C) pentru circuitul de semnalizare, 20 A (la 60 °C) pentru circuitul principal
Capacitate nominală de comutare Irms: 140 A pentru circuitul de semnalizare CA (IEC 60947-5-1), 250 A pentru circuitul de semnalizare CC (IEC 60947-5-1), 250 A la 440 V pentru circuitele principale (IEC 60947)
Capacitate nominală de întrerupere: 250 A la 440 V pentru circuitele principale (IEC 60947)
Impedanță medie: 2,5 mOhm - Ith 20 A 50 Hz pentru circuitul principal
Disiparea puterii pe pol: 1,56 W AC-1
Tensiune nominală de izolație: 690 V (IEC 60947-4-1)
Tensiune nominală de rezistență la impulsuri: 6 kV (IEC 60947)
Caracteristici mecanice
Durată de viață mecanică: 30 de milioane de cicluri
Timp de funcționare: 77 ±15% ms pentru închidere, 25 ±20% ms pentru deschidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Dimensiuni (L×L×H): 85 × 45 × 99 mm
Grad de protecție: IP20 placă frontală (IEC 60529)
Condiții de mediu
Temperatură ambiantă admisibilă: -40...60 °C (la sarcină maximă), 60...70 °C (cu reducere a puterii) Altitudine de funcționare: 0...3000 m Rezistență la foc: 850 °C (IEC 60695-2-1) Rezistență la flacără: V1 (UL 94)
Conexiuni
Tip conexiune: Conexiune cu șurub
Cuplu de strângere: 1,7 N·m
Secțiune transversală admisibilă a firului: 1...4 mm² (solid/torsadat)
Conformitate și certificări
Standarde: IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 14
Certificări de produs: UL, CSA, CCC, DNV, GL, RINA, BV, GOST, LROS, CB
