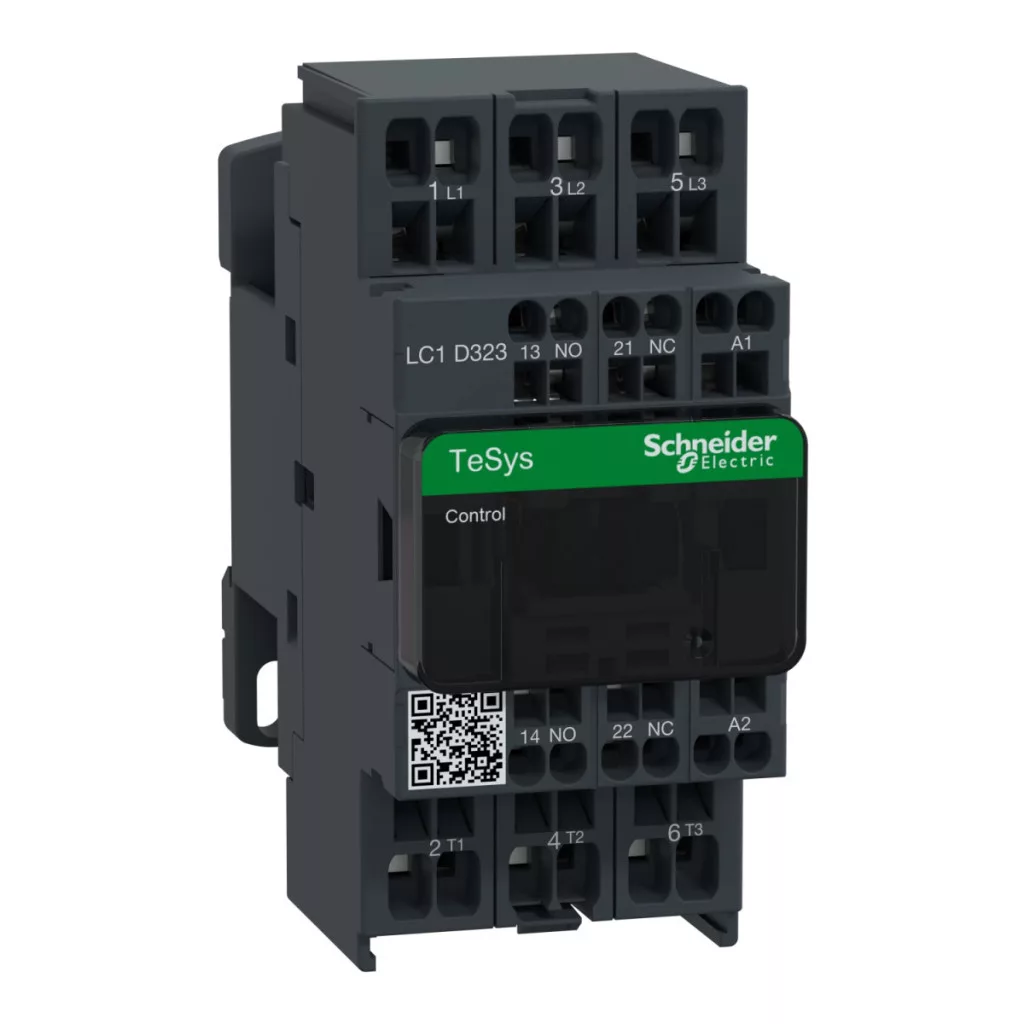

Contactorul Schneider Electric TeSys Deca LC1D323M7 este un dispozitiv de comutare compact și modern, conceput special pentru aplicații de control al motoarelor. Acest contactor cu 3 poli și 3 contacte NO, parte a familiei de produse TeSys, oferă o soluție excelentă pentru aplicații care necesită un control fiabil și eficient al circuitului electric. Contactorul TeSys Deca LC1D323M7 are parametri tehnici excelenți. Dispozitivul funcționează cu un curent nominal de 32 A în categoriile AC-3 și AC-3e, la o tensiune maximă de 440 V c.a. și cu un curent nominal de 50 A în categoria AC-1. Circuitul de control funcționează la o tensiune de 220 V c.a. 50/60 Hz. Dispozitivul este echipat cu conectori cu arc, ceea ce facilitează instalarea și întreținerea. Puterea motorului poate fi reglată într-un interval larg: în modul AC-3, 7,5 kW (220-230 V), 15 kW (380-400 V), 15 kW (415-440 V), 18,5 kW (500 V) și 18,5 kW (660-690 V). Aceleași valori se aplică în modul AC-3e. În aplicațiile AC-4, poate fi încărcat până la 7,5 kW la 400 V. Contactorul TeSys Deca LC1D323M7 are o durată de viață mecanică și electrică remarcabilă. Durata de viață mecanică este de 15 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,65 milioane de cicluri în modul AC-3 la 32 A și maximum 440 V, 1,4 milioane de cicluri în modul AC-1 la 50 A și maximum 440 V și 1,65 milioane de cicluri în modul AC-3e la 32 A și maximum 440 V. Frecvența maximă de comutare a dispozitivului este de 3600 cicluri/oră la 60 °C. Contactorul TeSys Deca LC1D323M7 are un grad de protecție IP20 pe panoul frontal și poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +60 °C. Poate fi utilizat cu performanțe reduse între 60 °C și 70 °C. Limita de altitudine este de până la 3000 de metri. Contactorul are dimensiuni compacte: 99 mm înălțime, 45 mm lățime și 92 mm adâncime. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, și are certificări RINA, DNV, BV, CCC, GOST, GL și LROS.
Date tehnice contactoare Schneider TeSys Deca LC1D323M7
Date generale
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă: LC1D
Domeniu de aplicare al contactorului: Comanda motorului, sarcină rezistivă
Categorie de utilizare: AC-4, AC-3, AC-1, AC-3e
Descriere poli: 3P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: ≤ 690 V c.a. 25...400 Hz, Circuit de putere: ≤ 300 V c.c.
Curent nominal de funcționare [Ie]: 32 A (< 60 °C) ≤ 440 V c.a. circuit de putere AC-3, 50 A (< 60 °C) ≤ 440 V c.a. pentru circuitul de alimentare AC-1, 32 A (< 60 °C) ≤ 440 V c.a. pentru circuitul de alimentare AC-3e
Tensiune circuit de comandă [Uc]: 220 V c.a. 50/60 Hz
Date privind puterea motorului
Puterea motorului kW: 7,5 kW 220...230 V c.a. 50/60 Hz (AC-3), 15 kW 380...400 V c.a. 50/60 Hz (AC-3), 15 kW 415...440 V c.a. 50/60 Hz (AC-3), 18,5 kW 500 V c.a. 50/60 Hz (AC-3), 18,5 kW 660...690 V c.a. 50/60 Hz (c.a.-3), 7,5 kW 400 V c.a. 50/60 Hz (c.a.-4), 7,5 kW 220...230 V c.a. 50/60 Hz (c.a.-3e), 15 kW 380...400 V c.a. 50/60 Hz (AC-3e), 15 kW 415...440 V c.a. 50/60 Hz (AC-3e), 18,5 kW 500 V c.a. 50/60 Hz (AC-3e), 18,5 kW 660...690 V c.a. 50/60 Hz (AC-3e)
Puterea motorului CP: 2 CP 115 V c.a. 50/60 Hz pentru motoare monofazate, 5 CP 230/240 V c.a. 50/60 Hz pentru motoare monofazate, 10 CP 200/208 V c.a. 50/60 Hz pentru motoare trifazate, 10 CP 230/240 V c.a. 50/60 Hz pentru motoare trifazate, 20 CP 460/480 V c.a. 50/60 Hz pentru motoare trifazate, 25 CP 575/600 V c.a. 50/60 Hz pentru motoare trifazate
Caracteristici contactor
Cod de compatibilitate: LC1D
Compoziție contact pol: 3 NO
Capac de protecție: Da
Curent termic convențional de răcire cu aer liber [Ith]: 10 A (la 60 °C) în circuitul de semnalizare, 50 A (la 60 °C) pentru circuitele de alimentare
Capacitate nominală de comutare Irms: 140 A pentru circuitele de semnalizare CA conform IEC 60947-5-1, 250 A pentru circuitele de semnalizare CC conform IEC 60947-5-1, 550 A la 440 V pentru circuitele de alimentare conform IEC 60947
Capacitate nominală de întrerupere: 550 A la 440 V pentru circuitele de alimentare conform IEC 60947
Caracteristici mecanice
Dimensiuni: Înălțime: 99 mm, Lățime: 45 mm, Adâncime: 92 mm
Greutate netă: 0,375 kg
Conectori - blocuri terminale: Circuit de control: blocuri terminale cu arc 1 2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului, Circuit de control: blocuri terminale cu arc 2 2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului, Circuit de alimentare: blocuri terminale cu arc 1 4 mm² - rigiditate cablu: fără capăt flexibil al cablului, Circuit de alimentare: borne cu arc 2 4 mm² - rigiditate cablu: fără capete de cablu flexibile
Durabilitate și fiabilitate
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică: 1,65 milioane de cicluri la 32 A AC-3 Ue ≤ 440 V, 1,4 milioane de cicluri la 50 A AC-1 Ue ≤ 440 V, 1,65 milioane de cicluri la 32 A AC-3e Ue ≤ 440 V
Grad de protecție IP: IP20 pe panoul frontal conform IEC 60529
Temperatură de funcționare: -40...60 °C, 60...70 °C cu reducere a puterii nominale
