Contactorul Schneider Electric TeSys Deca seria LC1D323P7 este un dispozitiv de comutare de înaltă calitate, conceput pentru aplicații industriale, în principal pentru controlul motoarelor și comutarea sarcinilor rezistive. Dispozitivul este echipat cu terminale cu arc și are un design 3P (3NO). Este optimizat pentru categoriile de aplicații AC-3/AC-3e cu o tensiune maximă de 440 V și un curent de 32 A. Gama largă de aplicații a contactorului este asigurată de clasificarea sa în funcție de mai multe categorii de utilizare (AC-1, AC-3, AC-4, AC-3e). Bobina circuitului de control poate fi acționată de la o tensiune de 230 V c.a. 50/60 Hz. Dispozitivul este ideal pentru comutarea motoarelor cu diferite puteri nominale: 7,5 kW la 220-230 V, 15 kW la 380-400 V, 15 kW la 415-440 V și 18,5 kW la 500 V și 660-690 V în categoria AC-3. Aceleași valori ale puterii motorului se aplică în categoria AC-3e. Valorile puterii motorului contactorului LC1D323P7, exprimate în cai putere, variază, de asemenea: pentru motoarele monofazate, 2 CP la 115 V, 5 CP la 230/240 V, în timp ce pentru motoarele trifazate este de 10 CP la 200/208 V, 10 CP la 230/240 V, 20 CP la 460/480 V și 25 CP la 575/600 V. Parametrii tehnici remarcabili ai dispozitivului includ o durată de viață de 15 milioane de cicluri de funcționare mecanică și 1,65 milioane de cicluri de comutare electrică la 440 V în categoria AC-3. Contactorul se caracterizează printr-un timp de închidere de 12-22 ms și un timp de deschidere de 4-19 ms, precum și o frecvență maximă de comutare de 3600 operațiuni de comutare/oră la 60 °C. Unitatea are dimensiuni compacte: 99 mm înălțime, 45 mm lățime și 92 mm adâncime, cu o greutate de numai 0,375 kg. Fiabilitatea tehnică a LC1D323P7 este demonstrată de tensiunea nominală de impuls (Uimp) de 6 kV și protecția IP20 pentru panoul frontal. Produsul are certificările internaționale necesare și este conform cu standardele relevante, inclusiv IEC 60947-4-1 și IEC 60947-5-1.

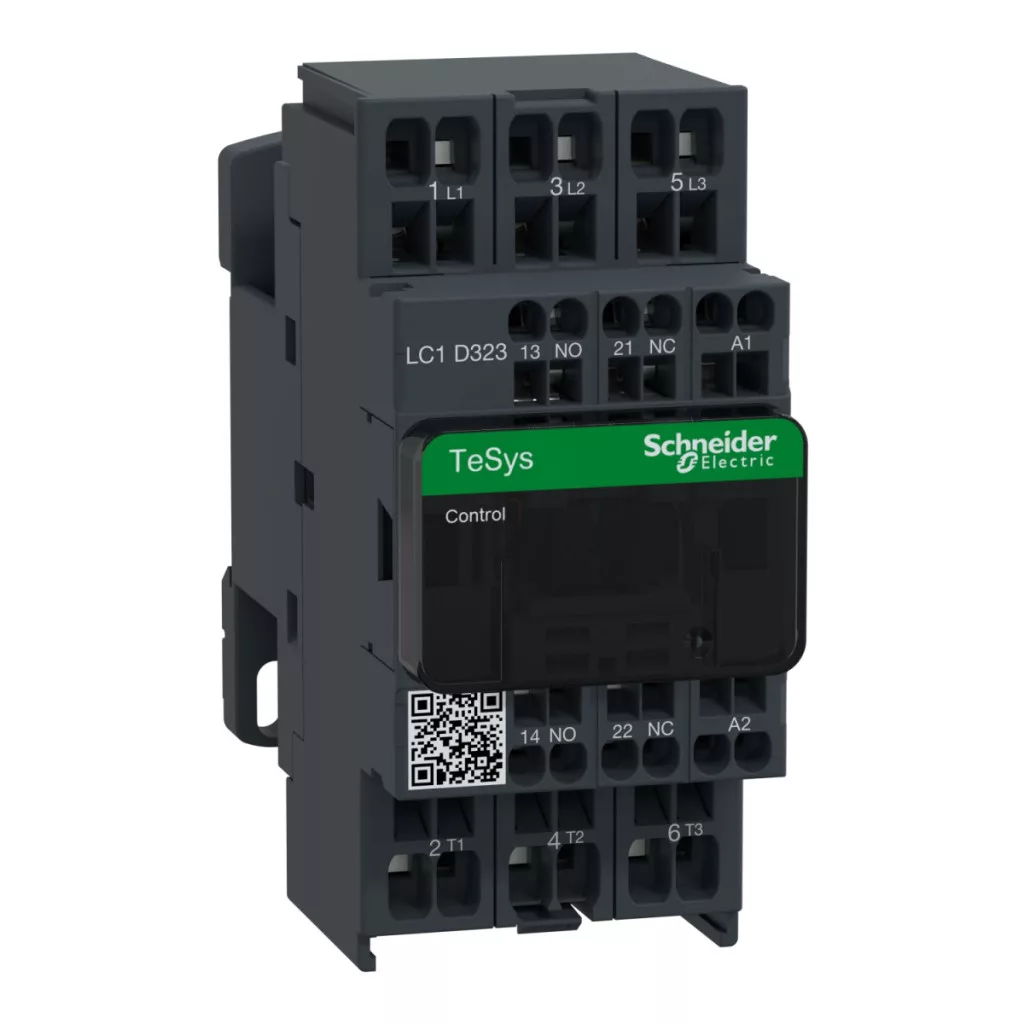

Date tehnice Schneider Electric TeSys Deca LC1D323P7
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Descriere succintă: LC1D
Aplicație: Sarcină rezistivă, Control motor
Categorie de utilizare: AC-3, AC-1, AC-4, AC-3e
Descriere poli: 3P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. 25...400 Hz, Circuit de alimentare: <= 300 V c.c.
Curent nominal de funcționare [Ie]: 32 A (sub 60 °C) <= 440 V c.a. Circuit de alimentare AC-3, 50 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-1, 32 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3e
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
Puteri nominale ale motorului
Puterea motorului kW: 7,5 kW 220...230 V c.a. 50/60 Hz (AC-3), 15 kW 380...400 V c.a. 50/60 Hz (AC-3), 15 kW 415...440 V c.a. 50/60 Hz (AC-3), 18,5 kW 500 V c.a. 50/60 Hz (AC-3), 18,5 kW 660...690 V c.a. 50/60 Hz (c.a.-3), 7,5 kW 400 V c.a. 50/60 Hz (c.a.-4), 7,5 kW 220...230 V c.a. 50/60 Hz (c.a.-3e), 15 kW 380...400 V c.a. 50/60 Hz (AC-3e), 15 kW 415...440 V c.a. 50/60 Hz (AC-3e), 18,5 kW 500 V c.a. 50/60 Hz (AC-3e), 18,5 kW 660...690 V c.a. 50/60 Hz (AC-3e)
Puterea motorului HP: 2 HP pentru motoare monofazate de 115 V c.a. 50/60 Hz, 5 HP pentru motoare monofazate de 230/240 V c.a. 50/60 Hz, 10 CP pentru motoare trifazate de 200/208 V c.a. 50/60 Hz, 10 CP pentru motoare trifazate de 230/240 V c.a. 50/60 Hz, 20 CP pentru motoare trifazate de 460/480 V c.a. 50/60 Hz, motoare trifazate de 25 CP 575/600 V c.a. 50/60 Hz
Informații suplimentare
Cod de compatibilitate: LC1D
Compoziția contactului polului: 3 NO
Capac de protecție: Da
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C) pentru circuitele de semnalizare, 50 A (la 60 °C) pentru circuitele de alimentare
Capacitate nominală de întrerupere: 140 A pentru circuitele de semnalizare CA conform IEC 60947-5-1, 250 A pentru circuitele de semnalizare CC conform IEC 60947-5-1, 550 A la 440 V pentru circuitele de putere conform IEC 60947
Capacitate nominală de rupere: 550 A la 440 V pentru circuitele de alimentare conform IEC 60947
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică: 1,65 milioane de cicluri la 32 A AC-3 Ue <= 440 V, 1,4 milioane de cicluri la 50 A AC-1 Ue <= 440 V, 1,65 milioane de cicluri la 25 A AC-3e Ue <= 440 V
Caracteristici fizice
Înălțime: 99 mm
Lățime: 45 mm
Adâncime: 92 mm
Protecție IP: IP20 panou frontal conform IEC 60529
Temperatură de funcționare: -40...60 °C, 60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
