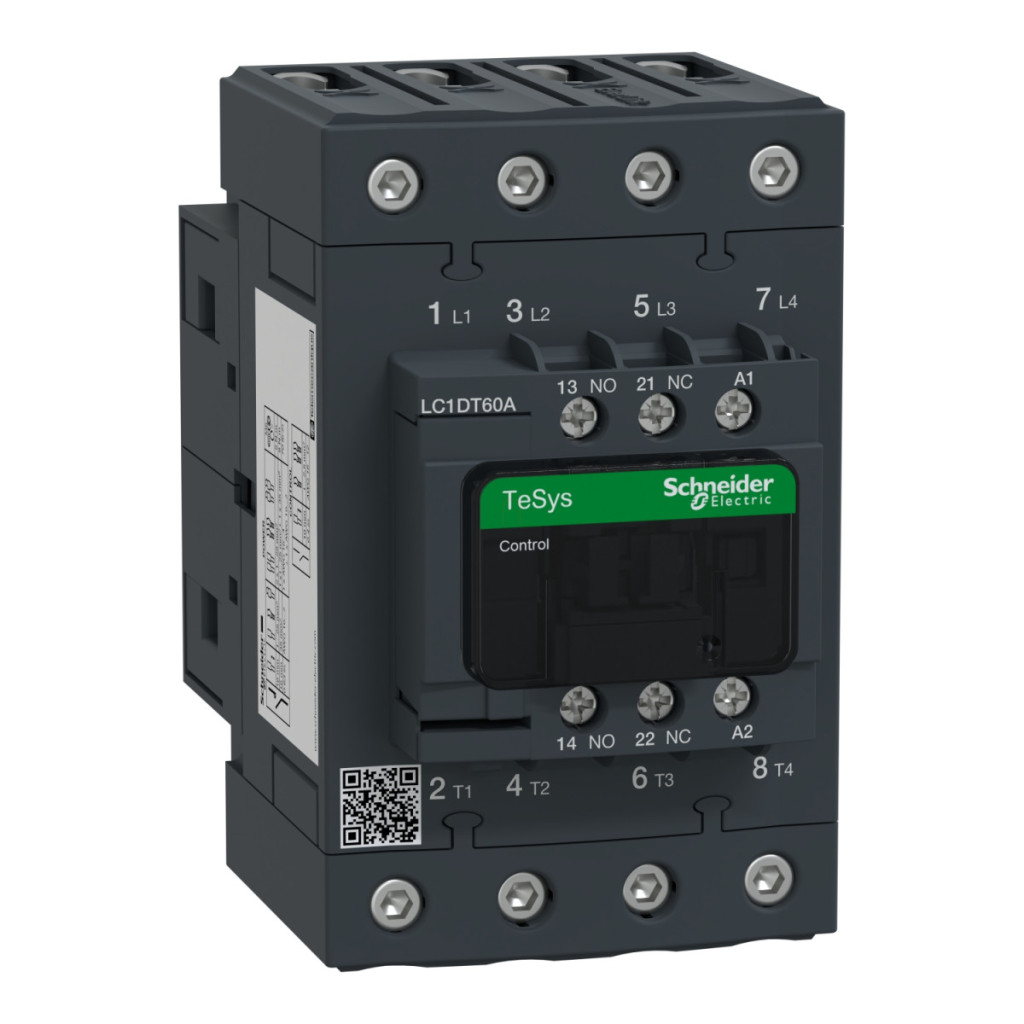

Comutatorul magnetic Schneider Electric TeSys Deca LC1DT60AM7 este un dispozitiv de comutare electric profesional, de calitate industrială, conceput în principal pentru comutarea sarcinilor rezistive. Această versiune cu 4 poli are 4 contacte normal deschise (NO), fiind ideală pentru aplicații care necesită comutare multifazică sau sarcini de control mai complexe. Ca parte a familiei de produse TeSys Deca, comutatorul magnetic LC1DT60AM7 combină fiabilitatea cu parametri tehnici excelenți. Acesta aparține categoriei de utilizare AC-1, ceea ce indică faptul că este recomandat în principal pentru sarcini rezistive (de exemplu, elemente de încălzire, becuri). Comutatorul are un curent maxim de funcționare de 60 A (la o temperatură ambiantă sub 60 °C) și poate fi utilizat până la o tensiune de 440 V c.a. Bobina de control necesită o tensiune de alimentare de 220 V c.a. 50/60 Hz, ceea ce o face compatibilă cu majoritatea rețelelor industriale. Parametrii tehnici remarcabili ai dispozitivului includ o impedanță medie de 1,6 mOhm, o putere de disipare de 5,8 W pe pol și o durată de viață semnificativă: 6 milioane de cicluri de comutare din punct de vedere mecanic și 1,4 milioane de cicluri din punct de vedere electric (60 A, AC-1, sarcină ≤ 440 V). Puterea de comutare este de 140-160 VA (în funcție de frecvență), în timp ce puterea de menținere este de numai 13-15 VA, asigurând o funcționare eficientă din punct de vedere energetic. Comutatorul este extrem de robust: are o rezistență la tensiune de impuls de 6 kV și o categorie de supratensiune III, grad de poluare 3. Viteza sa de funcționare este, de asemenea, remarcabilă: 4-19 ms la deschidere, 12-26 ms la închidere și o viteză maximă de comutare de 3600 cicluri/oră la 60 °C. Comutatorul magnetic LC1DT60AM7 este flexibil atât în ceea ce privește instalarea, cât și conectarea. Poate fi montat pe o șină sau pe o placă și oferă o gamă largă de opțiuni de conectare. Terminalele circuitului de control pot acomoda cabluri cu o secțiune transversală de 1-4 mm², în timp ce terminalele circuitului de alimentare pot acomoda cabluri cu o secțiune transversală de până la 1-35 mm² folosind terminale cu șurub EverLink BTR, în design flexibil sau solid. Tensiunea de izolație este de 690 V conform IEC 60947-4-1 și este, de asemenea, certificată CSA și UL până la 600 V. Protecția IP20 oferă o protecție adecvată împotriva prafului și contactului, iar dispozitivul poate fi utilizat într-o varietate de condiții dificile: într-un interval de temperatură ambiantă de -40...+60 °C sau între 60...70 °C cu performanțe reduse. De asemenea, are o rezistență excelentă la vibrații: 2 Gn în poziție deschisă și 4 Gn în poziție închisă (în intervalul 5...300 Hz), în timp ce rezistența la șocuri este de 15 Gn în poziție închisă și 10 Gn în poziție deschisă (pentru o durată de 11 ms). Comutatorul magnetic Schneider Electric LC1DT60AM7 are dimensiuni compacte (70 mm lățime, 122 mm înălțime și 120 mm adâncime) și cântărește doar 1,09 kg. Produsul este conform cu numeroase standarde internaționale, printre care: CSA C22.2 Nr. 14, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, IEC 60335-1. De asemenea, are numeroase certificări internaționale, precum LROS, UL, GOST, BV, CCC, CSA, RINA, DNV și GL, asigurând o aplicabilitate largă în diverse industrii și regiuni. Din perspectiva siguranței, merită subliniat nivelul său de fiabilitate de B10d = 1369863 cicluri sub sarcină nominală și B10d = 20000000 cicluri sub sarcină mecanică, care respectă standardul EN/ISO 13849-1.
Schneider Electric TeSys D - LC1DT60AM7 - Comutator magnetic Everlink cu 4 poli AC1 415V 60 A, tek. 220V AC 50/60Hz date tehnice
Date generale
Familia de produse: TeSys Deca
Tipul produsului: Întrerupător magnetic
Denumire scurtă a produsului: LC1D
Categorie de utilizare: AC-1
Aplicație: Sarcină rezistivă
Descriere poli: 4P
Configurație poli: 4 NO (normal deschis)
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V c.a. 25...400 Hz, Circuit de putere: <= 300 V CC
Curent nominal de funcționare [Ie]: 60 A (sub 60 °C) <= 440 V CA în circuitul de putere pentru AC-1
Tensiune circuit de control [Uc]: 220 V c.a. 50/60 Hz
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C) în circuitul de semnalizare, 60 A (la 60 °C) în circuitul de alimentare
Capacitate nominală de comutare Irms: 140 A AC la circuitul de semnalizare conform IEC 60947-5-1, 250 A DC la circuitul de semnalizare conform IEC 60947-5-1, 800 A la 440 V în circuitul de alimentare conform IEC 60947
Capacitate nominală de întrerupere: 800 A la 440 V în circuitul de alimentare conform IEC 60947
Curent nominal de scurtă durată [Icw]: 320 A la 40 °C - 10 s în circuitul de alimentare, 720 A la 40 °C - 1 s în circuitul de alimentare, 72 A la 40 °C - 10 min în circuitul de alimentare, 165 A la 40 °C timp de 1 minut în circuitul de alimentare, 100 A timp de 1 secundă în circuitul de semnal, 120 A timp de 500 ms în circuitul de semnal, 140 A timp de 100 ms în circuitul de semnal
Impedanță medie: 1,6 mOhm - Ith 60 A 50 Hz pe circuitul de alimentare
Disiparea puterii pe pol: 5,8 W AC-1
Tensiunea nominală de izolare [Ui]: 690 V conform IEC 60947-4-1 pentru circuitul de alimentare, 690 V conform IEC 60947-1 pentru circuitul de semnalizare
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947
Performanță și durabilitate
Nivel de fiabilitate a siguranței: B10d = 1369863 cicluri la sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri cu sarcină mecanică conform EN/ISO 13849-1
Durată de viață mecanică: 6 milioane de cicluri
Durată de viață electrică: 1,4 milioane de cicluri la 60 A AC-1, Ue <= 440 V. Caracteristici de control. Tip circuit de control: AC 50/60 Hz. Tehnologie bobină: Fără modul de suprimare integrat. Putere de pornire în VA: 140 VA 60 Hz cos phi 0,75 (la 20 °C), 160 VA 50 Hz cos phi 0,75 (la 20 °C). 140 VA 60 Hz cos phi 0,75 (la 20 °C), 160 VA 50 Hz cos phi 0,75 (la 20 °C)
Consum de energie de menținere în VA: 13 VA 60 Hz cos phi 0,3 (la 20 °C), 15 VA 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 4...5 W la 50/60 Hz
Timp de funcționare: 4...19 ms deschidere, 12...26 ms închidere
Viteză maximă de funcționare: 3600 cicluri/oră la 60°C
Caracteristici fizice
Înălțime: 122 mm
Lățime: 70 mm
Adâncime: 120 mm
Montare și conexiuni
Suport de montare: Șină, placă
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Condiții de mediu
Temperatura admisibilă a aerului ambiant: -40...60 °C, 60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații cu contactor închis (2 Gn, 5...300 Hz), Vibrații cu contactor închis (4 Gn, 5...300 Hz), Impacturi cu contactor închis (15 Gn până la 11 ms), Impacturi cu contactor deschis (10 Gn până la 11 ms)
