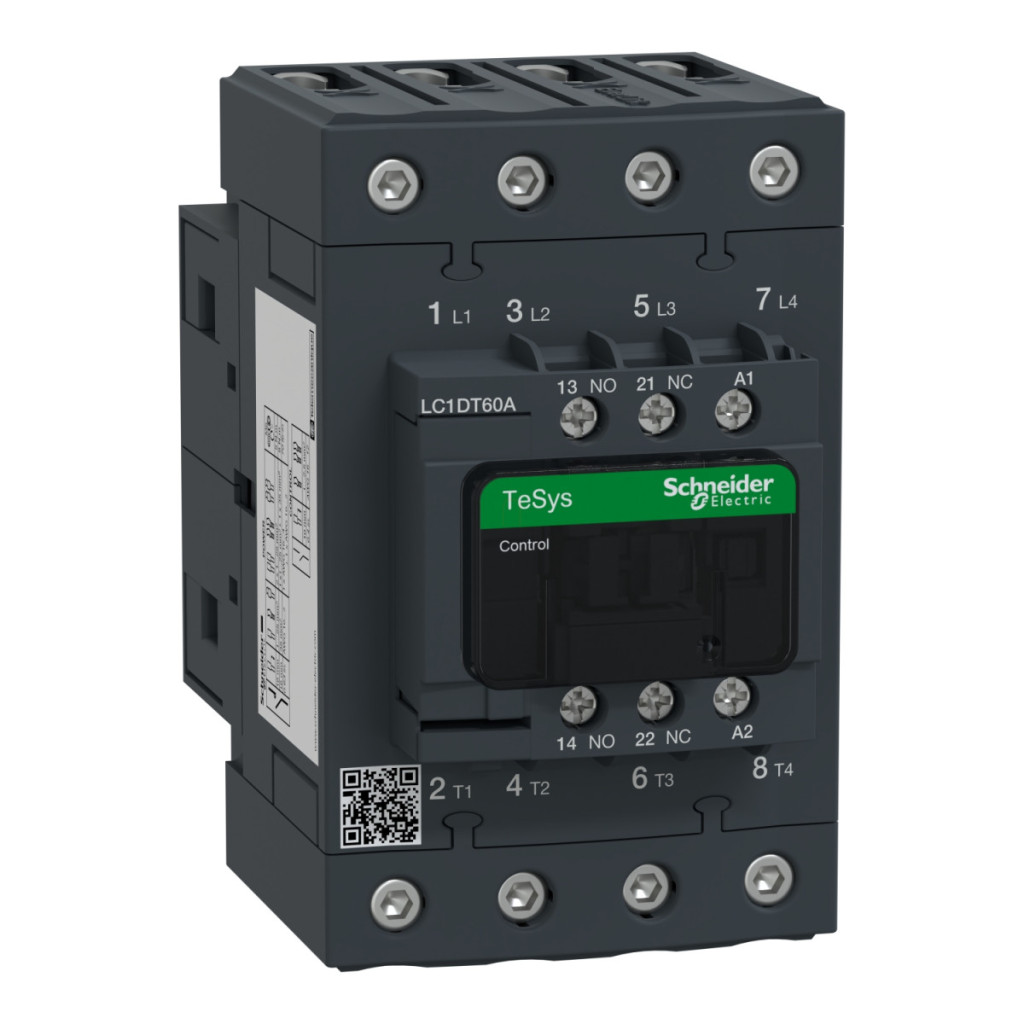

Contactorul magnetic Schneider Electric TeSys Deca LC1DT60AP7 este un dispozitiv profesional de comutare industrială, optimizat special pentru comutarea sarcinilor rezistive. Acest contactor cu 4 poli și configurație de contact 4 NO (normal deschis) este alegerea ideală pentru aplicații care necesită un dispozitiv de comutare fiabil și cu durată lungă de viață. Caracteristica principală a comutatorului magnetic TeSys Deca LC1DT60AP7 este categoria de utilizare AC-1, care permite comutarea sarcinilor rezistive de până la 60 A și 440 V CA. Circuitul de control funcționează la o tensiune a bobinei de 230 V CA 50/60 Hz, ceea ce îl face ușor de integrat în majoritatea mediilor industriale. Produsul este dotat cu conectori EverLink BTR cu terminale cu șurub, care asigură o conexiune electrică sigură și stabilă în circuitul de alimentare cu cabluri de dimensiuni de la 1 la 35 mm², în timp ce circuitul de control este potrivit pentru cabluri de la 1 la 4 mm². Modelul LC1DT60AP7 este o alegere excelentă pentru controlul sistemelor de distribuție a energiei, elementelor de încălzire, sistemelor de iluminat sau altor sarcini rezistive. În ceea ce privește parametrii tehnici, comutatorul magnetic Schneider Electric LC1DT60AP7 are specificații impresionante. Produsul poate suporta un curent de comutare de 800 A la 440 V și are aceeași capacitate nominală de întrerupere. Produsul poate suporta un curent de 60 A în circuitul de alimentare la o temperatură ambiantă de 60 °C, în timp ce 10 A se aplică circuitelor de semnalizare. Cerința de putere de pornire a circuitului de control este de 160 VA la 50 Hz și 140 VA la 60 Hz, în timp ce puterea de menținere este de numai 15 VA la 50 Hz și 13 VA la 60 Hz. Impedanța medie a comutatorului magnetic este de 1,6 mOhm la 50 Hz în circuitul de alimentare. Pierderea de putere pe pol este de 5,8 W în modul AC-1. Produsul are o durată de viață de 6 milioane de cicluri de comutare mecanică și 1,4 milioane de cicluri de comutare electrică. Comutatorul magnetic are dimensiuni compacte: 122 mm înălțime, 70 mm lățime și 120 mm adâncime, ceea ce îl face ușor de instalat în dulapurile de distribuție. Poate fi montat pe o șină sau o placă. Dispozitivul are protecție IP20 pe panoul frontal și poate fi utilizat într-un interval larg de temperaturi (-40...60 °C), ceea ce îi mărește gama de aplicații. Funcționează fiabil chiar și în condiții de mediu extreme, fapt confirmat de diversele sale certificări (GL, GOST, UL, LROS, CCC, CSA, BV, DNV, RINA). Gradul ridicat de robustețe mecanică al produsului este demonstrat de capacitatea sa de a rezista la 4 Gn de vibrații în stare închisă și 2 Gn în stare deschisă în intervalul 5-300 Hz, precum și la 15 Gn de rezistență la șocuri în stare închisă și 10 Gn în stare deschisă.
Date tehnice TeSys Deca LC1DT60AP7
Date generale
Familia de produse: TeSys
Seria de produse: TeSys Deca
Denumire scurtă a dispozitivului: LC1D
Tipul produsului: Întrerupător magnetic
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Caracteristici electrice
Descrierea polilor: 4P
Compoziția contactelor: 4 NO
Tensiune nominală de funcționare: Circuit de putere: <= 690 V c.a. 25...400 Hz
Circuit de alimentare: <= 300 V DC
Curent nominal de funcționare: 60 A (<60 °C) <= 440 V AC pentru circuitul de alimentare AC-1
Tensiune circuit de control: 230 V c.a. 50/60 Hz
Curent termic convențional în aer liber: 10 A (60 °C) pentru circuitul de semnalizare
60 A (60 °C) pentru circuitul de alimentare
Capacitate nominală de comutare Irms: 140 A AC pentru circuitele de semnalizare conform IEC 60947-5-1
250 A DC pentru circuitele de semnalizare conform IEC 60947-5-1
800 A pentru circuitele de alimentare la 440 V conform IEC 60947
Capacitate nominală de întrerupere: 800 A pentru circuitele de alimentare la 440 V conform IEC 60947
Tensiune de izolare: Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de semnalizare: 690 V conform IEC 60947-1
Impedanță medie: 1,6 mOhm - Ith 60 A 50 Hz pentru circuite de putere
Disipare de putere pe pol: 5,8 W AC-1
Caracteristici de funcționare
Durată de viață mecanică: 6 milioane de cicluri
Durată de viață electrică: 1,4 milioane de cicluri la 60 A AC-1 Ue <= 440 V
Timp de funcționare: 4...19 ms deschidere
12...26 ms închidere
Frecvență maximă de funcționare: 3600 cicluri/h la 60 °C
Conexiuni
Moduri de conectare: Circuit de alimentare: terminale cu șurub EverLink BTR
Circuit de control: terminale cu șurub
Cuplu de strângere: Circuit de alimentare: 8 N.m (pentru cablu de 25...35 mm²)
Circuit de alimentare: 5 N.m (pentru cabluri de 1...25 mm²)
70 mm
Adâncime: 120 mm
Greutate netă: 1,09 kg
Condiții de mediu
Temperatură ambiantă admisibilă: -40...60 °C
60...70 °C cu performanță redusă
Altitudine de funcționare: 0...3000 m
Robustețe mecanică: Vibrații - contactor deschis: 2 Gn, 5...300 Hz
Vibrații - contactor închis: 4 Gn, 5...300 Hz
Șoc - contactor închis: 15 Gn până la 11 ms
Șoc - contactor deschis: 10 Gn până la 11 ms
