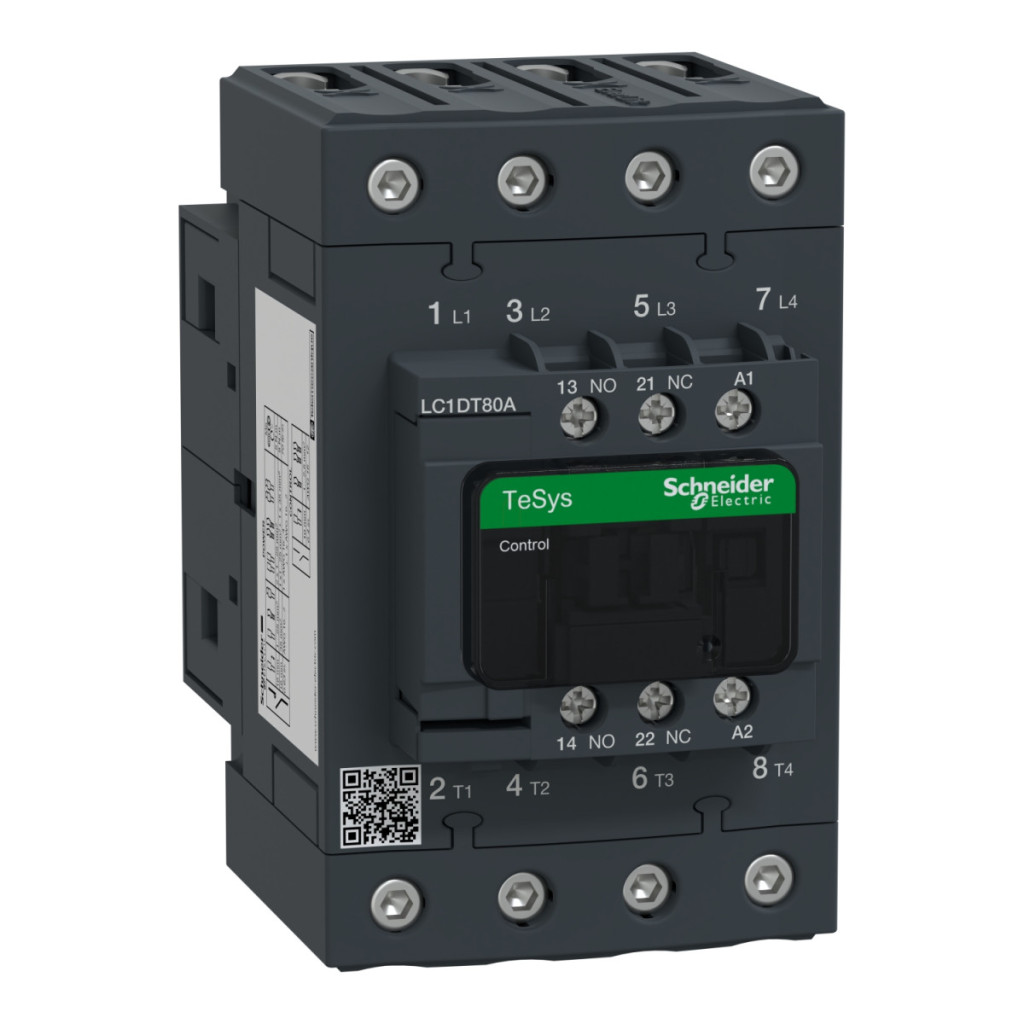

Schneider Electric TeSys Deca LC1DT80AP7 este un comutator magnetic cu patru contacte, care reprezintă o alegere excelentă pentru aplicații industriale în care sunt necesare dispozitive de comutare electrice fiabile și durabile. Acest comutator magnetic face parte din gama de produse Schneider Electric TeSys, recunoscută la nivel mondial pentru calitatea și standardele tehnice ridicate. Contactorul TeSys Deca LC1DT80AP7 are 4 poli NO (normal deschis) și este optimizat în principal pentru comutarea sarcinilor rezistive, încadrându-se în categoria de utilizare AC-1. Tensiunea sa de funcționare este de maximum 440 V c.a., iar curentul nominal de funcționare este de 80 A (la o temperatură ambiantă sub 60 °C). Tensiunea circuitului de control este de 230 V c.a. 50/60 Hz, ceea ce asigură o compatibilitate largă cu diverse sisteme industriale. Conectarea se realizează prin borne cu șurub EverLink BTR, care garantează o conexiune electrică fiabilă și sigură. Parametrii tehnici remarcabili ai dispozitivului includ o capacitate nominală de comutare la scurtcircuit de 1000 A la 440 V în circuitul de alimentare (în conformitate cu IEC 60947) și capacitatea de a rezista la curenți de scurtcircuit de scurtă durată de 640 A la 40 °C timp de 10 secunde sau 900 A la 40 °C timp de 1 secundă. Impedanța medie a comutatorului magnetic este de 1,6 mOhm la un curent nominal de 80 A și o frecvență de 50 Hz. Disiparea de putere este de 10,2 W pe pol în modul AC-1. Durata sa de viață mecanică este de 6 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,4 milioane de cicluri la o sarcină de 80 A AC-1, ceea ce înseamnă o fiabilitate remarcabilă în aplicații industriale pe termen lung. Contactorul TeSys Deca LC1DT80AP7 are protecție IP20 pe panoul frontal (în conformitate cu IEC 60529) și o gamă largă de temperaturi de funcționare: de la -40 °C la +60 °C la sarcină maximă și de la 60 °C la 70 °C la sarcină redusă. Dispozitivul poate fi montat pe șină sau placă și are următoarele dimensiuni: 122 mm înălțime, 70 mm lățime, 120 mm adâncime. Comutatorul magnetic Schneider Electric LC1DT80AP7 este conform cu mai multe standarde internaționale, printre care: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1. Produsul are numeroase certificări internaționale, inclusiv certificate DNV, GL, UL, CSA, BV, GOST, CCC, LROS (Lloyds Register of Shipping) și RINA, asigurând aplicabilitatea sa globală în diverse medii industriale.
Schneider Electric TeSys D - LC1DT80AP7 - Comutator magnetic Everlink cu 4 poli AC1 415V 80 A, tek. 230 V c.a. 50/60 Hz date tehnice
Caracteristici principale
Familia de produse: TeSys
Seria: TeSys Deca
Tipul produsului sau al componentei: Întrerupător magnetic
Denumirea scurtă a dispozitivului: LC1D
Aplicația întrerupătorului magnetic: Sarcină rezistivă
Categorie de utilizare: AC-1
Descriere poli: 4P
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V AC 25...400 Hz
Circuit de alimentare: <= 300 V c.c.
Curent nominal de funcționare [Ie]: 80 A (< 60 °C) <= 440 V c.a. pentru circuite de alimentare AC-1
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
Date suplimentare
Cod de compatibilitate: LC1D
Compoziția contactului polului: 4 NO
Capac de protecție:Da
Curent convențional de răcire cu aer liber [Ith]: 10 A (la 60 °C) pentru circuitele de semnalizare
80 A (la 60 °C) pentru circuitele de alimentare
Capacitate nominală de întrerupere la scurtcircuit [Irms]: 140 A pentru circuite de semnalizare CA conform IEC 60947-5-1
250 A pentru circuite de semnalizare CC conform IEC 60947-5-1
1000 A pentru circuite de putere de 440 V conform IEC 60947
Capacitate nominală de întrerupere: 1000 A pentru circuitele de alimentare de 440 V conform IEC 60947
Curent nominal de rezistență pe termen scurt [Icw]: 640 A la 40 °C - 10 s în circuitele de alimentare
900 A la 40 °C - 1 s în circuitele de alimentare
110 A la 40 °C - 10 minute în circuite de alimentare
260 A la 40 °C - 1 minut în circuite de alimentare
100 A - 1 s în circuite de semnalizare
120 A - 500 ms în circuite de semnalizare
140 A - 100 ms pentru circuitele de semnalizare
Valoarea nominală a siguranței corespunzătoare: 10 A gG pentru circuitele de semnalizare conform IEC 60947-5-1
125 A gG <= 690 V pentru circuitele de alimentare cu coordonare de tip 1
125 A gG <= 690 V pentru circuite de putere cu coordonare de tip 2
Impedanță medie: 1,6 mOhm - Ith 80 A 50 Hz pentru circuite de putere
Disipare de putere pe pol: 10,2 W AC-1
Proprietăți mecanice
Grad de protecție IP: IP20 suprafața panoului frontal conform IEC 60529
Durată de viață mecanică: 6 milioane de cicluri
Durată de viață electrică: 1,4 milioane de cicluri 80 A AC-1 Ue <= 440 V
Timp de funcționare: 4...19 ms deschidere
12...26 ms închidere
Viteza maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici de mediu
Temperatura ambiantă admisibilă în jurul dispozitivului: -40...60 °C
60...70 °C cu performanță redusă
Altitudine de funcționare: 0...3000 m
Dimensiuni și greutate
Înălțime: 122 mm
Lățime: 70 mm
Adâncime: 120 mm
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1
Certificări de produs: DNV, GL, UL, CSA, BV, GOST, CCC, LROS (Lloyds register of shipping), RINA
