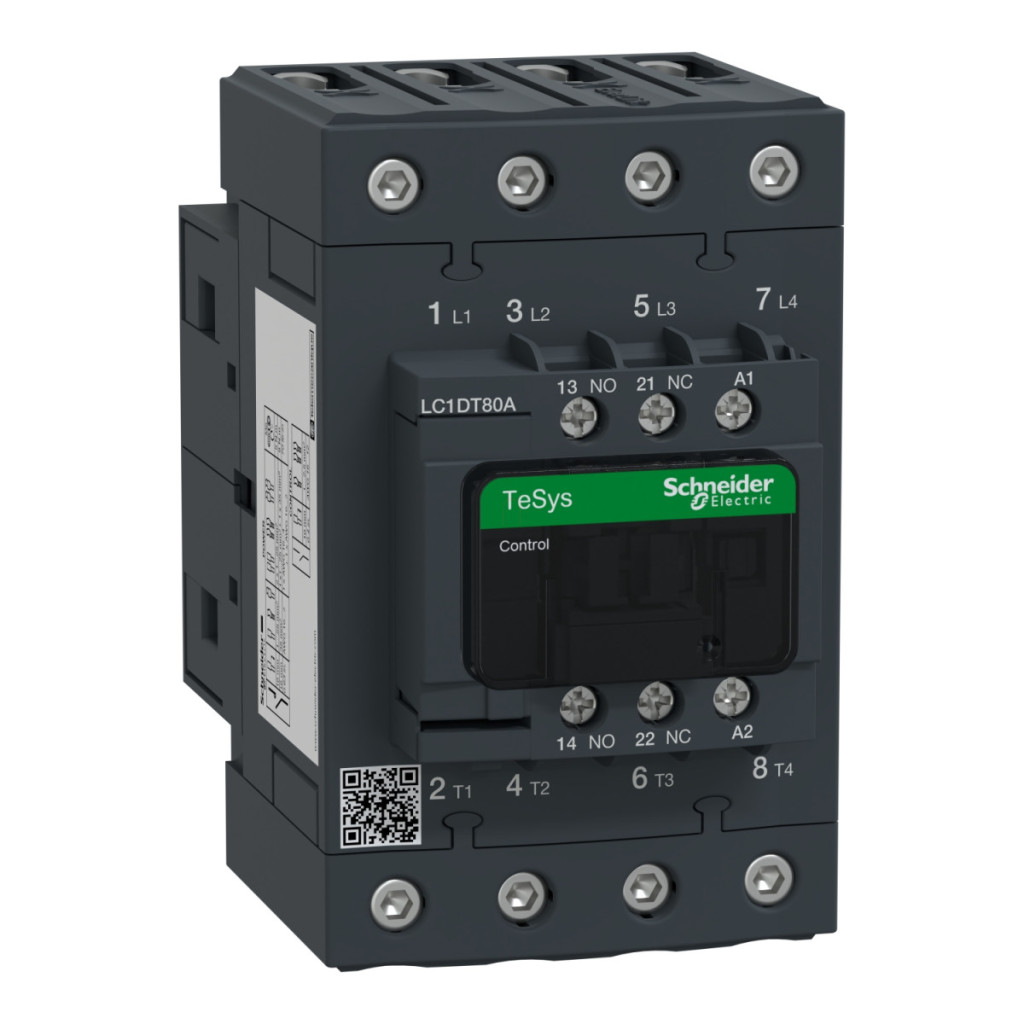

Contactorul magnetic Schneider Electric TeSys Deca seria LC1DT80AU7 este un dispozitiv electric extrem de fiabil și versatil, conceput în principal pentru comutarea și controlul în medii industriale. Acest contactor cu 4 poli (4 NO) este ideal pentru aplicații care necesită comutarea sarcinilor rezistive de mare putere. Produsul este clasificat ca AC-1, fiind recomandat în principal pentru sarcini neinductive sau ușor inductive, aplicații rezistive, cum ar fi comutarea dispozitivelor de încălzire, rezistențe sau becuri. Comutatorul magnetic are un curent nominal de funcționare de 80 A (la 60 °C) la o tensiune maximă de 440 V c.a., ceea ce îl face ideal pentru controlul echipamentelor de mare putere. Circuitul de control funcționează la 240 V c.a. 50/60 Hz, ceea ce îl face compatibil cu majoritatea sistemelor de control industriale. TeSys Deca LC1DT80AU7 are parametri tehnici remarcabili. Tensiunea nominală de izolație este de 690 V în circuitul de alimentare (conform IEC 60947-4-1), iar curentul de pornire (Irms) este de 1000 A la 440 V. Dispozitivul are, de asemenea, o capacitate de întrerupere a scurtcircuitelor de 1000 A la 440 V, ceea ce oferă o protecție adecvată împotriva sarcinilor extreme. Tensiunea nominală de impuls este de 6 kV (conform IEC 60947), ceea ce oferă un nivel ridicat de protecție împotriva supratensiunii. Impedanța medie a comutatorului magnetic este de 1,6 mOhm (Ith 80 A, 50 Hz), iar pierderea de putere pe pol este de 10,2 W în modul AC-1. În ceea ce privește designul fizic, comutatorul magnetic are terminale cu șuruburi care permit o conectare ușoară și sigură. Dispozitivul măsoară 122 mm înălțime, 70 mm lățime și 120 mm adâncime, cu o greutate netă de 1,15 kg. Poate fi montat pe o șină sau o placă. Produsul are protecție IP20 pe panoul frontal, care oferă protecție împotriva contactului cu degetele. Durabilitatea sa mecanică este remarcabilă, garantând 6 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,4 milioane de cicluri la o sarcină de 80 A AC-1, maxim 440 V. Produsul are numeroase certificări, inclusiv UL, CSA, GL, GOST, DNV, LROS, RINA, BV și CCC, îndeplinind astfel cele mai stricte cerințe la nivel internațional.
Schneider Electric TeSys D - LC1DT80AU7 - Comutator magnetic Everlink cu 4 poli AC1 415V 80 A, nominal 260V AC 50/60Hz date tehnice
Caracteristici generale
Familia de produse: TeSys, TeSys Deca
Tipul produsului sau al componentei: Întrerupător magnetic
Denumirea scurtă a dispozitivului: LC1D
Aplicația întrerupătorului magnetic: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Configurație poli: 4 NO
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V AC 25...400 Hz
Circuit de alimentare: <= 300 V DC
Curent nominal de funcționare [Ie]: 80 A (la 60 °C) <= 440 V AC pentru circuitul de alimentare AC-1
Tensiune circuit de control [Uc]: 240 V c.a. 50/60 Hz
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C) pentru circuitul de semnalizare
80 A (la 60 °C) pentru circuitul de alimentare
Capacitate nominală de comutare la scurtcircuit (Irms): 140 A pentru circuitul de semnalizare CA (conform IEC 60947-5-1)
250 A pentru circuitul de semnalizare CC (conform IEC 60947-5-1)
1000 A la 440 V pentru circuitul de alimentare (conform IEC 60947)
Capacitate nominală de întrerupere: 1000 A pentru circuite de alimentare la 440 V (conform IEC 60947)
Curent nominal de rezistență pe termen scurt [Icw]: 640 A la 40 °C - 10 ms pentru circuite de putere
900 A la 40 °C - 1 ms pentru circuite de putere
110 A la 40 °C - 10 minute pentru circuite de alimentare
260 A 40 °C - 1 minut pentru circuite de alimentare
100 A - 1 secundă pentru circuite de semnalizare
120 A - 500 ms pentru circuite de semnalizare
140 A - 100 ms circuit de semnalizare
Impedanță medie: 1,6 mOhm - Ith 80 A circuit de alimentare 50 Hz
Pierdere de putere pe pol: 10,2 W AC-1
Tip circuit de control: AC 50/60 Hz
Tehnologie bobină: Fără modul de protecție împotriva supratensiunii încorporat
Caracteristici mecanice
Durată de viață mecanică: 6 milioane de cicluri
Durată de viață electrică: 1,4 milioane de cicluri la 80 A AC-1 Ue <= 440 V
Conexiuni: Terminale cu șurub
Timp de funcționare: 4...19 ms deschidere
12...26 ms închidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici de mediu
Nivel de protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatura ambiantă admisibilă în jurul dispozitivului: -40...60 °C
60...70 °C cu performanță redusă
Altitudine de funcționare: 0...3000 m Înălțime: 0...3000 m 122 mm
Lățime: 70 mm
Adâncime: 120 mm
Greutate netă: 1,15 kg
