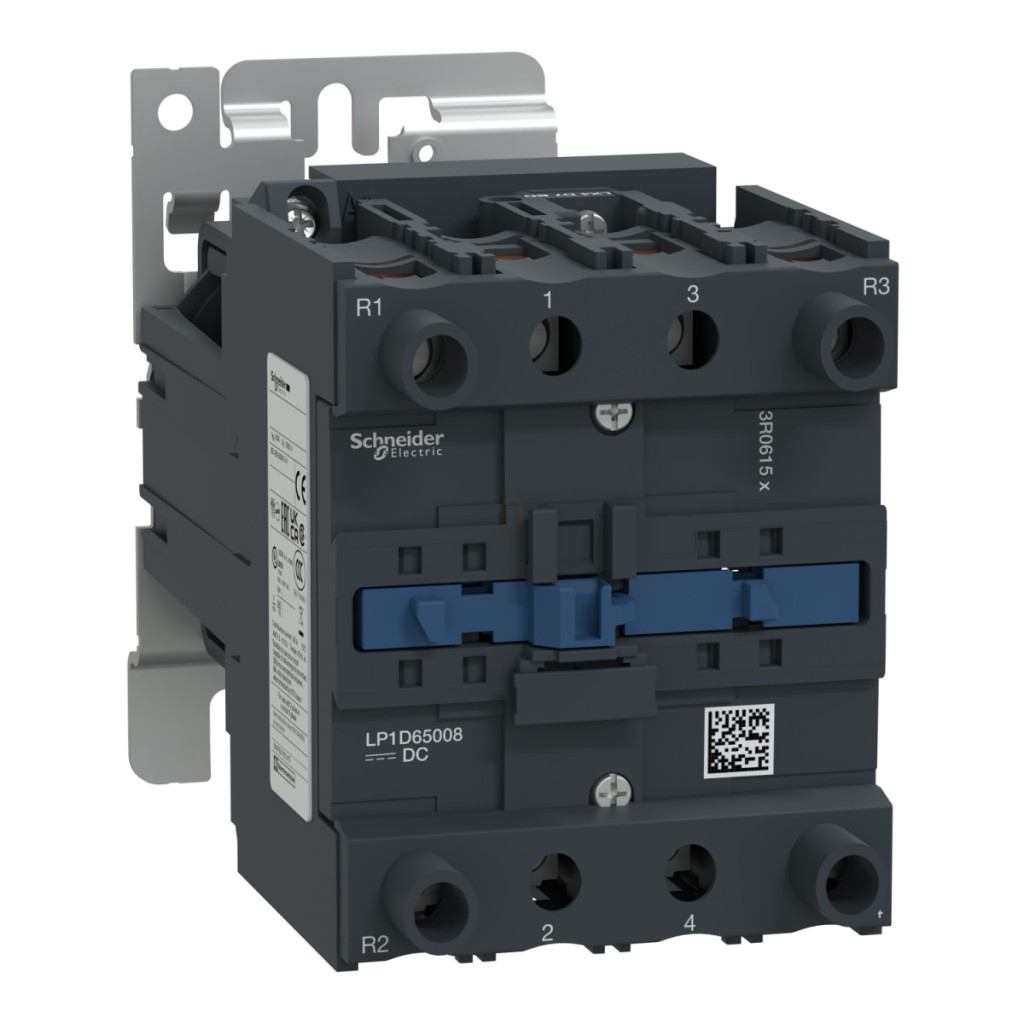

Contactorul Schneider Electric TeSys Deca LP1D65008BD este un dispozitiv de comutare de înaltă calitate și performanță, conceput pentru aplicații industriale, fiind alegerea ideală pentru controlul fiabil și sigur al circuitelor electrice. Acest dispozitiv cu 4 poli (2NO+2NC) a fost optimizat special pentru comutarea sarcinilor rezistive în categoria de utilizare AC-1. Acest membru al seriei TeSys Deca are parametri tehnici remarcabili. Contactorul are un curent nominal de funcționare de 80 A până la o tensiune de 440 V c.a., asigurând o aplicabilitate largă în diverse medii industriale. Circuitul de control funcționează la 24 V c.c., fiind astfel potrivit pentru sistemele moderne de automatizare. Bornele cu șurub asigură o conexiune electrică fiabilă și stabilă atât în circuitele de alimentare, cât și în cele de control. Contactorul LP1D65008BD are specificații tehnice remarcabile. Valoarea curentului termic convențional măsurat în aer liber este de 80 A la 60 °C în circuitul de alimentare. Curentul nominal de pornire și capacitatea de întrerupere ale dispozitivului sunt ambele de 1000 A la 440 V, în conformitate cu standardul IEC 60947. Tensiunea nominală de izolare în circuitul de alimentare este de 690 V conform IEC 60947-4-1 și de 600 V conform certificărilor CSA și UL. Produsul aparține categoriei de supratensiune III și are un grad de poluare de 3. Tensiunea nominală de impuls este de 6 kV conform IEC 60947. Impedanța medie a contactorului este de 1,5 mOhm Ith la 80 A 50 Hz în circuitul de alimentare, cu o pierdere de putere de 9,6 W pe pol în modul AC-1. Contactorul Schneider Electric LP1D65008BD oferă fiabilitate și durabilitate remarcabile. Durata de viață mecanică este de 10 milioane de cicluri, în timp ce durata de viață electrică este de 1,5 milioane de cicluri la o sarcină de 80A AC-1 și o tensiune de funcționare de 440V. Tehnologia bobinei supresoare cu diodă limitatoare de tensiune de vârf bidirecțională încorporată asigură o durată lungă de viață și o funcționare fiabilă a circuitului de control. Contactorul are o gamă extrem de largă de temperaturi de funcționare: de la -40 °C la +60 °C și poate fi utilizat la 60-70 °C cu performanțe reduse. Dispozitivul poate fi utilizat la altitudini de 0-3000 metri deasupra nivelului mării. Produsul este conform cu numeroase standarde și reglementări internaționale, inclusiv: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1. Deține numeroase certificări internaționale, precum: UL, CSA, CCC, EAC, UKCA, CB, DNV-GL, RINA, BV și LROS. Partea frontală are un grad de protecție IP20 conform IEC 60529. Rezistența la foc este de 850 °C conform IEC 60695-2-1, iar clasa de rezistență la flacără este V1 conform UL 94. Contactorul are o înălțime de 127 mm, o lățime de 85 mm și o adâncime de 182 mm.
Date tehnice Schneider Electric TeSys Deca LP1D65008BD
Caracteristici principale
Familia de produse: TeSys
Seria de produse: TeSys Deca
Tipul produsului sau al componentei: Contactor
Denumirea scurtă a dispozitivului: LP1D
Aplicația contactorului: Sarcină rezistivă
Categorie de utilizare: AC-1
Descriere poli: 4P
Tensiune nominală de funcționare: Circuit de alimentare: <= 1000 V AC 25...400 Hz
Curent nominal de funcționare: 80 A (sub 60 °C) <= 440 V c.a. pentru circuite de alimentare AC-1
Tensiune circuit de control: 24 V c.c.
Date suplimentare
Cod de compatibilitate: LP1D
Configurație poli: 2 NO + 2 NC
Capac de protecție: Da
Curent termic convențional în aer liber: 80 A (60 °C) în circuite de alimentare
Curent nominal de pornire: 1000 A la 440 V circuit de alimentare conform IEC 60947
Capacitate nominală de întrerupere: 1000 A la 440 V circuit de alimentare conform IEC 60947
Capacitate nominală de transport a curentului pe termen scurt: 110 A la 40 °C timp de 10 minute într-un circuit de alimentare
260 A la 40 °C timp de 1 minut într-un circuit de alimentare
520 A la 40 °C timp de 10 secunde într-un circuit de alimentare
900 A la 40 °C - 1 s în circuit de alimentare
Valoarea nominală a siguranței asociate: 125 A gG <= 690 V în circuit de alimentare de tip 1
125 A gG <= 690 V în circuit de alimentare de tip 2
Impedanță medie: 1,5 mOhm - Ith 80 A 50 Hz circuit de alimentare
Disipare de putere pe pol: 9,6 W AC-1
Tensiune nominală de izolație: Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de alimentare: 600 V certificat CSA
Circuit de alimentare: 600 V certificat UL
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri contactor la sarcină nominală conform EN/ISO 13849-1
B10d = 20.000.000 de cicluri cu sarcină mecanică conform EN/ISO 13849-1
Caracteristici mecanice și electrice
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,5 milioane de cicluri la 80 A AC-1 Ue <= 440 V
Tip circuit de control: DC DC standard
Tehnologie bobină: Supresor bidirecțional de diode de limitare a tensiunii de vârf încorporat
Limite de tensiune ale circuitului de control: 0,1...0,3 Uc (-40…55 °C): DC de întrerupere
0,85...1,1 Uc (-40…55 °C): DC de funcționare
Putere de pornire: 22 W (la 20 °C)
Consum de energie susținut: 22 W la 20 °C
Timp de funcționare: 4...19 ms deschidere
12...26 ms închidere
Constantă de timp: 75 ms
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Conexiuni și dimensiuni
Tip conexiune: Terminale cu șurub pentru circuite de alimentare și control, pentru diverse diametre de cablu
Cuplu de strângere: Circuit de alimentare: 8 N.m - pe borne cu șurub - cablu de 25…35 mm², cap de șurub hexagonal de 4 mm
Circuit de alimentare: 5 N.m - pe borne cu șurub - cablu 1…25 mm², cap de șurub hexagonal 4 mm
Circuit de control: 1,7 N.m - terminale cu șurub - diverse tipuri de șurubelnițe
Metodă de montare: Placă
Șină
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Temperatură ambiantă admisibilă: -40…60 °C
60…70 °C cu performanță redusă
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Rezistență la șocuri a contactorului deschis (8 Gn 11 ms)
Rezistență la șocuri a contactorului închis (10 Gn 11 ms)
Rezistență la vibrații a contactorului deschis (2 Gn, 5...300 Hz)
Rezistență la vibrații a contactorului închis (3 Gn, 5....300 Hz)
Dimensiuni: Înălțime: 127 mm
Lățime: 85 mm
Adâncime: 182 mm
Greutate netă: 2,22 kg
