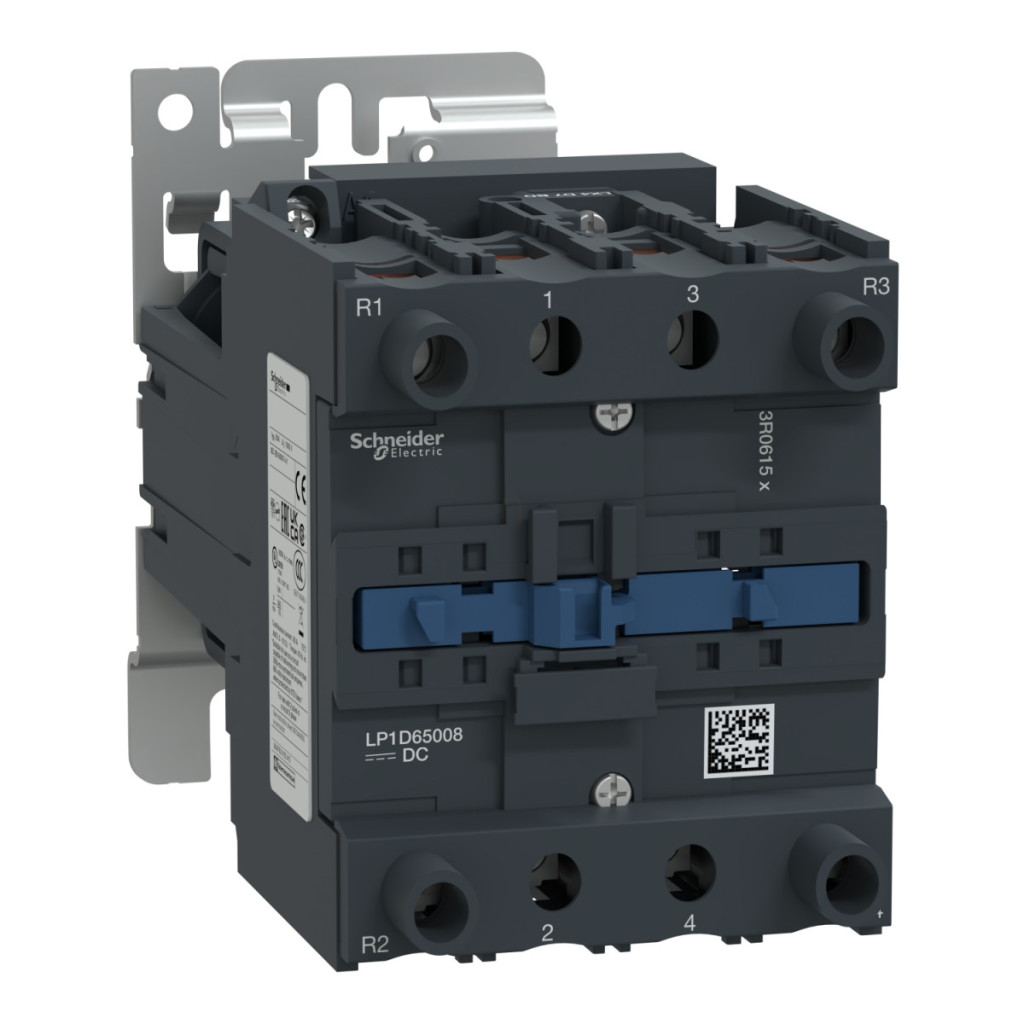

Contactorul LP1D65008FD, parte a gamei de produse Schneider Electric TeSys Deca, este un dispozitiv de comutare industrial extrem de fiabil și versatil, conceput în principal pentru comutarea sarcinilor rezistive. Acest contactor cu 4 poli (2NO+2NC) aparține categoriei de aplicații AC-1 și este capabil să comute curenți de până la 80 A într-un interval de tensiune de până la 440 V. Acest membru al seriei TeSys Deca funcționează cu o tensiune de control de 110 V c.c. și are terminale cu șurub, care asigură o conexiune electrică stabilă și fiabilă. O caracteristică specială a produsului este descărcătorul de supratensiune cu diodă limitatoare de vârf bidirecțională încorporat, care protejează contactorul de vârfurile de tensiune dăunătoare. Contactorul are o tensiune nominală de izolare de 690 V conform IEC 60947-4-1 și 600 V conform certificărilor CSA și UL. Datorită parametrilor săi tehnici, este ideal pentru utilizarea în medii industriale. Contactorul are o durată de viață mecanică și electrică remarcabilă - durabilitatea sa mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,5 milioane de cicluri la o sarcină de 80A AC-1, la o tensiune maximă de 440V. Dispozitivul are o capacitate remarcabilă de suprasarcină pe termen scurt: poate suporta un curent de 900 A timp de 1 secundă, 520 A timp de 10 secunde, 260 A timp de 1 minut și 110 A timp de 10 minute la o temperatură ambiantă de 40 °C. Contactorul are o capacitate de comutare de 1000 A atât pentru curenții de închidere, cât și pentru cei de deschidere la 440 V, în conformitate cu standardul IEC 60947. Contactorul LP1D65008FD are o înălțime de 127 mm, o lățime de 85 mm și o adâncime de 182 mm și cântărește 2,22 kg. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +60 °C, și poate fi utilizat cu performanțe reduse între 60 °C și 70 °C. Dispozitivul are protecție IP20 pe panoul frontal și o altitudine de funcționare de 0-3000 metri deasupra nivelului mării. Are o robustețe mecanică excelentă, cu rezistență la șocuri de 8G în stare deschisă și 10G în stare închisă, precum și rezistență la vibrații de 2G în stare deschisă și 3G în stare închisă (în intervalul 5-300 Hz). Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 și CSA C22.2 Nr. 14. Are certificări UL, CSA, CCC, EAC, UKCA, CB, DNV-GL, RINA, BV și LROS (Lloyds register of shipping), care atestă calitatea și fiabilitatea excelente ale produsului în diverse domenii de aplicare. Produsul este ușor de instalat, poate fi montat atât pe plăci, cât și pe șine și poate fi conectat rapid și sigur datorită bornelor sale cu șurub.
Date tehnice contactoare Schneider Electric TeSys Deca LP1D65008FD
Caracteristici generale
Familia de produse: TeSys
Seria de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă: LP1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descriere poli: 4P
Caracteristici electrice
Tensiune nominală de funcționare: ≤ 1000 V c.a. 25...400 Hz
Curent nominal de funcționare: 80 A (sub 60 °C) ≤ 440 V c.a. pentru circuite de alimentare AC-1
Tensiune circuit de control: 110 V c.c.
Cod de compatibilitate: LP1D
Configurație contact pol: 2 NO + 2 NC
Capac de protecție: Da
Curent termic convențional în aer liber: 80 A (la 60 °C) pentru circuitele de alimentare
Capacitate nominală de comutare: 1000 A la 440 V pentru circuitele de putere conform IEC 60947
Capacitate nominală de întrerupere: 1000 A la 440 V pentru circuitele de putere conform IEC 60947
Curent nominal de rezistență pe termen scurt: 110 A la 40 °C timp de 10 minute pentru circuitele de putere
260 A la 40 °C timp de 1 minut pentru circuitele de putere
520 A la 40 °C timp de 10 secunde pentru circuitele de putere
900 A la 40 °C - 1 s pentru circuite de alimentare
Valoarea nominală a siguranței asociate: 125 A gG ≤ 690 V pentru coordonarea de tip 1 pentru circuite de alimentare
125 A gG ≤ 690 V pentru coordonarea de tip 2 pentru circuite de alimentare
Impedanță medie: 1,5 mOhm - Ith 80 A 50 Hz pentru circuite de alimentare
Pierdere de putere pe pol: 9,6 W AC-1
Tensiune nominală de izolație: Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de alimentare: 600 V certificat CSA
Circuit de alimentare: 600 V certificat UL
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri contactor la sarcină nominală conform EN/ISO 13849-1
B10d = 20.000.000 de cicluri cu sarcină mecanică conform EN/ISO 13849-1
Caracteristici mecanice
Durabilitate mecanică: 10 milioane de cicluri
Durabilitate electrică: 1,5 milioane de cicluri la 80 A AC-1 Ue ≤ 440 V
Tip circuit de control: DC DC standard
Tehnologie bobină: Dispozitiv de protecție împotriva supratensiunii cu diodă limitatoare de vârf bidirecțională încorporată
Limite de tensiune ale circuitului de control: 0,1...0,3 Uc (-40...55 °C): eliberare DC
0,85...1,1 Uc (-40...55 °C): funcționare DC
Putere de pornire: 22 W (la 20 °C)
Consum de energie în stare de așteptare: 22 W la 20 °C
Timp de funcționare: 4...19 ms deschidere
12...26 ms închidere
Constantă de timp: 75 ms
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici fizice
Înălțime: 127 mm
Lățime: 85 mm
Adâncime: 182 mm
Greutate netă: 2,22 kg
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Temperatură ambiantă admisibilă: -40...60 °C
60...70 °C cu performanță redusă
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Rezistență mecanică: Impacturi cu contactor deschis (8 Gn până la 11 ms)
Impacturi cu contactor închis (10 Gn până la 11 ms)
Vibrații cu contactor deschis (2 Gn, 5...300 Hz)
Vibrații cu contactor închis (3 Gn, 5...300 Hz)
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
Certificări de produs: UL
CSA
CCC
EAC
UKCA
CB
DNV-GL
RINA
BV
LROS (Lloyds register of shipping)
