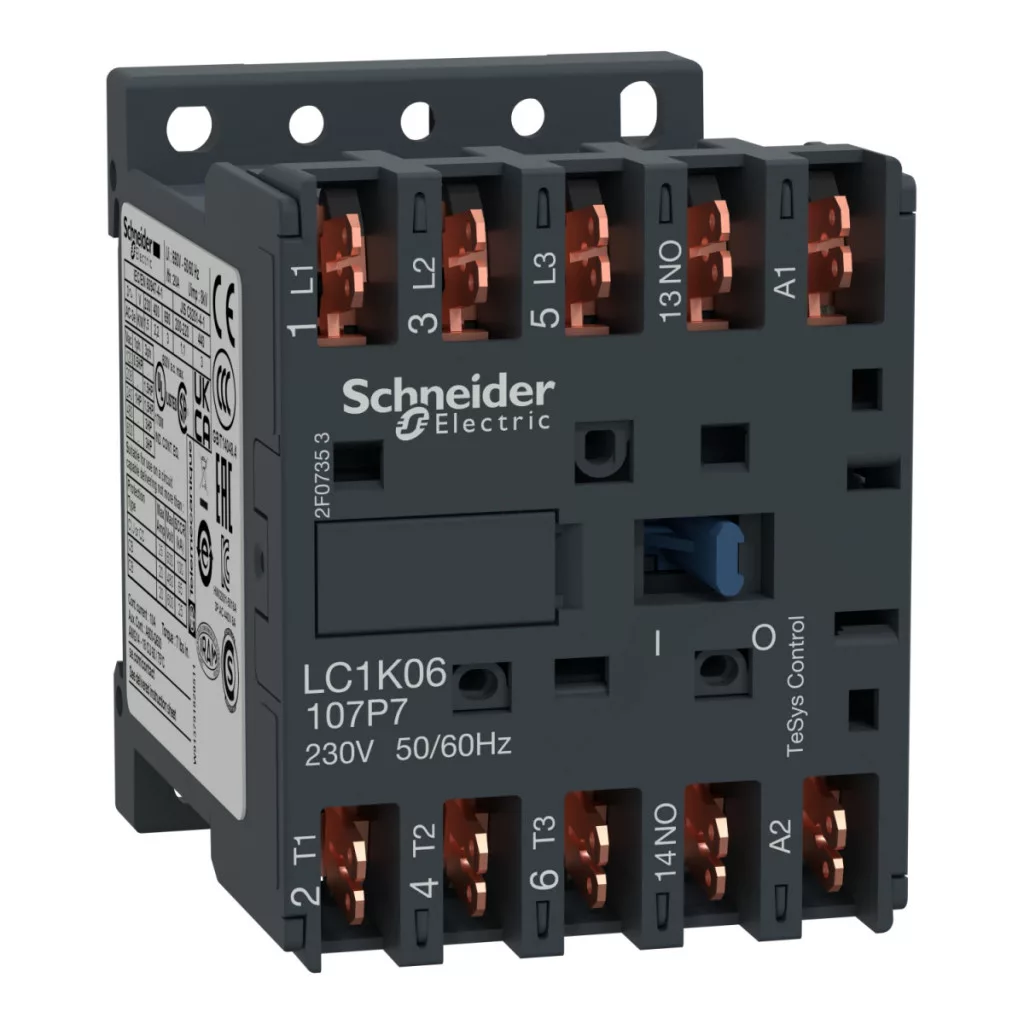

Contactorul magnetic Schneider Electric TeSys K LC1K06107P7 este un dispozitiv compact și versatil de comandă a motoarelor, care oferă performanțe excelente în aplicații industriale. Acest contactor cu 3 poli are un curent nominal de funcționare de 6 A în aplicații AC-3 la 440 V, precum și un contact auxiliar încorporat (1NO) și o tensiune a bobinei de 230 V AC. O caracteristică remarcabilă a seriei TeSys K este flexibilitatea și designul compact. Produsul are o înălțime de doar 58 mm, o lățime de 45 mm și o adâncime de 57 mm, ocupând astfel un spațiu minim în dulapul de comandă. Acest design compact reduce semnificativ spațiul necesar, asigurând în același timp performanțe maxime. Contactorul magnetic LC1K06107P7 este adecvat pentru controlul motoarelor de 1,5 kW la o rețea de 220-230 V c.a., precum și pentru motoarele de 2,2 kW la 380-415 V c.a. și pentru acționarea motoarelor cu o putere de până la 3 kW la o tensiune de alimentare de 440/690 V c.a., atât în categoria de utilizare AC-3, AC-3e și AC-4. Durata de viață electrică a produsului este de 1,3 milioane de cicluri de comutare în categoria de utilizare AC-3, iar durata de viață mecanică ajunge la 10 milioane de cicluri, ceea ce înseamnă o durabilitate remarcabilă. Contactorul magnetic Schneider Electric LC1K06107P7 dispune de numeroase funcții de protecție și certificări. Dispozitivul are o rezistență nominală la tensiune de impuls de 8 kV și corespunde categoriei III de supratensiune. Tensiunea maximă de funcționare este de 690 V c.a. atât în circuitele de putere, cât și în cele de semnal, la o frecvență de maximum 400 Hz. Tensiunea de izolație (Ui) este de 690 V conform standardului IEC 60947-4-1 și de 600 V conform standardului UL 508. Produsul are gradul de protecție IP2X conform standardului VDE 0106 și prezintă o rezistență mecanică excelentă la vibrații și șocuri, fapt confirmat de testele efectuate conform standardelor IEC 60068-2-6 și IEC 60068-2-27. LC1K06107P7 deține numeroase certificări internaționale, printre care certificările CB Scheme, CCC, UL, CSA, EAC, CE și UKCA, putând fi astfel utilizat la nivel mondial. Printre caracteristicile tehnice ale contactorului se numără impedanța medie de 3 mOhm la 20 A Ith la 50 Hz în circuitul de putere, precum și curentul de pornire de 110 A atât pentru circuitul de putere, cât și pentru circuitul de semnal, conform standardului IEC 60947. Comanda bobinei se realizează la o tensiune de 230 V c.a. 50/60 Hz, iar intervalul de tensiune de funcționare este cuprins între 0,8 și 1,15 Uc în regim normal, în timp ce tensiunea de cădere este de minimum 0,20 Uc. Puterea de pornire a bobinei de comandă este de 30 VA la 20 °C, iar puterea de menținere este de doar 4,5 VA, ceea ce asigură o funcționare eficientă din punct de vedere energetic. Conectarea contactorului se realizează cu conectori Faston, cu 2 cabluri (diametru exterior: 2,8 mm) și 1 cablu (diametru exterior: 6,35 mm), ceea ce permite o conectare simplă și fiabilă. Contactorul Schneider Electric TeSys K de tip LC1K06107P7 este, așadar, o alegere excelentă pentru diverse aplicații de control al motoarelor, în care dimensiunile compacte, fiabilitatea și durata lungă de viață sunt importante.
Schneider Electric TeSys K - LC1K06107P7 - Contactor 6A 230VAC date tehnice
Date generale
Gama de produse: TeSys
Tipul produsului: Contactor
Denumire scurtă a produsului: LC1K
Aplicație: Comandă
Aplicație contactor: Comanda motorului
Parametri tehnici
Categorie de utilizare: AC-3, AC-3e, AC-4
Descrierea polilor: 3P
Configurație poli de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V CA <= 400 Hz
Circuit de semnalizare: <= 690 V CA <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (<60 °C) <= 440 V CA pentru circuitul de putere AC-3
6 A (<60 °C) <= 440 V CA pentru circuitul de putere AC-3e
Tipul circuitului de comandă: CA 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Puteri motor
Putere motor: 1,5 kW 220...230 V CA 50/60 Hz CA-3
2,2 kW 380...415 V CA 50/60 Hz CA-3
3 kW 440/690 V CA 50/60 Hz CA-3
1,5 kW 220...230 V CA 50/60 Hz CA-3e
2,2 kW 380...415 V CA 50/60 Hz CA-3e
3 kW 440/690 V CA 50/60 Hz CA-3e
1,5 kW 220...230 V CA 50/60 Hz CA-4
2,2 kW 380...415 V CA 50/60 Hz AC-4
3 kW 440/690 V CA 50/60 Hz AC-4
Caracteristici electrice
Compoziția contactului auxiliar: 1 NO
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber [Ith]: 20 A (60 °C) pentru circuitul de putere
10 A (50 °C) pentru circuitul de semnal
Capacitate nominală de comutație Irms: 110 A pentru circuitul de putere CA conform IEC 60947
110 A pentru circuitul de semnalizare CA conform IEC 60947
Capacitate nominală de întrerupere: 110 A 220...230 V conform IEC 60947
110 A 380...400 V conform IEC 60947
110 A 415 V conform IEC 60947
110 A 440 V conform IEC 60947
80 A 500 V conform IEC 60947
70 A 660...690 V conform IEC 60947
Caracteristici mecanice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Greutate netă: 0,18 kg
Durată de viață și fiabilitate
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri la 6 A AC-3 cu Ue <= 440 V
1,3 milioane de cicluri la 6 A AC-3 cu Ue <= 440 V
0,05 milioane de cicluri la 36 A AC-4 cu Ue <= 440 V
